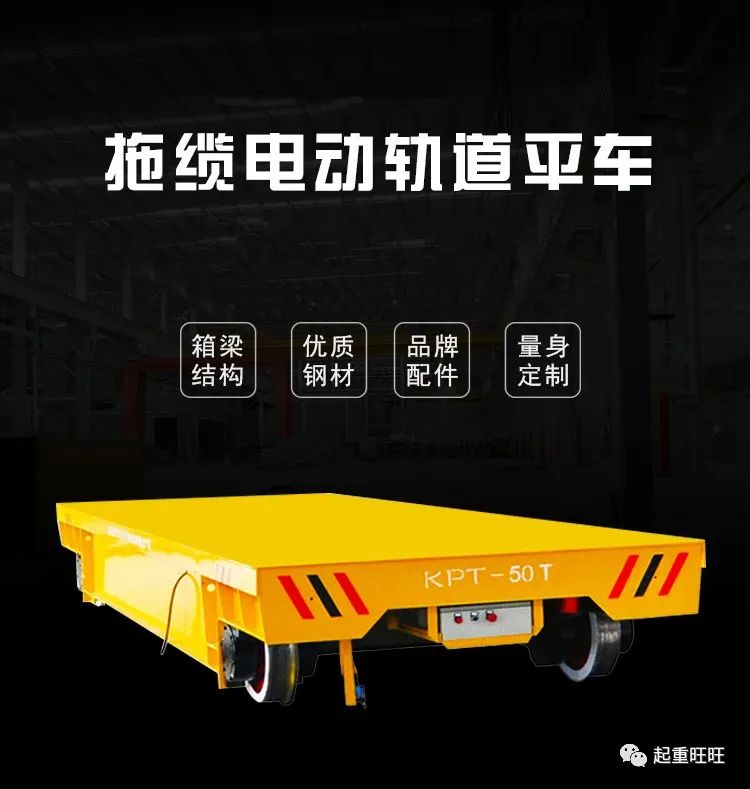

KPT型拖纜線電動平車
KPT系列拖纜電動平車運行時靠平車所拖電纜供電。KPT系列拖纜電動平車電纜的一端接在地面電源上，另一端經電動平車的鐵夾裝置引入平車。特點是臺面高度較低，裝卸貨物容易，但運行距離不能太長，一般不能超過100m，過長容易纏繞電纜。
KPT系列拖纜供電系列軌道電動平車，是將交流380V電纜線直接引入平車電氣控制系統，控制平車的啟動、停止、前進、后退、調速等。通過平車的移動來拖動電纜實現平車供電，電纜線的放置可根據平車的使用現場的具體情況確定，可放置在地面，也可架設在空中。平車的操作系統由低壓36V電源控制;平車臺面上允許加裝液壓或機械升降系統等裝置;可實現自動化遠程控制。
KPT型拖纜電動軌道平板車可適用于高溫、低溫、防爆等惡劣環境下使用。

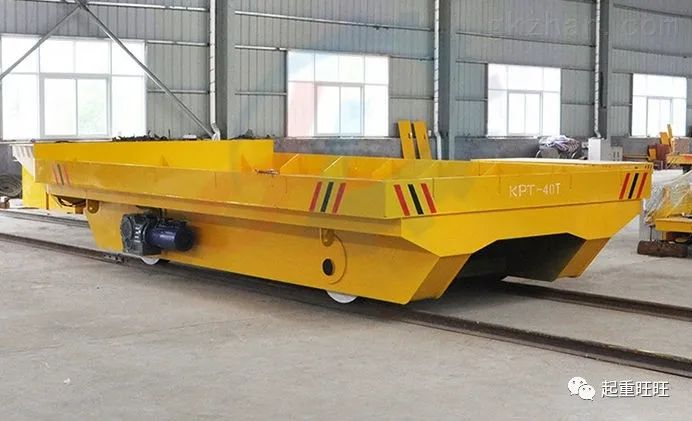

KPT型拖纜電動軌道平板車采用箱式梁結構，承載力強、不變形、結構簡單、對軌道鋪設要求不高，相對于其它供電系列的電動平車，其制造成本Z低、整車高度較低，是車間過跨常見的軌道平車，多使用在使用頻率較高、整車高度要求較低的場合。
KPT型拖纜電動軌道平板車在電纜放置在地面的情況下，運行距離應≤20m;對于運行距離較短、運行速度較慢的場合，也可以使用拖鏈來減少電纜的磨損。若將電纜架設在空中，則適應于平車中長距離運輸?shù)膱龊稀?br>KPT拖電纜線供電系列軌道平車技術參數表
| 平車型號 | KPT-2t | KPT-5t | KPT-10t | KPT-16t | KPT-20t | KPT-25t | KPT-30t | KPT-40t | KPT-50t | KPT-63t | KPT-80t | KPT-100t | KPT-150t | |
| 額定載重量 | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| 臺面尺寸 (mm) | 長(L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 100
00 |
| 寬(W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| 高(H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| 輪距 | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| 軌內側距 | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| 車輪直徑 | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600重 | Φ600重 | |
| 車輪數量(個) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| 離地間隙 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| 運行速度(m/min) | 25 | 25 | 25 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 18 | |
| 電機功率 | 0.8 | 1.5 | 1.5 | 2.2 | 2.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | 15 | |
| Z大輪壓(KN) | 14.4 | 25.8 | 42.6 | 64.5 | 77.7 | 94.5 | 110.4 | 142.8 | 174 | 221.4 | 278.4 | 343.8 | 265.2 | |
| 參考重量 | 2.3 | 3.3 | 3.8 | 5 | 5.5 | 6 | 6.3 | 7.2 | 7.6 | 10.3 | 12.1 | 13.9 | 26 | |
| 薦用道軌型號 | p15 | p18 | p18 | p24 | p24 | p38 | p38 | p43 | p43 | p50 | p50 | QU
100 | QU
100 | |
| 說明：
1.載重量、臺面尺寸、軌內側距可以根據客戶需求設計、制造；2.可選配拖鏈保護電纜線、電纜線懸掛等方式；3.可選配遇人自動停止、 極限限位裝置；4.可選配隨車隨行操作、固定點操作、無線遙控等；5.可選配進口電器、國產電器；6.可選配變頻器無極調速；7.可選配防爆、耐高溫等要求。 | ||||||||||||||
