KPC系列滑觸線軌道平車
滑觸線電動平車
產品型號： KPC系列；額定載重： 6-300噸；供電方式： 安全滑觸線；運行速度： 20-30米/分鐘
KPC系列電動平車介紹
KPC系列電動平車的供電方式是安全滑觸線供電，其工作原理是在軌道側面開設地溝，地溝內安裝安全滑觸線，地溝上鋪有單面用鉸鏈固定于地面上的蓋板。電動平板車運行時通過安裝在平車上的地溝翻板裝置，將蓋板掀起，翻板裝置內有同安全滑觸線繼電器連接的電纜。軌道平板車通過后蓋板自動放回地面，能保證無軌車輛順利通過，地溝翻板滑觸線型電動軌道平車，不受運行距離的限制，不會影響電動平車的運行速度，滑動靈活，安全可靠，故障率較低，適合大噸位、長距離運輸方案的選用。除此之外，安全滑觸線還可以安裝在地面上、空中(在不影響其他運輸方式的情況下)，這樣安裝更方便，成本更低，是所有電動平車導電方式當中，最合理、最經濟的一種軌道平板車導電方案。

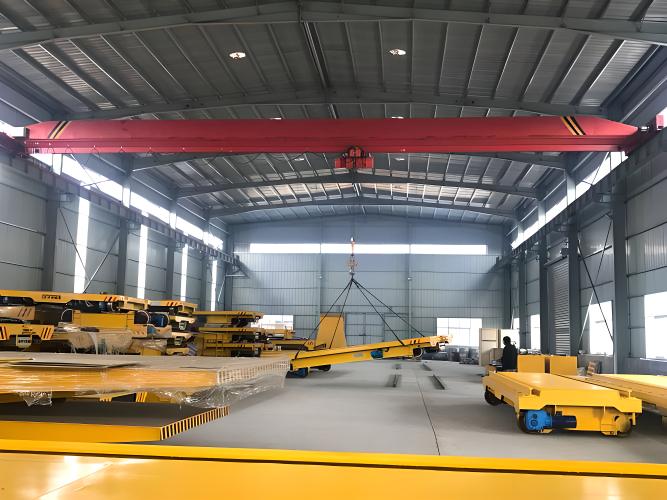

KPC系列電動平車圖片
KPC系列電動平車結構
KPC系列電動平板車的主要結構有車架、電機、減速機、車輪、電纜線、控制箱等、滑觸線裝置。
KPC系列電動平板車技術參數
| 型號 | 載重 (t) | 軌距 (mm) 軌內側距 | 臺面尺寸 ( 長×寬 )(mm) | 高度 | 速度 (m/min) | 電源電壓 (v) | 電機功率 (kw) | 重量 (t) | 備注 | 薦用鋼軌 |
| KPC-5-1 | 5 | 1435 | 3600 × 2000 | 520 | 30 | 三相 380v | 2.2 | 3.1 | P24 | |
| KPC-5-2 | 5 | 762 | 3000 × 1500 | 520 | 30 | 三相 380v | 2.2 | 2.8 | ||
| KPC-10-1 | 10 | 1435 | 3600 × 2000 | 520 | 30 | 三相 380v | 2.2 | 3.3 | ||
| KPC-10-2 | 10 | 762 | 3600 × 1500 | 520 | 30 | 三相 380v | 2.2 | 3.0 | ||
| KPC-20-1 | 20 | 1435 | 4000 × 2200 | 650 | 30 | 三相 380v | 3.5 | 4.4 | P38 | |
| KPC-30-1 | 30 | 1435 | 5000 × 2200 | 650 | 30 | 三相 380v | 3.5 | 5.0 | ||
| KPC-50-1 | 50 | 1435 | 5500 × 2500 | 700 | 25 | 三相 380v | 5 | 7.1 | P43 | |
| KPC-75-1 | 75 | 1435 | 6000 × 2500 | 850 | 20 | 三相 380v | 7.5 | 9.8 | ||
| KPC-100-1 | 100 | 1435 | 6500 × 2800 | 900 | 20 | 三相 380v | 11 | 12.5 | P50 | |
| KPC-150-1 | 150 | 1435 | 8000 × 2800 | 1100 | 20 | 三相 380v | 7.5 × 2 | 27.8 | 雙主動 | QU100 |
| KPC-200-1 | 200 | 1435 | 8200 × 2800 | 1250 | 20 | 三相 380v | 11 × 2 | 33.9 | 雙主動 | |
| KPC-300-1 | 300 | 1435 | 12800 × 2800 | 1350 | 15 | 三相 380v | 15 × 2 | 51.2 | 雙主動 |
