低壓軌道電動平車

產品型號：KPD系列；額定載重： 6-160噸；供電方式： 低壓軌道供電；運行速度： 20-30米/分鐘

低壓軌道供電軌道平車介紹：

KPD系列低壓軌道供電電動平車是36V低壓軌道供電式電動平板車，以軌道滑觸線供電，使電動平車起動。由于不用電纜，因此在運行過程中安全可靠、不怕砸、不怕?tīng)C、不妨礙交叉運輸，易實現遙控和自動化，給廠區布置帶來很大的方便。

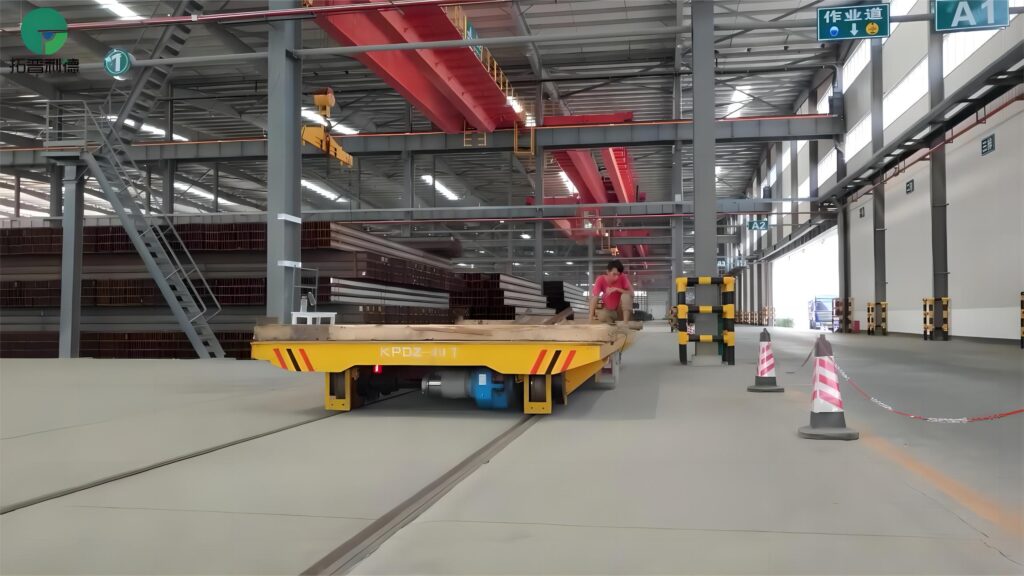

低壓軌道供電軌道平車圖片：

低壓軌道供電軌道平車工作原理：

地面降壓變壓器控制柜將單相交流380V降壓至單相36V，經軌道滑觸線饋送給平車，再經車載升壓變壓器升壓為單相交流380V。給平車用單相電容電機提供電力。由于KPD 平車起動時流經軌道的起動電流非常大（達1000A），此時軌道末端有很大的電壓降，造成單相電容電機起動困難，故單相KPD平車最大載重噸位為50噸。KPD系列電動平車對軌道的要求比較高。因其采用軌道導電，所以軌道必須做絕緣處理，超過一定距離時應增加銅牌補償線，來補償降壓，運行距離比較長時還需要增加變壓器個數。
2）KPDS型電動軌道車的工作原理為：
地面降壓變壓器控制柜將三相交流380V降壓至三相36V，經軌道滑觸線饋送給平車，再經車載升壓變壓器升壓為三相交流380V。給平車用YZ起重冶金用電機提供電力。

KPDZ既繼承了KPD平車的優點又避免了原型號起動困難，運行距離短的缺點。KPDZ平車以車載整流裝置將軌道上的單相（或三相）交流36V整流成直流36V，拖動直流牽引電機使平車運行，直流電機與交流電機相比有不易燒損，起動力矩大，過載能力強的優點。即使由于軌道絕緣老化等原因，在欠壓的工況下仍能可靠工作。

低壓軌道供電軌道平車技術參數：
