PJZ系列平衡吊
PJZ平衡吊介紹
PJZ系列平衡吊型號有:PJZ010、PJZ020、PJZ030、PJZ040、PJZ050、PJZ060、PJZ080、PJZ1.0等型號,起重量有:100、200、300、400、500、600、800、1000kg(公斤),PJZ系列產品適用于中小型多品種生產場合的上、下料及流水作業專機聯線上,它比起重機、電動葫蘆準確直觀,比機械手簡易靈活,通用性強,具有結構合理、安全易操作、性能優良、使用壽命長等優點。

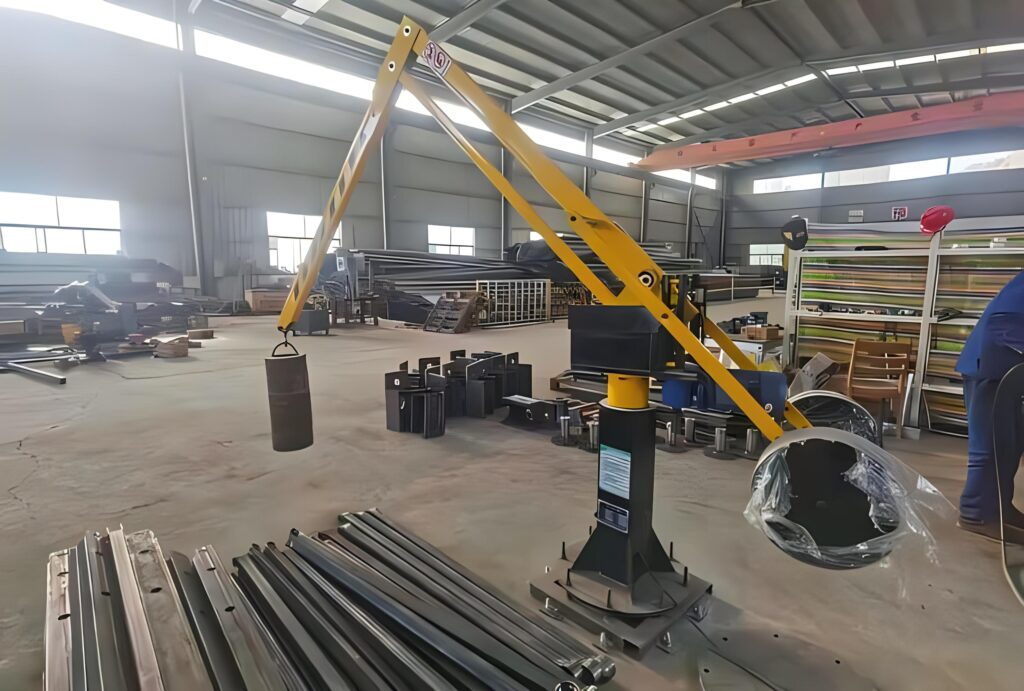

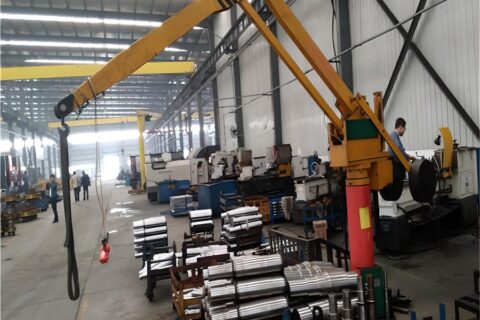

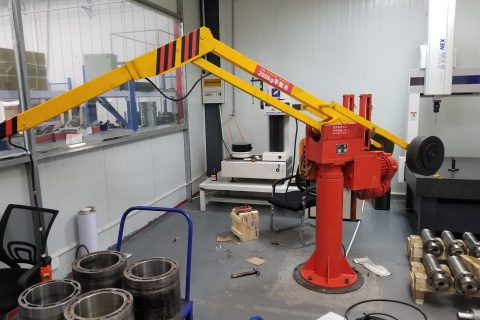

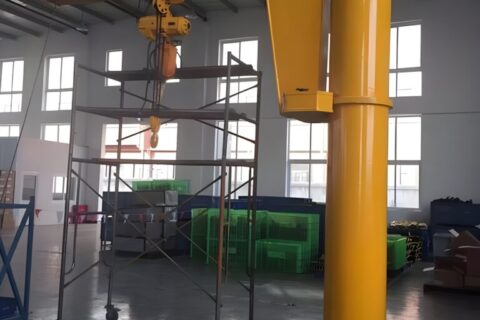

PJZ平衡吊圖片
PJZ平衡吊說明
- 產品名稱:PJZ型平衡吊
- 型號規格:PJZ型
- 所屬類別:輕小起重設備
- 產品產地:河南新鄉長垣
- 非標定制:可非標制造
- 是否現貨:少量現貨
- 生產周期:7~10天
- 包裝形式:塑料薄膜包覆纏繞包裝
- 供貨范圍:全國
- 送達方式:自提或代辦托運
- 是否安裝:安裝另計
- 售后方式:一年保修
PJZ平衡吊參數

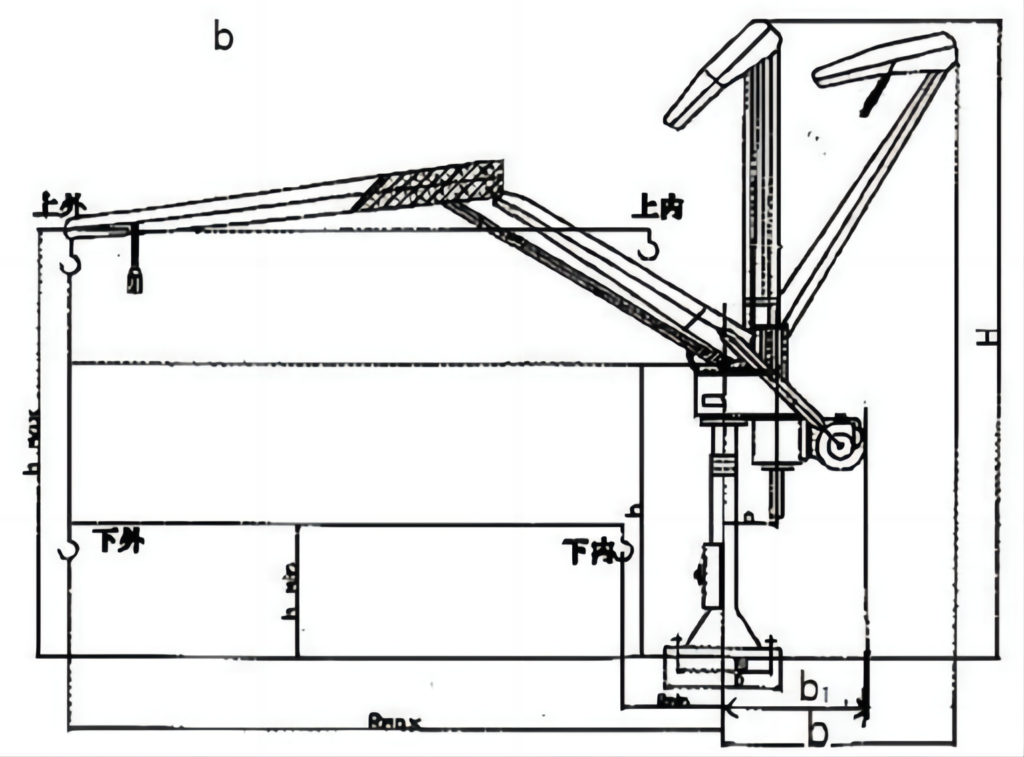

PJ系列平衡吊實物圖與外形尺寸圖
PJ系列平衡吊技術參數規格表
型號 | 最大吊重量 (kg) | 最大起吊高度 (mm) | 起始高度 (mm) | 提升幅度 (mm) | 最大回轉半徑 (mm) | 最小回轉半徑 (mm) | 水平變幅 (mm) | 回轉角度 (°) | 提升速度 (m/min) |
PJ010 | 100kg | 2000 | 500 | 1500 | 580 | 580 | 1920 | 345° | 6.14 |
PJ020 | 200kg | 2000 | 500 | 1500 | 770 | 770 | 1730 | 345° | 5.44 |
PJ030 | 300kg | 2000 | 500 | 1500 | 770 | 770 | 1730 | 345° | 5.52 |
PJ040 | 400kg | 2000 | 500 | 1500 | 770 | 770 | 1730 | 345° | 5.56 |
PJ050 | 500kg | 2500 | 500 | 2000 | 1000 | 1000 | 2200 | 345° | 5.08 |
PJ060 | 600kg | 2500 | 500 | 2000 | 1000 | 1000 | 2200 | 345° | 5.08 |
PJ系列平衡吊外形尺寸規格表
項 目 | 產品型號 | ||||||||
平衡吊型號 | P/Z010 | PJZ020 | PJ2030 | PJZ040 | PZ050 | PJZ060 | PZ080 | PJZ1.0 | |
最大吊重量 | 100kg | 200kg | 300kg | 400kg | 500kg | 600kg | 800kg | 1000kg | |
最大起吊高度(hmax(mm) | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2600 | |
起始高度 | 0 | 0 | 0 | 0 | 100 | 100 | 100 | 200 | |
提升幅度 | 2000 | 2000 | 2000 | 2000 | 2400 | 2400 | 2400 | 2400 | |
最大回轉半徑(Rmax(mm) | 2500 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 | |
最小回轉半徑(Rmax(mm) | 580 | 770 | 770 | 770 | 1000 | 1000 | 1000 | 1000 | |
水平變幅 | 1920 | 1730 | 1730 | 1730 | 2200 | 2200 | 2200 | 2200 | |
回轉角度() | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 | |
提升速度(m/min) | 6.14 | 5.44 | 5.52 | 5.52 | 5.08 | 5.08 | 2.54 | 5.08 | |
型號(PJZ用) | ZDY121-4- | ZDY122-4 | ZDY123-4 | ZDY123-4 | ZD131-4 | ZD131-4 | ZD131-4 | ZD131-4 | |
功率 | 0.75 | 1.5 | 2.2 | 2.2 | 3 | 3 | 3 | 3 | |
額定轉(r/min) | 1390 | 1400 | 1420 | 1420 | 1440 | 1440 | 1440 | 1440 | |
安裝結構形式 | B? | B? | B? | B? | B? | B? | B? | B? | |
結構形式尺寸 | h(mm) | 1250 | 1250 | 125 | 1250 | 1700 | 1700 | 1700 | 1700 |
H(mm) | 2785 | 2825 | 2825 | 2825 | 3940 | 3940 | 3940 | 3940 | |
D(mm | 450 | 500 | 500 | 500 | 700 | 700 | 700 | 700 | |
a(mm | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 300 | |
b(mm) | 920 | 1000 | 1000 | 1000 | 1040 | 1040 | 1040 | 1040 | |
重錘回轉半徑b1 (mm) | 910 | 1000 | 1000 | 1000 | 1310 | 1310 | 1440 | 1440 | |
地腳蝶絲直徑X長度 | M20X400 | M24X450 | M24X450 | M24X450 | M24X450 | M24X450 | M24X700 | M24X700 | |
地腳探釘數目 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 | |
地腳蝶釘中心圓 | 350 | 420 | 420 | 420 | 600 | 600 | 600 | 600 | |
整機重量 | 305 | 485 | 495 | 510 | 850 | 850 | 900 | 960 |
PJZ平衡吊廠家

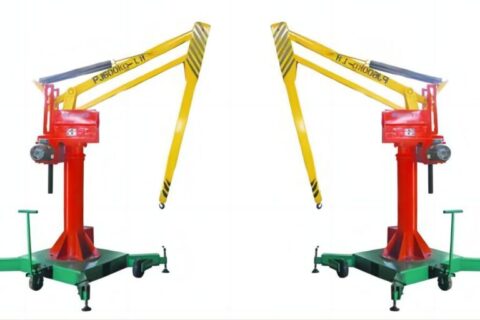

PJZ平衡吊生產廠家還為用戶提供PDJ型平衡吊、平衡吊移動臺車、液壓型平衡吊、防爆平衡吊以及非標平衡吊設計制造和安裝維修,提供平衡吊配件組件的配套供應與維修更換,更多平衡吊廠家品牌、產地貨源、型號規格、產品選型、技術參數、圖紙圖片、出廠價格與等請查閱詳情頁或聯系客服咨詢。
