KPJ系列電纜卷筒軌道平車
卷筒電動平車
產品型號： KPJ系列；載重噸位： 6-160噸；供電方式： 電纜卷筒；運行速度： 20-30米/分鐘
KPJ系列電纜卷筒電動軌道平車產品介紹：
KPJ系列卷筒供電電動平車，在電動平車上設有電纜卷筒，其電纜卷筒為磁滯耦合式，確保電纜受力均勻不易拉壞。電纜卷筒380V供電給平車上YZ起重冶金用電機提供電力，電機拖動平車運行。電動平車運行時電纜卷筒自動將電纜卷起或放出，受卷線筒供電長度影響。一般最大運行距離小于200m。

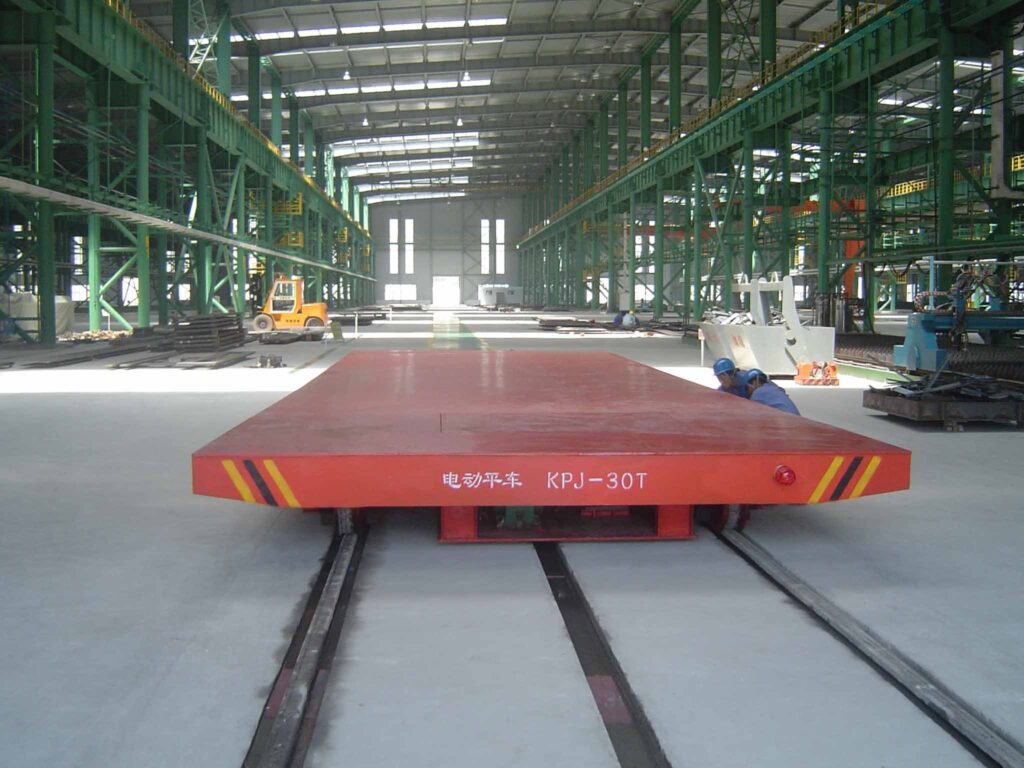

KPJ系列電纜卷筒電動軌道平車圖片
KPJ系列電纜卷筒電動軌道平車適用范圍
KPJ型電纜卷筒軌道平板車適應惡劣工況的起重冶金用，平車結構簡單可靠，價格經濟，軌道施工方便。
KPJ型電纜卷筒軌道平板車技術參數
| 型號 | KPJ | KPJ6t | KPJ10t | KPJ16t | KPJ25t | KPJ40t | KPJ63t | KPJ100t | KPJ160t |
| 額定載重 | 6噸 | 10噸 | 16噸 | 25噸 | 40噸 | 63噸 | 100噸 | 160噸 | |
| 臺面 尺寸 | 長L | 3600 | 3600 | 4000 | 4500 | 5000 | 5600 | 6300 | 8000 |
| 寬B | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2800 | 2800 | |
| 高H | 550 | 550 | 580 | 650 | 700 | 850 | 900 | 1150 | |
| 運行速度(m/min) | 30 | 30 | 30 | 30 | 25 | 25 | 20 | 20 | |
| 底部間隙 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 60 | |
| 車輪直徑 | 400 | 400 | 400 | 500 | 500 | 600 | 600 | 600 | |
| 軌內側距C(mm) | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| 軸距A(mm) | 2000 | 2000 | 2200 | 2500 | 2800 | 3200 | 3600 | 4500 | |
| 電機型號 功率(Kw) | YZ 2.2 2.2 | YZ 2.2 2.2 | YZ 3.7 3.7 | YZ 3.7 3.7 | YZ 5.5 5.5 | YZ 7.5 7.5 | YZ 7.5 7.5 | YZ 7.5 7.5×2 | |
| KPJ電纜卷筒 | AC380V 3×2.5+1×1.5 | AC380V 3×4+1×2.5 | AC380V 3×6+1×4 | ||||||
| 參考重量 | 2.2 | 2.5 | 3.2 | 4.3 | 5.7 | 8.3 | 10.2 | 22.5 | |
| 推薦鋼軌型號 | P24 YB222-63 | P38 GB183-63 | P43 GB182-63 | P50 GB181-63 | |||||
| 車輪數量/輪壓 | 4/2.2t | 4/3.3t | 4/5t | 4/7.5t | 4/11.5t | 4/18t | 4/27.5t | 8/22.8t | |
