1噸歐式單梁起重機
1噸歐式單梁起重機介紹
LDC型1噸歐式電動單梁橋式起重機（以下簡稱1噸歐式單梁起重機），1噸歐式電動單梁起重機與1噸歐式電動葫蘆配套使用，成為一種有軌運行的輕小型起重機。
歐式單梁橋式起重機是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在主梁上懸掛歐式電動葫蘆起升機構，可左右、上下、前后實現物料物體在立體空間搬運。
新中式起重機設計按照國際標準：DIN（德國）、FEM（歐洲）、ISO（國際），具有剛性強、自重輕、結構設計出眾等優點。
1噸歐式單梁起重機優點：
LDC歐標起重機與原有LDA型單梁起重機產品相比，自重減輕約15-30%，Z大輪壓減小約10-35%，可以降低起重機對廠房結構的要求，節約廠房制造成本，傳動機構的核心部件減速機全部采用硬齒面，高精度齒輪，加上鋼制卷筒，鍛造車輪以及變頻調速系統的應用。

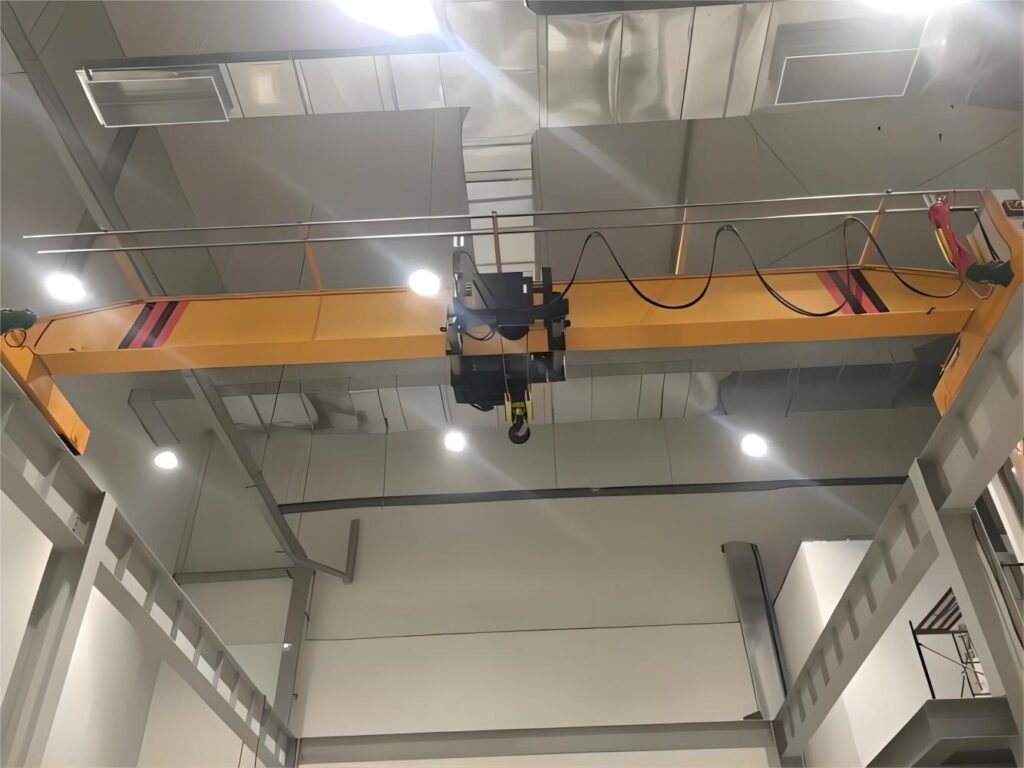

1噸歐式單梁起重機圖片
1噸歐式單梁起重機結構圖
1噸歐式單梁起重機技術參數
| 1t歐式電動單梁起重機(1t歐式起重機、1t單梁起重機、1t歐式單梁起重機) | ||||||||||||
| 跨度 | Span | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | ||
| 基本參數 Basic Data | 整機自重 | Crane Weight | t | 1.22 | 1.52 | 1.93 | 2.8 | 3.21 | 4.62 | 5.21 | 7.03 | |
| 小車自重 | Trolley Weight | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||
| 最大輪壓 | Max.Wheel Load | kN | 8.7 | 9.9 | 11.2 | 13.4 | 14.4 | 18.0 | 19.5 | 24.0 | ||
| 最小輪壓 | Min.Wheel Load | 2.5 | 3.0 | 3.9 | 5.9 | 6.9 | 10.2 | 11.6 | 16.0 | |||
| 大車車輪數 | Crane Wheel Q’ty | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 推薦軌道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | P22 | |||
| 速度Speed | 起升速度 | Lifting Speed | m/min | 10/1.67 | ||||||||
| 小車速度 | Trolley Speed | 0-20 | ||||||||||
| 大車速度 | Bridge Speed | 0-32 | ||||||||||
| 電機功率MotorPower | 起升電機 | Lifting Motor | kW | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | 1.8/0.25 | |
| 小車電機 | Trolley Motor | 0.3×1 | 0.3×1 | 0.3×1 | 0.3×1 | 0.3×1 | 0.3×1 | 0.3×1 | 0.3×1 | |||
| 大車電機 | Bridge Motor | 0.3×2 | 0.3×2 | 0.3×2 | 0.3×2 | 0.3×2 | 0.37×2 | 0.37×2 | 0.45×2 | |||
| 整機功率 | Crane Power | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.84 | 2.84 | 3.0 | |||
| 主要尺寸MainDimension | 軌頂標高 | Top of Rail Height | b | mm | 9000(或根據用戶制定or specified by clients) | |||||||
| 安全凈空 | Top Clearance | h’ | ≥200(JB/T1306-2008) | |||||||||
| 吊鉤至起重機頂高度 | Hook to Crane Top | C3 | 852 | 852 | 984 | 1104 | 1236 | 1423 | 1423 | 1543 | ||
| 軌道至起重機頂高度 | Rail to Crane Top | a | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 800 | ||
| 起升高度 | Lifting Height | h | 8542 | 8542 | 8462 | 8344 | 8233 | 8167 | 8167 | 8233 | ||
| 屋頂最低點高度 | Ceiling to Floor Height | C | 9800 | 9800 | 9800 | 9800 | 9800 | 9800 | 9800 | 10000 | ||
| 梁底高度 | Girder Bottom Height | f | 8950 | 8950 | 8870 | 8752 | 8641 | 8642 | 8642 | 8708 | ||
| 吊鉤左極限 | Hook Approach L. | h1 | 440 | 440 | 520 | 540 | 650 | 650 | 650 | 660 | ||
| 吊鉤右極限 | Hook Approach R. | h2 | 400 | 400 | 480 | 480 | 510 | 510 | 510 | 520 | ||
| 軌道中心至左側墻 | Rail Center to LeftWall | dL | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
| 軌道中心至右側墻 | Rail Center to Right Wall | dR | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
| 大車輪距 | Bridge Wheel Base | W | 1800 | 1800 | 1800 | 2200 | 2700 | 3100 | 3800 | 4500 | ||
| 小車基距 | Trolley Rail Guage | Lx | / | / | / | / | / | / | / | / | ||
| 緩沖器高度 | Buffer Height | H2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | ||
| 整機寬度 | Crane Width | B | 2126 | 2126 | 2126 | 2496 | 2996 | 3456 | 4156 | 5010 | ||
| 水平側向力 | Guiding(contact)Force | S | kN | 3.4 | 3.9 | 4.4 | 4.9 | 5.4 | 5.9 | 6.5 | 7 | |
| 緩沖力 | Buffer Force | Bf | kN | 5 | 7 | 9 | 11 | 13 | 15 | 18 | 20 | |
