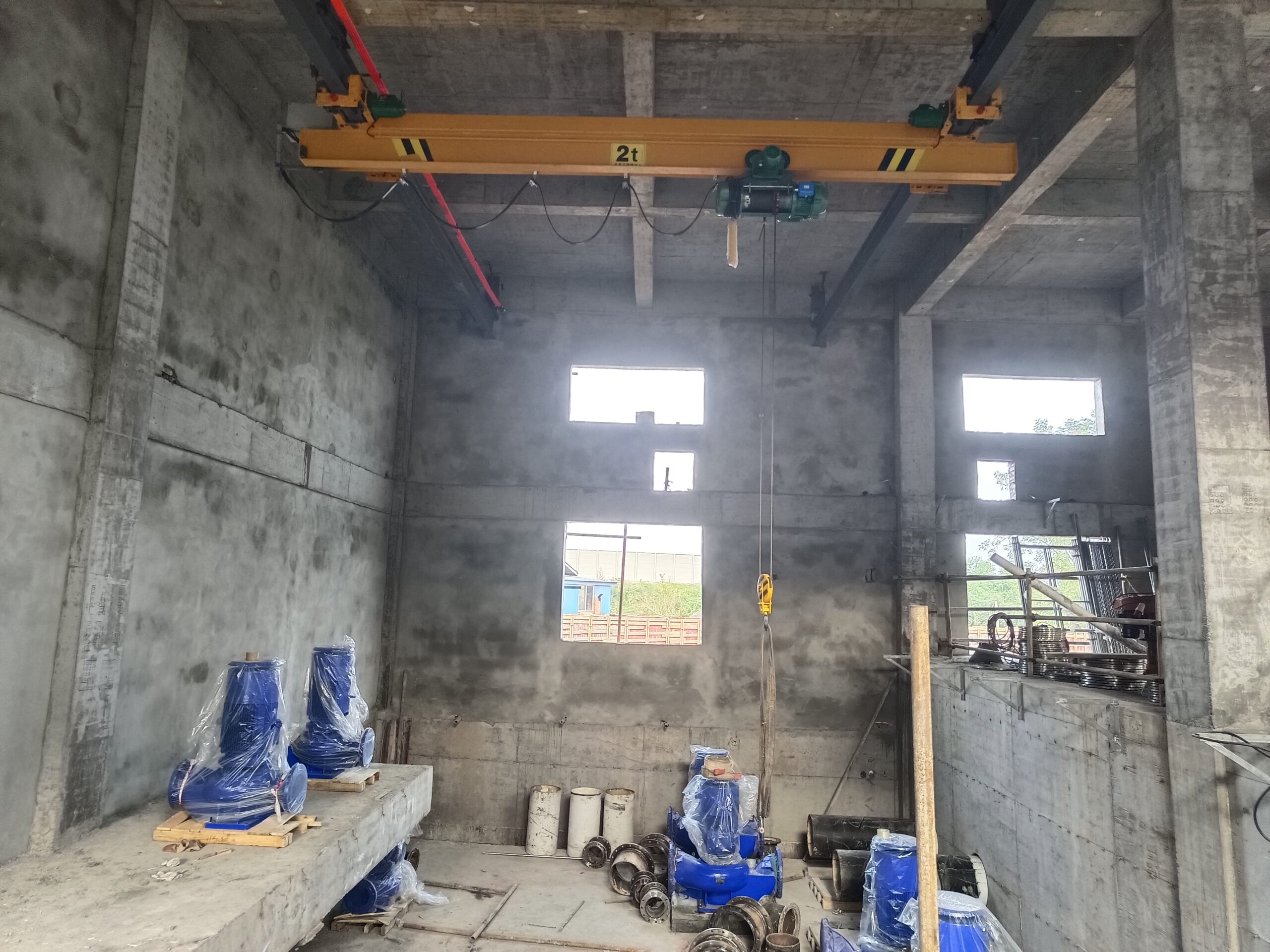

LX型電動單梁懸掛式起重機橋架不是架設在建筑跨柱的軌道上，而是用安裝在梁上的四個滑輪懸掛在工字鋼的下翼緣上，固定在車間、倉庫、孔架的下弦節點或圈筋混凝土結構梁下，單梁懸掛式起重機起重機操縱形式為地面操縱。適用于0.5~10t，適用跨度一般為3~16m，工作環境溫度一般在-30~+40℃范圍內。

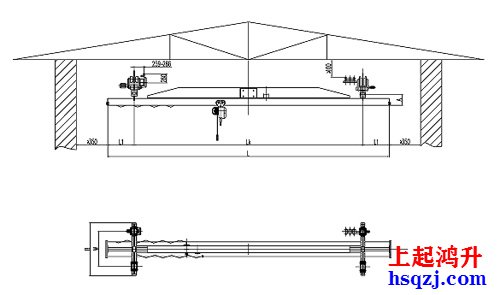

LX型電動單梁懸掛式起重機結構
電動單梁懸掛式起重機工作時在預先架設好的兩根工字形軌道下運行，起重和縱向移動物件由電動葫蘆來完成，起重機主要結構有以下部分。
1、金屬結構部分
主梁采用鋼板壓延成形的U形槽鋼，與工字鋼組焊成箱形實腹梁、工字鋼+槽鋼組合梁、直接采用工字鋼三種形式。端梁由槽鋼組成，主、端梁間采用銷軸鉸接，保證車輪能均衡有效地與軌道接觸，又便于拆裝運輸與存放。運行機構與CD型電動葫蘆運行小車通用。
2、起升機構
采用電動葫蘆作為起升機構。
3、運行機構
起重機運行機構采用電動葫蘆用電動小車結構，由錐形轉子電動機驅動，運行速度有20m/min，30m/min二種供用戶選用。
4、電器部分
起重機電源引入形式有安全滑觸線和軟纜供電兩種。電動葫蘆及整個起重機均設有安全裝置，如：起升限位開關、終點限位開關、超載限制器等，并裝有電源斷、錯相保護裝置。

一、金屬結構。
LX型電動單梁懸掛式起重機主梁(橋架)有兩種形式:小噸位。小跨度起重機主梁由型鋼(工字鋼+槽鋼)組成:大噸位、大跨度產品。由鋼板壓延形成的U型槽鋼和工字鋼焊接成箱形腹梁，梁由槽鋼組成。主梁通過允許擺動一個小角度的單鉸(銷軸)連接，使起重機的每個車輪都能更好地接觸軌道而不懸掛。此外，由于連接可拆卸，運輸方便。

二、起升機構。
LX型電動單梁懸掛式起重機電動葫蘆一毅采用CD型、MD型電動葫蘆，CD型、MD電動葫蘆結構緊湊，制動可靠，重量輕，噪音低。是集電機、卷筒、減速器、制動器、起重機構、運行車于一體的小型輕型起重設備。行走車一般沿工字鋼下緣運行。

三、運行機構。
采用單獨的驅動形式，由錐形電機驅動和制動，由開閉齒輪驅動。具體結構類似于CD電動葫蘆運行車。

四、電氣設備。
LX型電動單梁懸掛式起重機采用地面操作，電機為鼠籠型，電氣控制簡單，可保證傳動性能和控制性能的準確性，緊急切斷電源，安全停車。

LX型電動單梁懸掛式起重機（簡稱單梁懸掛起重機）是按照標準JB/T2603設計制造的，電動葫蘆懸掛在工字鋼軌道下翼緣行走，適用于廠礦、電站、倉庫及車間在固定跨距間作起重裝卸及搬運重物之用。工作級別A3，工作環境溫度為-25℃～+40℃。工作環境溫度超過上述范圍及有特殊要求時，經供需雙方協商可特殊訂貨。
