LX型電動單梁懸掛橋式起重機

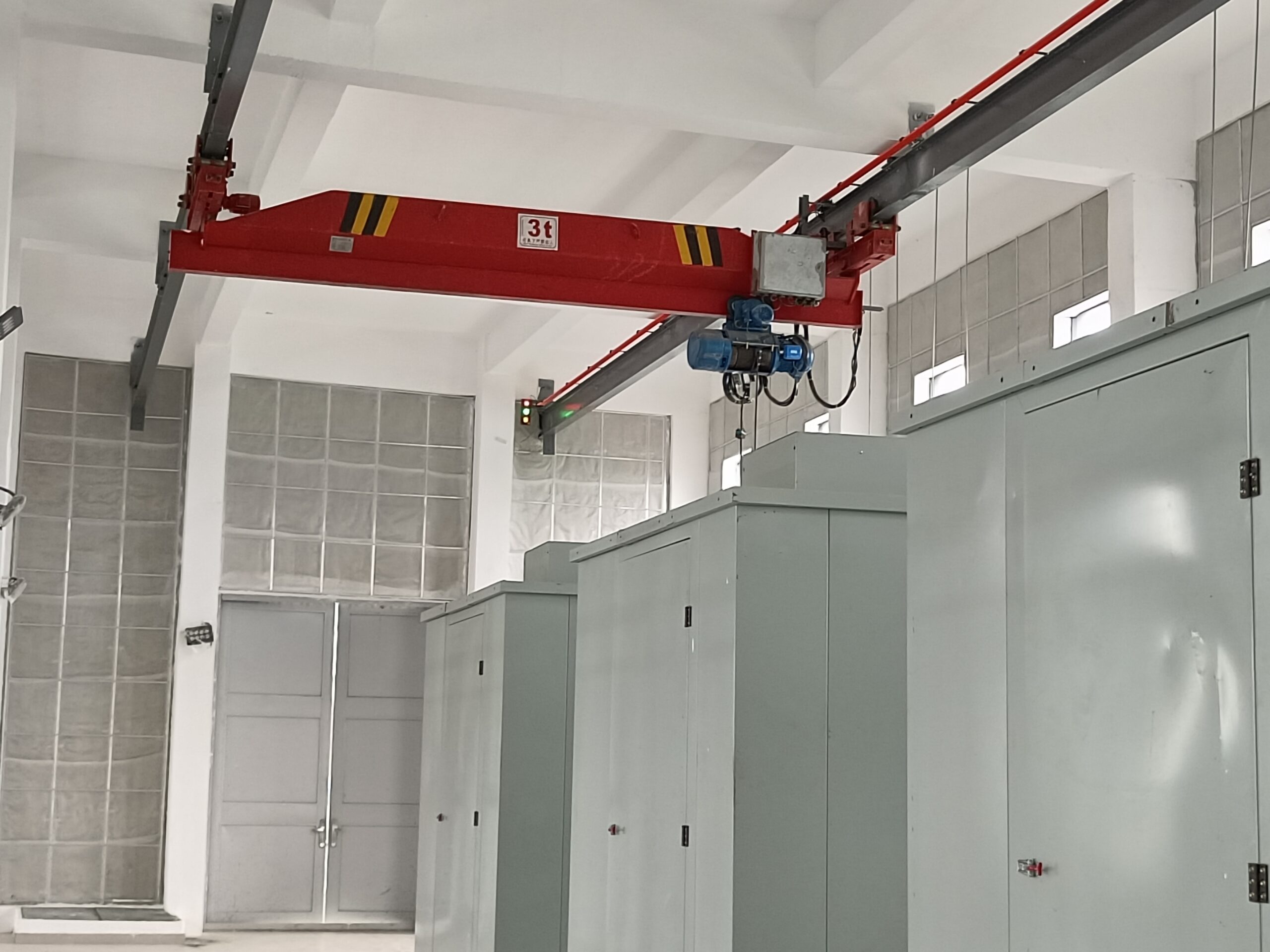

- 懸掛行車介紹

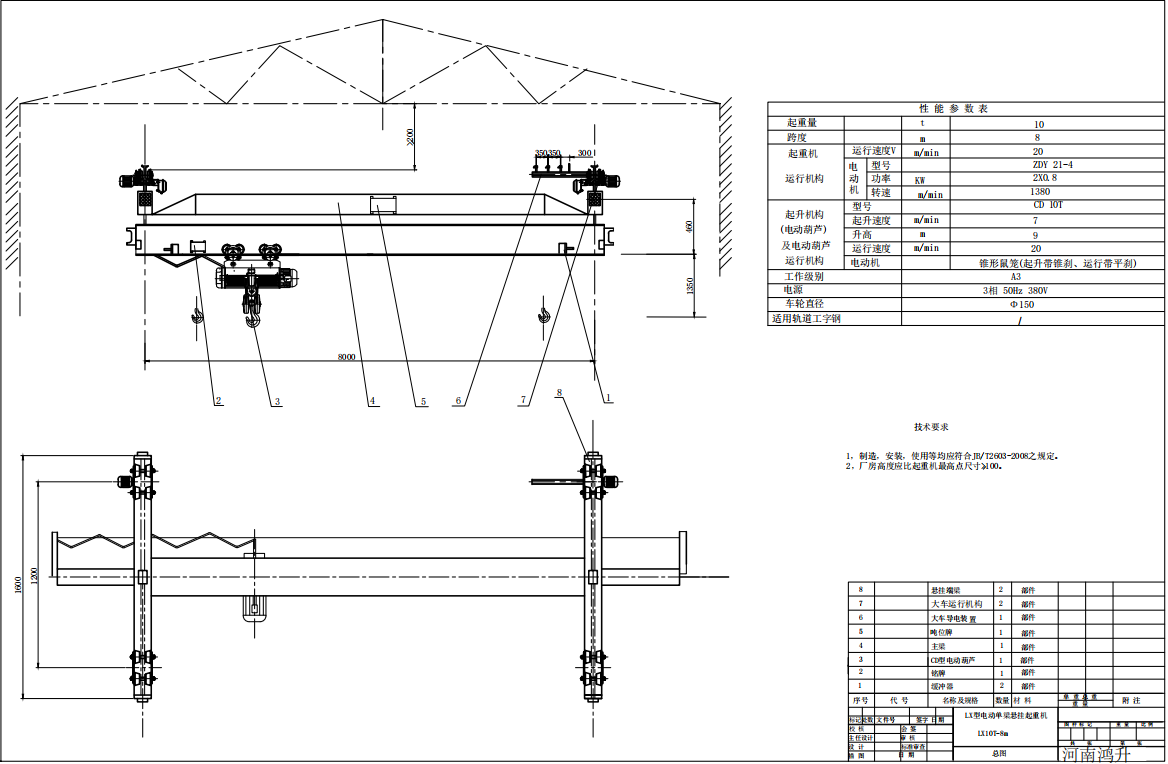

- 懸掛行車方案圖
LX型電動單梁懸掛橋式起重機與CD1、MD1型電動葫蘆配套使用，成為一種有軌運行的輕小型電動單梁懸掛起重機。一般在車間無預留牛腿或立柱的情況下配用，電動單梁懸掛起重機地面操縱，并可配無線單雙速遙控器。
LX型電動單梁懸掛橋式起重機按標準JB-2603-88設計制造的。多用于機械制造、食品加工、中心實驗室、裝配工場、倉庫等場所。禁止在易燃、易爆及腐蝕性介質環境工作，特殊環境操作可聯系我們進行非標懸掛起重機設計或?qū)I(yè)定制定做。
LX型電動單梁懸掛橋式起重機為地面操縱，操作方式可以選擇有線手柄、無線遙控兩種方式，工作級別為A3~A5。工作環境溫度-25度~45度，相對濕度≦85%，適于在無易燃、易爆及腐蝕性介質環境工作，熔化金屬、劇毒物品慎用。工作電源：AC 380V 50HZ 也可根據客戶要求定制定做。
LX型電動單梁懸掛橋式起重機主要由主梁、橫梁、電動小車、電器、起升機構組成。電動葫蘆懸掛起重機因其具有結構緊湊、剛性好、操作靈敏、噪音低、無污染、安全可靠等優點。
LX型電動單梁懸掛橋式起重機技術參數及外形尺寸表：
| 起重量 T | 0.5噸 | 1噸 | 2噸 | 3噸 | 5噸 | |||||||||||
| 跨度 M | 4M-7M | 8M-12M | 13M-16M | 4M-7M | 8M-12M | 13-16M | 4-7M | 8-12M | 13-16M | 5-7M | 8-12M | 13-16M | 5-7M | 8-12M | 13-16M | |
| Z大輪壓 T | 0.49-
0.52 | 0.58-
0.67 | 0.71-
0.77 | 0.77-
0.83 | 0.83-
0.95 | 1.03-
1.09 | 1.32-
1.38 | 1.45-
1.55 | 1.58-
1.68 | 1.91-
1.96 | 2.04-
2.14 | 2.17-
2.55 | 3.01-
3.05 | 3.15-
3.25 | 3.34-
3.43 | |
| 總重 T | 0.7-0.92 | 1.14-1.54 | 1.71-1.95 | 0.79-1.08 | 1.28-1.58 | 1.97-2.21 | 0.79-1.21 | 1.55-1.87 | 2.06-2.3 | 1.36-1.52 | 1.81-2.21 | 2.35-2.56 | 1.6-1.76 | 2.08-2.48 | 2.62-2.92 | |
| 基本尺寸mm | L M | 5.5-8.5 | 10-
14 | 15-
18 | 5.5-8.5 | 10-
14 | 15-
18 | 5-
8 | 10-
14 | 15-18 | 6.5-8.5 | 10-
14 | 15-
18 | 6.5-8.5 | 10-
14 | 15-
18 |
| B | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1500 | 2000 | 2500 | 1510 | 2000 | 2500 | |
| K | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | 1000 | 1500 | 2000 | |
| A | 310 | 360 | 390 | 360 | 390 | 410 | 390 | 410 | 420 | 400 | 420 | 450 | ||||
| ha | 273 | 328 | 362 | 328 | 362 | 600 | 362 | 600 | 395 | 630 | 395 | 640 | 740 | |||
| hmax | 781 | 831 | 861 | 831 | 861 | 881 | 861 | 881 | 881 | 900 | 881 | 910 | ||||
| I | 700 | 1000 | 750 | 1000 | 750 | 1000 | 750 | 1000 | 750 | 1000 | ||||||
| l1 | 234 | 256 | 278 | 279 | 302 | |||||||||||
| l2 | 154 | 154 | 153 | 151 | 170 | |||||||||||
| h | 550 | 660 | 840 | 930 | 1185 | |||||||||||
| 總功率 KW | 1.8 | 2.5 | 4.2 | 6.5 | 9.9 | |||||||||||
| 推薦用工字鋼 | 20a-45c | 25a-45c | ||||||||||||||
| 大車運行速度 | 20M/min 30M/min | |||||||||||||||
| 配用電動葫蘆 | Cd1型；小車運行速度 20M/min 30M/min；起升速度 2-12M/min；起升高度 3-30M | |||||||||||||||
LX型電動單梁懸掛橋式起重機廠家專業生產各種規格的單梁懸掛起重機，單梁懸掛起重機為半定制機械，需根據您的現場條件和需求確定軌道尺寸和其他參數。如有采購電動單梁懸掛起重機的客戶可以聯系我們的銷售人員，我們將會以真誠的服務，完美的質量，合適的價格服務信賴我們的朋友。
