手拉葫蘆介紹

       手拉葫蘆又稱手動葫蘆、倒鏈等，起重量有0.5噸、1噸、2噸、3噸、3.2噸、5噸、10噸、16噸、20噸、25噸、30噸、35噸、50噸、60噸、80噸、100噸等，它是用于無電源場所、維修裝配、機電工程安裝、結構焊接定型、貨車貨物固定緊固等場所行業使用的一種起重工具（該型號手拉葫蘆不要用于有易燃易爆介質的環境中使用，避免使用中部件摩擦出現火花造成危害，有對應的防爆手拉葫蘆可選），通過人力拽動手拉鏈傳動鏈盤對起重大鏈條（吊鉤）進行上下驅動，手拉葫蘆有剎車自鎖功能，人員停止作業重物會懸停在空中。

手拉葫蘆說明

• 產品名稱：手拉葫蘆
• 別名別稱：手動葫蘆/倒鏈
• 型號規格：HSZ型
• 所屬類別：手動起重設備
• 產品產地：上海/浙江/河南/河北等
• 廠家品牌：多品牌
• 非標定制：可非標制造
• 動力形式：手動
• 是否現貨：部分現貨
• 生產周期：3~10天
• 包裝形式：木箱或紙箱
• 供貨范圍：全國
• 送達方式：自提或物流托運
• 是否安裝：不含安裝
• 發貨地區：河南新鄉長垣

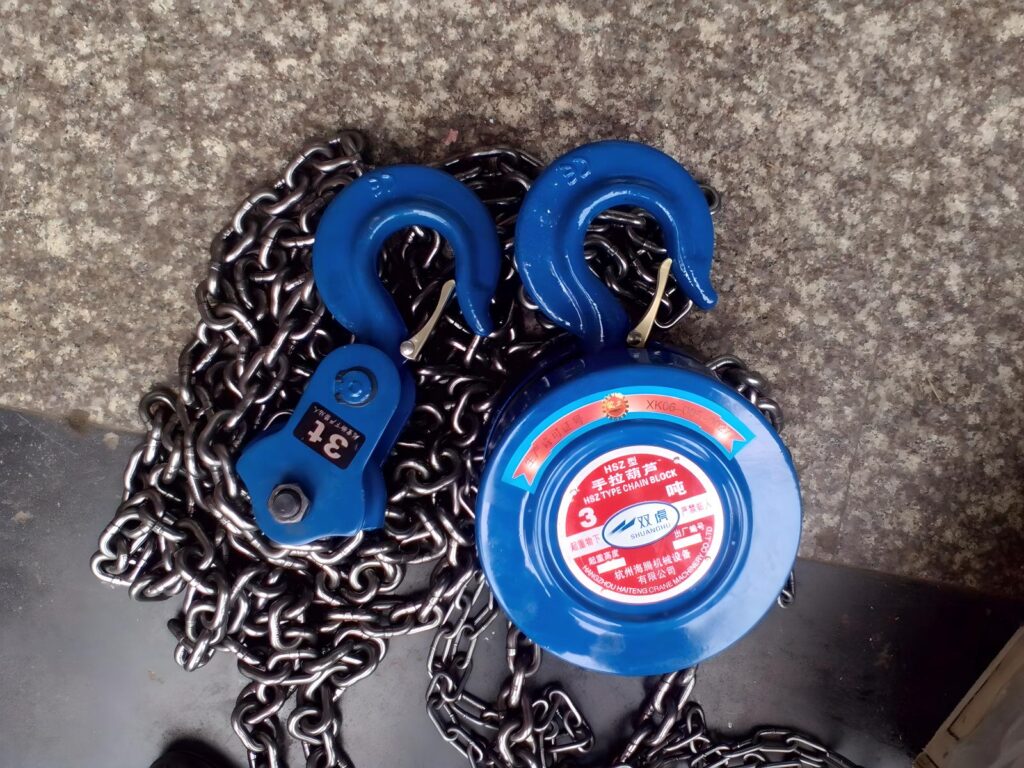

手拉葫蘆圖冊

手拉葫蘆參數

HSZ型手拉葫蘆技術參數表

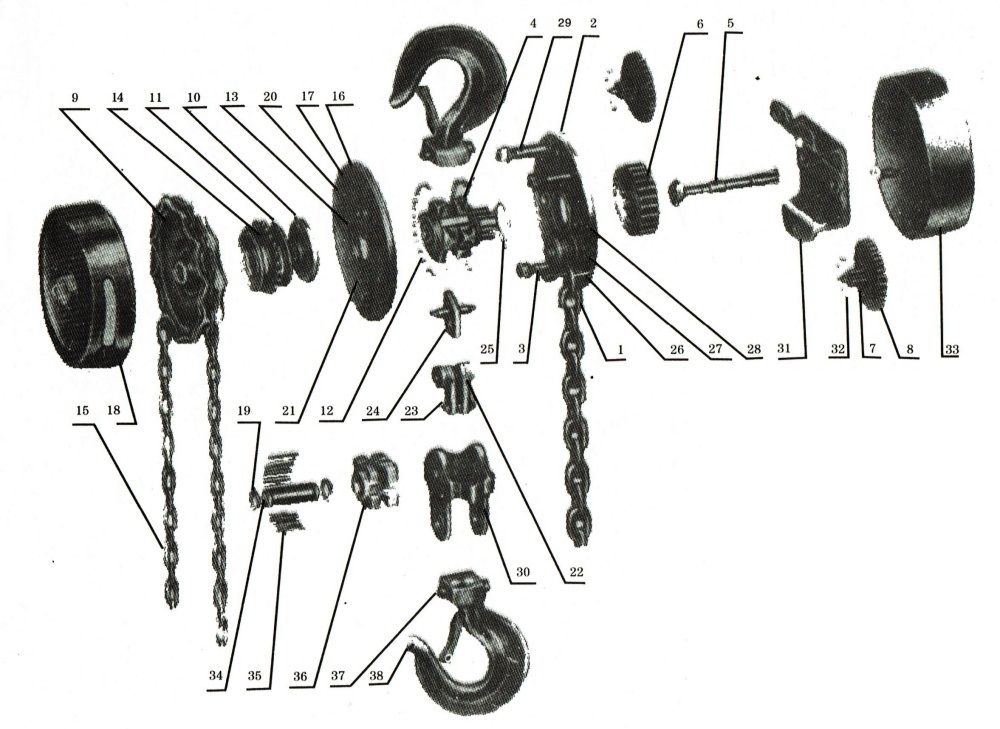

HSZ型手拉葫蘆分解圖片與部件名稱

1.起重鏈	11.摩擦片	21.左墻板	31.外墻板
2.右墻板	12.滾柱	22.吊鏈板	32.滾柱
3.支撐桿甲	13.軸承外圈	23.吊銷	33.罩殼
4.起重鏈輪	14.棘輪	24.擋板	34.游輪軸
5.5齒長軸	15.手鏈輪	25.彈性擋圈	35.滾針
6.花鍵孔齒輪	16.棘爪彈簧	26.插銷	36.游輪
7.4齒短軸	17.棘爪	27.導輪	37.吊鉤梁
8.片齒輪	18.手鏈輪罩殼	28.銅套	38.吊鉤
9.手鏈輪	19.彈性擋圈	29.支撐桿乙
10.制動器座	20.棘爪銷	30.下鉤架

手拉葫蘆維護方法

1.手拉葫蘆使用完畢，應將上面的污垢擦拭干凈，存放在干燥的地點，防止受潮出現生銹和腐蝕；

2.每年應由熟悉葫蘆機構者，用煤油清洗機件；在齒輪和軸承部分加黃油潤滑，防止不懂手拉葫蘆性能原理者隨意拆裝；

3.齒輪安裝時應使兩只片齒輪的”0″字標記安裝在同一直線上；

4.起重鏈輪左右軸承的滾柱可用黃油粘附在已壓裝于起重鏈輪軸頸的軸承內圈上再裝入墻板的軸承外圈內；

5.安裝制動裝置部分時注意棘輪齒槽與棘爪爪部嚙合良好，彈簧對棘爪的控制應靈活可靠裝上手鏈輪后，順時針旋轉手鏈輪，應將棘輪、摩擦片壓緊在制動器座上，逆時針旋轉手鏈輪，棘輪與摩擦片間留有空隙；

6.支撐桿與右墻板為靜配合，維修時切勿拆卸；

7.葫蘆經過清洗檢修后,應進行空載和重載試驗，確認運行正常后方可使用；

8.在加油和使用過程中制動裝置的摩擦表面必須保持干凈，并經常檢查制動性能，防止制動失靈引起重物自墜；

9.為了維護和拆卸方便手鏈條其中一節系開口鏈(不焊,涂色)。

手拉葫蘆廠家

       手拉葫蘆生產廠家還為用戶提供防爆手拉葫蘆、不銹鋼手拉葫蘆和手拉葫蘆配件的生產制造與安裝調試、修理維修服務。更多國產進口手拉葫蘆廠家品牌、產地貨源、型號規格、技術參數、材質特性、價格和廠家故障問題排除、安全注意事項等請聯系客服咨詢。
