MGU型地鐵出渣機
地鐵出渣機介紹
U型地鐵出渣機是在MG-U型雙梁門式起重機的基礎上設計的地出渣鐵專用門式起重機，簡稱出渣機，又稱出渣龍門吊、出渣門機等，起重量有25/5噸、32/5噸、45/10噸U型地鐵出渣機，它是用于修建地鐵、隧道工程出土用的專用門式起重機。

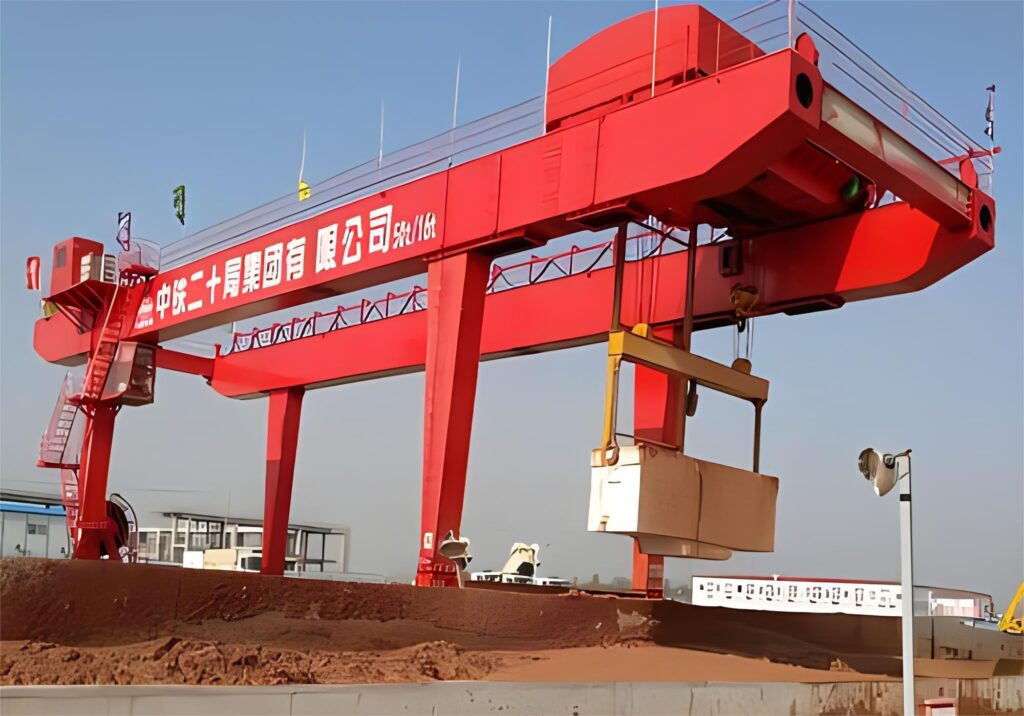

地鐵出渣機圖片
地鐵出渣機組成部分
U型地鐵出渣機由橋架、大車、小車、起升機構、料斗傾翻裝置、電氣控制系統等部分組成。起升機構：起升機構主要由電機、減速器、制動器、聯軸器、浮動軸及卷筒組成。吊具結構：吊具結構主要由動滑輪組、平衡梁、叉形件及吊帶組成。主要用于提升并運輸裝滿渣土的渣斗。
地鐵出渣機工作原理
MG型地鐵出渣門式起重機的工作流程是：料斗中裝好渣土后，由小車上方的起重機構提升到指定高度，然后裝入地面上的大車中，直接運送到指定位置，最后由傾翻裝置將料斗傾翻即可將渣土成功倒出。
地鐵出渣機說明
- 產品名稱：地鐵出渣門式起重機
- 別名別稱：出渣機/翻渣機/地鐵門機
- 型號規格：U型
- 所屬類別：雙梁門式
- 產品產地：河南新鄉
- 非標定制：接受非標制造
- 動力形式：三相交流380V-50Hz
- 是否現貨：非現貨/定制生產
- 生產周期：30~60天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修
地鐵出渣機參數
U型地鐵出渣機結構示意圖
U型地鐵出渣機技術參數及主要尺寸表
| 起重量 | t | 25/5噸 | 32/5噸 | 45/10噸 | |||||||
| 跨度 | m | 12 | 18 | 26 | 12 | 20 | 24 | 28 | |||
| 起升高度 | 主 | m | 軌上6/軌下25 | 軌上6/軌下25 | 軌上6/軌下28 | ||||||
| 副 | 軌上9/軌下26 | 軌上9/軌下25 | 軌上9/軌下28 | ||||||||
| 工作制度 | A6 | ||||||||||
| 速度 | 起升 | 主 | m/min | 1.3-13 | 1-10 | 0.98-9.8 | |||||
| 副 | 8 | 8 | 7 | ||||||||
| 小車運行 | 2.5-25 | 3-30 | 3.37-33.7 | ||||||||
| 大車運行 | 3.8-38 | 4.5-45 | 4-40 | ||||||||
| 電機 | 起升 | 主 | Type/Kw | YZPBF280S2-6/63 | YZPBF315S1-8/63 | YZPBF315S1-6/90 | |||||
| 副 | ZD141-4/7.5 | ZD141-4/7.5 | ZD151-4/13 | ||||||||
| 小車運行 | YVPEJ100L1-4/2×2.2 | YVPEJ112M-4/2×4 | YVPEJ132M2-6/2×5.5 | ||||||||
| 大車運行 | YVPEJ132M-4/4×7.5 | YVPEJ160M-4/4×11 | YVPEJ160L-6/4×11 | ||||||||
| 整機總重 | t | 80 | 90 | 101 | 105 | 126 | 133 | 140 | |||
| 配重重量 | t | 15 | 20 | ||||||||
| 主要尺寸 | L1 | mm | 7800 | 6700 | 6700 | 7900 | 9300 | 9300 | 9300 | ||
| L2 | 8800 | 7900 | 9300 | 9300 | 9300 | ||||||
| H上 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||||
| H下 | 25000 | 21000 | 21000 | 28000 | 28000 | 28000 | 28000 | ||||
| H | 14790 | 15600 | 15600 | 16010 | 16303 | 16830 | 17090 | ||||
| H1 | 10400 | 10200 | 10200 | 9000 | 9000 | 9000 | 9000 | ||||
| S | 12 | 18000 | 26000 | 12000 | 20000 | 24000 | 28000 | ||||
| S1 | 4500 | 4000 | 4000 | 4000 | 4000 | 4500 | 3000 | ||||
| S2 | 3000 | 3000 | 3000 | 2000 | |||||||
| S3 | 3300 | 2800 | 2800 | 3000 | 3000 | 3000 | 2000 | ||||
| S4 | 4000 | 4000 | 4500 | 3000 | |||||||
| B | 11220 | 11500 | 10007 | 10500 | 12769 | 12785 | 11492 | ||||
| BQ | 8170 | 8400 | 7000 | 8010 | 9600 | 9616 | 8600 | ||||
| BX | 3440 | 3000 | 3000 | 5200 | 4100 | 4475 | 3800 | ||||
| W | 7500 | 5400 | 4000 | 2850 | 6500 | 6500 | 5500 | ||||
地鐵出渣機廠家
U型地鐵出渣機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造和出租租賃、安裝調試、搬遷移裝、大修改造、修理維修、年檢維保等服務，更多地鐵盾構門式起重機、提梁機、移梁機、隧道/架橋龍門吊和防爆、抓斗、電磁吸盤、歐式新型（低凈空）、集裝箱、造船等國標/非標/專用門式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
