MG地鐵翻渣門式起重機
地鐵翻渣機介紹
地鐵翻渣吊鉤門式起重機又稱地鐵翻渣機、翻渣龍門吊、翻渣門機等，它是用于修建地鐵、隧道工程出土用的專用門式起重機。根據地鐵施工的使用要求及工藝條件，結合通用門式起重機研發出來的專用門吊，專用于地鐵施工時翻轉倒泥及吊運管片。

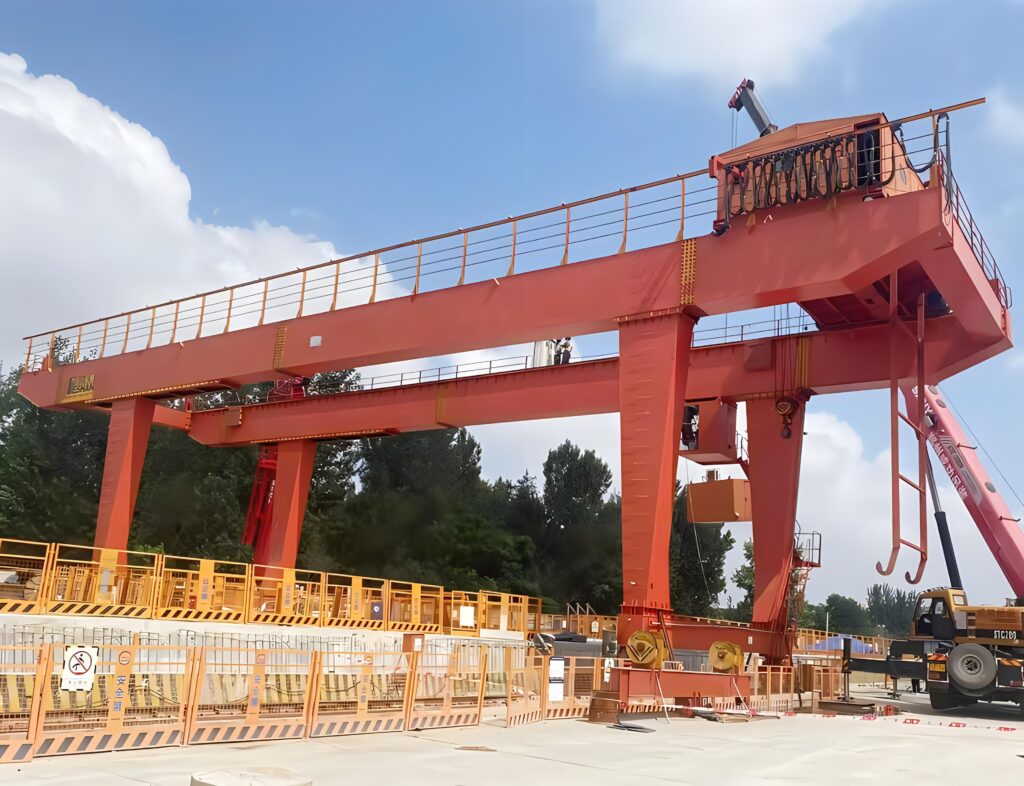

地鐵翻渣機圖片
地鐵翻渣機工作環境：
1、地鐵出渣機安裝使用地點的海拔高度不超過2000m。超過1000m時應對電機容量進行校核。
2、工作環境中不得有易燃、易爆及腐蝕性氣體。
3、吊運物品對地鐵出渣機吊鉤部位的輻射熱不得超過300℃ 。
4、地鐵出渣機工作風壓不大于：內陸地區150pa相當于6級風，地鐵出渣機非工作狀態的大風壓不大于800pa相當于11級風
5、地鐵出渣機正常使用的環境溫度應在-20～+40℃的范圍以內，地鐵龍門吊，24h平均溫度不得超過+30℃ 。
地鐵翻渣機功能
地鐵翻渣吊鉤門式起重機由橋架、大車、小車、起升機構、料斗傾翻裝置、電氣控制系統等部分組成。它的工作流程是：料斗中裝好渣土后，由小車上方的起重機構提升到指定高度，然后裝入地面上的大車中，直接運送到指定位置，最后由傾翻裝置將料斗傾翻即可將渣土成功倒出。
地鐵翻渣機說明
- 產品名稱：地鐵翻渣吊鉤門式起重機
- 別名別稱：龍門吊/翻渣門機/雙梁翻渣機
- 型號規格：MG型
- 所屬類別：雙梁門式
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：30~60天
- 供貨范圍：全國
- 是否安裝：可提供安裝
- 售后方式：一年保修
地鐵翻渣機參數
地鐵翻渣吊鉤門式起重機外形結構尺寸圖
地鐵翻渣吊鉤門式起重機技術參數及外形尺寸表
| 機構名稱 項目 | 主起升 | 機構名稱 項目 | 小車運行 | 大車運行 | ||||
| 起重量 | t | 75 | 軌距 | mm | 9000 | 30000 | ||
| 起升速度 | m/min | 1/10 | 運行速度 | m/min | 2/20 | 3/30 | ||
| 工作級別 | M6 | 工作級別 | M6 | M6 | ||||
| 最大起升高度 | m | 上10 下16.5 | 基距 | mm | 3560 | 11740 | ||
| 電源 | 三相交流 50Hz- 380V | |||||||
| 鋼絲繩 | 結構 | 6W(19)-30-1701 | 緩沖行程 | mm | 100 | 140 | ||
| 支數 | 2×6 | 鋼軌型號 | 43Kg/m | 50Kg/m | ||||
| 工作拉力 | KN | 72.5 | 車輪直徑 | mm | Φ600 | Φ600×16 | ||
| 卷筒直徑 | mm | Φ800 | 最大輪壓 | KN | 285 | 248 | ||
| 電動機 | 型號 | YZP400L1-10 | 電動機 | 型號 | YZP160M1-6 | YZP160L-6 | ||
| 功率 | KW | 160 | 功率 | KW | 2×5.5 | 4×11 | ||
| 轉速 | r/min | 585 | 轉速 | r/min | 970 | 945 | ||
| 減速器 | 型號 | ZQA1000-i-3C | 減速器 | 型號 | ZSCA600-i-5/6 | ZSC(A)600-i-1/2 | ||
| 速比 | i | 25 | 速比 | i | 77.5 | 59 | ||
| 制動器 | 型號 Model | YWZ4-500/E201 | 制動器 | 型號 | YWZ-200/25 | YWZ4-200/T40 | ||
| 制動力矩 | N.m | 2×3600 | 制動力矩 | N.m | 2×200 | 4×270 | ||
| 限位開關 | DXZ | 限位開關 | LX10-11 | |||||
地鐵翻渣機廠家
地鐵翻渣吊鉤門式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造和出租租賃、安裝調試、搬遷移裝、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、歐式新型（低凈空）等國標/非標/專用門式起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
