多吊點懸掛起重機介紹

DXT型多吊點雙梁懸掛起重機起重量：3噸、5噸、10噸、15噸、16噸、20噸、30噸、32噸、40t。吊點數量：3支點、4支點、5支點、6支點、7支點、8支點。LXD型多支點單梁懸掛起重機屬于懸掛橋式起重機，由于跨度大，運行軌道在兩端的基礎上中間增加軌道系統同步兩端受力運行，因此被稱為多支點懸掛起重機。

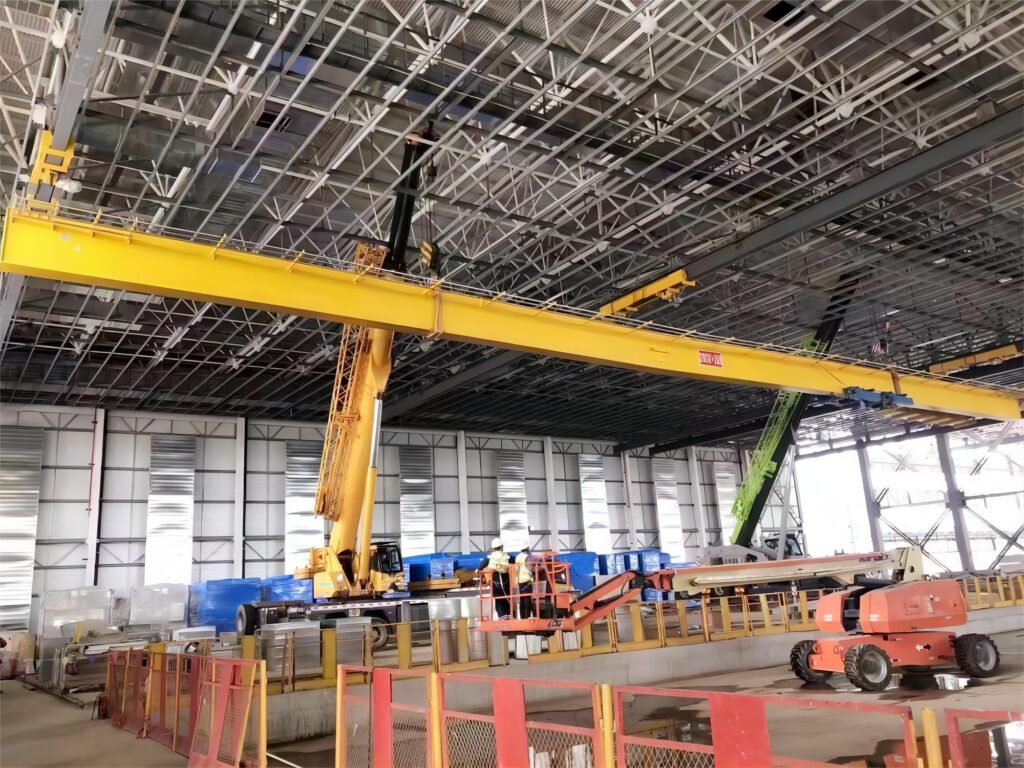

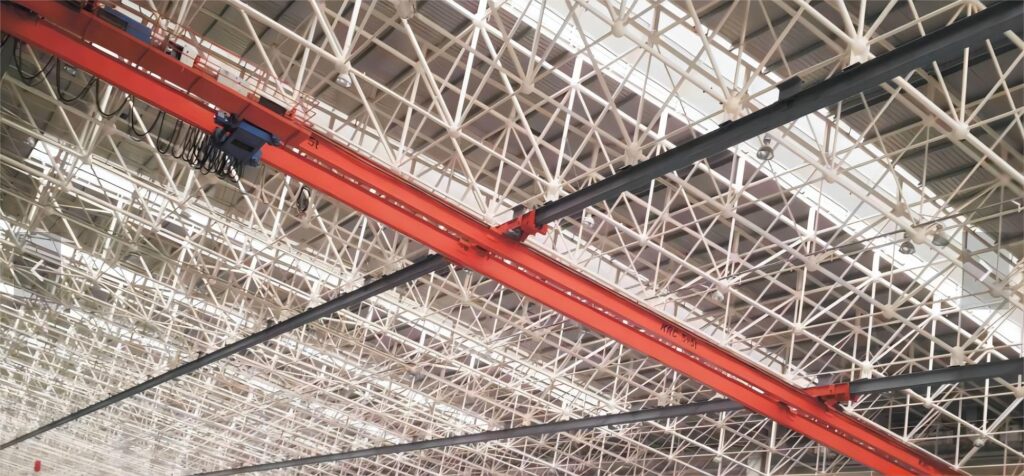

多吊點懸掛起重機圖片

多吊點懸掛起重機規格

多支點懸掛起重機最大起重量設計為40噸（T），噸位及跨度可定制，大車運行速度為5~60米/分，小車運行速度為2~20米/分，起升速度為0.4~16米/分（變頻調速，速度可調）

多吊點懸掛起重機工作原理

該機采用歐式技術優化的箱型主梁，結構合理，強度更高，軌道面更加耐磨，可以實現兩車聯動，達到同步運行、同步起升，實現精確定位，多支點懸掛起重機采用可單獨沿主梁移動的手電門設計配備電子和機械防脫軌裝置，采用高柔韌度的扁電纜和C型軌供電，基本杜絕斷線事故，常用于飛機維修車間使用。

多吊點懸掛起重機說明

• 產品名稱：多支點懸掛起重機
• 別名別稱：懸掛天車/吊機/行吊/行車
• 所屬類別：單梁橋式
• 產品產地：河南新鄉
• 非標定制：可非標定制
• 動力形式：三相交流380V-50Hz
• 是否現貨：定制生產
• 生產周期：20~30天
• 供貨范圍：全國
• 送達方式：自提/代辦托運
• 是否安裝：可提供安裝
• 售后方式：一年保修

多吊點懸掛起重機特點

1、多支點，大跨度，車間覆蓋面積大
2、可調節水平導向輪，為起重機平穩運行起導向作用
3、獨立的摩擦驅動設計保持驅動輪與軌道的恒定摩擦力，避免車輪打滑
4、行走輪與摩擦輪分開，可方便裝配和維修
5、端梁采用鉸接式雙輪組設計，可減少單個車輪作用于大車軌道的壓力
6、驅動單元與端梁之間采用彈性連接，不對端梁產生任何側向力

多吊點懸掛起重機配置

1、采用三合一驅動裝置，運行平穩可靠
2、走輪材料采用耐磨工程塑料材料，可避免走輪和大車軌道磨損
3、變頻調速，寬廣的調速范圍使得設備有更高的定位精度
4、采用PLC控制系統可達到多臺起重機抬吊，加大作業范圍及用途
5、整機工作級別可達A5

多吊點懸掛起重機參數

總體 In general
歐式優化設計，自重輕，輪壓小，尺寸矮
Optimazed designing, DIN/FEM standard, smaller wheel load, space saving
起重量達到40t
Max. Safe working load  40t
專業用于飛機維修機庫、飛機制造廠、航天系統等領域
Professional roof suspension cranes in airplane hall,engine factory,aerospace industry,etc.
世界X進的柔性主梁設計，對網架屋頂內應力衰減到小
World leading pin-joint girder,more safety in roof
世界X進的柔性吊點，有效抵消網架屋頂球結點的水平應力，便于維修和微調，確保起重機平穩運行
Adjustable suspensions,less holizon stress in roof ball
的驅動性能，變頻調速，運行平穩
Excellent driving properties, stepless control, smoothly moving
機械  Mechanical feature
單主梁或雙主梁，焊接箱形，拱度符合國家標準
Single welding box girder, DIN/FEM standard deflection
鋼板材料為Fe37或Fe52 （相近國內鋼材Q235B或Q345B）
Material Fe37 or Fe52
腹板由40m數控切割整幅下料，確保拱度曲線的光滑成型和精度
Whole length CNC cutting for complete web plate, high deflection accuracy
主焊縫采用埋弧自動焊、無損探傷
High autometic welding and NDT inspection
焊后整梁拋丸處理，達到Sa2.5級，消除焊接應力
Shot-blasting Sa2.5 for complete girder after welding, stress release
環氧富鋅漆，兩底兩面，140μ厚，壽命長，外表美觀，光澤好
Epoxy zinc rich high paiting, 2×2 with 140μm
主梁與端梁采用10.9級高強度螺栓連接，確保整機結構強度和精度
10.9 class High tension bolts mouting between girder and legs, life time safety connection
大小車采用三合一驅動機構，變頻無級調速，硬齒面，盤式制動器
Compacted gearmotor driving,stepless control,hardern gear,safety disck brake
大車驅動IP55，F(xiàn)級絕緣，接電持續率達到40% ED
High proection class IP55, F class, 40% ED
端梁配置單輪緣車輪和導向輪、抗磨軸承、大車緩沖塊、防脫軌端板
Single flanged wheels and guider rollers,anti-friction bearings,cellular buffers,derailment protectors
電氣Electrification and outfitting
安全滑觸線供電
Conductor power supply
配置缺相保護功能
Phase control guard opens the main contactor in case of phase failure
起升、小車、大車三機構獨立控制，能單獨運行或同時運行
All hoist and crane movements are independent and can be run simultaneously.
采用起重機專用的防振接觸器
Contactors meet crane applications, rated for severe vibration.
電控箱防腐蝕，防護等級達到IP55
The control panels are finished to withstand corrosion, IP55
所有連接采用重載航空插頭插座， 密封好，接插牢固
Heavy duty plug head
控制箱內布局合理，便于維修
The components are positioned in a maintenance friendly way, and the whole layout provides good protection against accidental contact.

插頭連接部位采用塑料套管絕緣保護
The multi-wire type fixed cables with plastic insulation are intended for crane usage.
所有線纜都有線號，便于識別
Cables are coded either with numbers, colours or tags for easy identification.
小車移動供電系統采用起重機專用的PVC扁電纜，耐壓等級達到450/750V
The flate cables used for festoons are PVC insulated flexible flat cables rated for 450/750V,specially designed for cranes,hoists
小車移動供電系統有扁電纜、鍍鋅滑軌和電纜小滑車，滑動平穩
Festoon cables are suspended on cable saddles,fixed to cable trolleys,running in a galvanised C-track,which is connected to the main girder with bolted or welded support brackets
起升機構 Lifting units
X進的起升機構，免維護性好（詳見歐式起升機構-鋼絲繩葫蘆）
First class lifting units, maintenance free
安全保護 Safety protection
大車、小車三合一電機防墜保護，防止意外墜落
Gearmotor locker rope to protect drop
聲光報警裝置
Warning indicator: flashing lights and warning sound
無線防撞裝置
Wireless infra-detector for anti-collusion

起重機控制模式 Control Mode

地操 Pendant
操作簡便，無需設置專業駕駛員
Easy control, no additional driver necessary
雙擋按鈕
Two steps push button, with emergency stop
跟隨式或獨立滑道非跟隨式懸掛
Independent festoon station or fixed suspened under hoist
防護等級為IP65
Protection class IP65
壽命50萬次Life time 500,000
遙控 Remote Control
操作簡便，無需設置專業駕駛員，操作者在地面自由度大
Easy control, no additional driver, remote access
幾萬組頻點，互不干涉
Flexible frequency selection, total reliable
雙擋按鈕或搖桿式操縱桿
Two steps push button or joy stick station with emergency stop
防護等級為IP65 Protection class IP65
壽命50萬次Life time 500,000

多吊點懸掛起重機廠家

多支點懸掛起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務。更多多支點懸掛起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
