KSX型電動雙梁懸掛過軌起重機
雙梁懸掛過軌起重機介紹
12.5t電動雙梁懸掛過軌起重機是為發電機組配套的專用起重機械設備。其主要用途為檢修磨煤機使用，工作級別A3級，工作環境溫度-25 ~ +40℃。該起重機不適用于充滿腐蝕性氣體或相對溫度大于85%的場所。不宜吊運熔化金屬或有毒、腐蝕、易燃、易爆物品。本產品是一套組合設備，它由12.5t電動葫蘆小車、電動雙梁懸掛過軌起重機(大車運行電動)、手動雙梁懸掛過軌起重機(大車運行手動)和過軌裝置組成。整套設備由一個統一的電氣系統和一個按鈕開關操縱和控制。
雙梁懸掛過軌起重機說明
- 產品名稱：電動雙梁懸掛過軌起重機
- 別名別稱：過軌吊/過軌天車/航吊
- 型號規格：KSX/XG/LXG
- 產品產地：河南新鄉
- 非標定制：承接非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制產品
- 生產周期：30~40天
- 包裝形式：無/包裝另議
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：另計費用
- 售后方式：一年保修

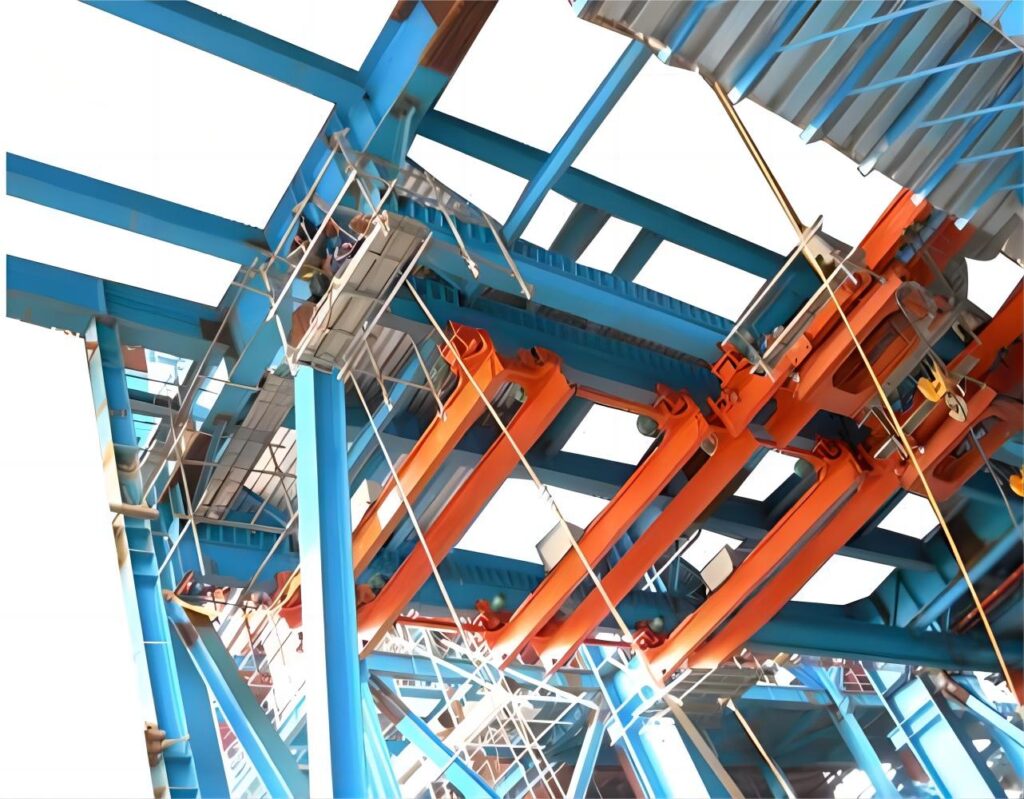

雙梁懸掛過軌起重機圖冊
雙梁懸掛過軌起重機參數

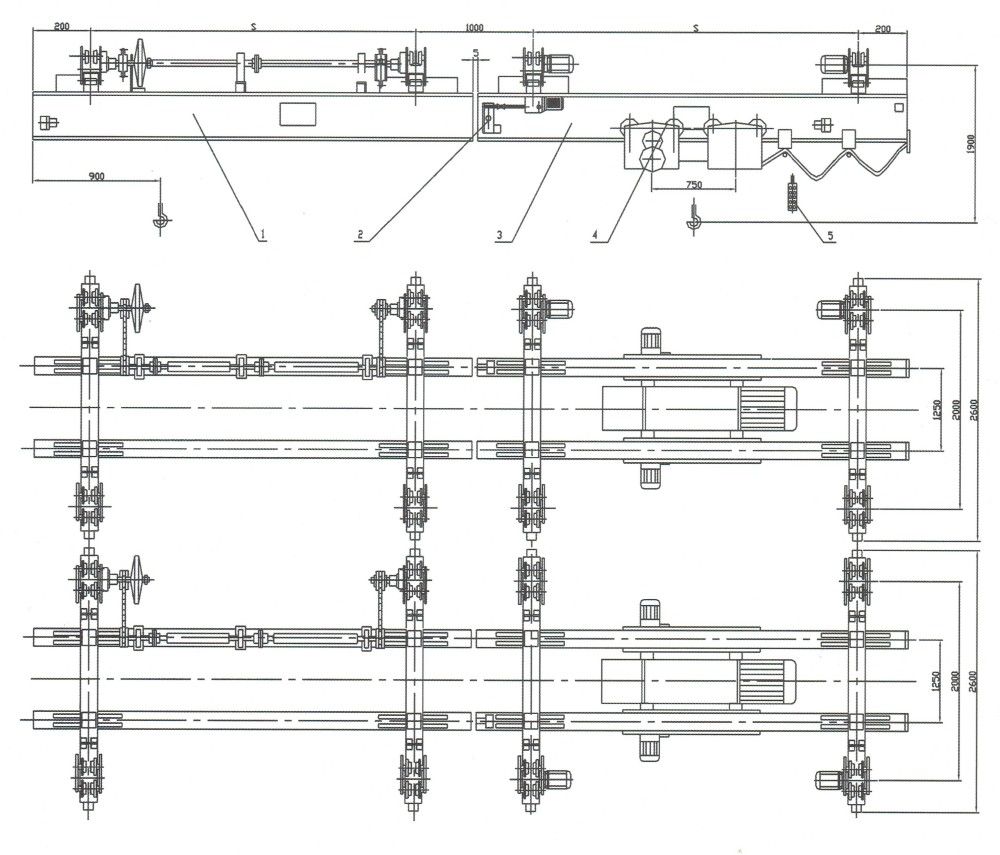

過軌起重機產品設計圖與圖號說明
圖號說明：1、電動雙梁懸掛過軌起重機(大車運行手動)；2、過軌裝置；3、電動雙梁懸掛過軌起重機(大車運行電動)；4、葫蘆小車；5、操作按鈕手柄盒。
葫蘆小車和大車手動起重機，均對稱布置，見上圖
雙梁懸掛過軌起重機技術參數表
| 項目 | 葫蘆小車 | 大車電動起重機 | 大車手動起重機 | |||
| 起重量 | 12.5 | 12.5 | 12.5 | |||
| 跨度 | (m) | 1.3 | 3.65 | 3.70 | ||
| 起升高度 | 8 | 3.50 | 3.90 | |||
| 工作級別 | M3 | A3 | A3 | |||
| 運行機構工作級別 | M3 | M3 | M3 | |||
| 速度 | 起升 | (m/min) | 4.66 | |||
| 運行 | 10 | 20 | ||||
| 運行電動機 | 型號 | ZDY12-4 | ZDY21-4 | 手動 | ||
| (KW) | 4×0.4 | 4×0.8 | ||||
| 起升電動機 | 型號 | ZD1 15-4 | ||||
| (KW) | 13 | |||||
| 車輪直徑 | Φ154 | |||||
| 質量 | 2020 | 4647/4599 | 4047/4086 | |||
| 最大輪壓（KN） | 9.075 | 20.83/20.29 | 19.83 | |||
雙梁懸掛過軌起重機廠家
電動雙梁懸掛過軌起重機廠家并提供非標起重量、起升高度、起升/運行速度等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多電動雙梁懸掛過軌起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
