32噸電動葫蘆雙梁起重機參數LH型32噸葫蘆雙橋式起重機尺寸
32噸電動葫蘆雙梁起重機介紹
LH型電動葫蘆雙梁橋式起重機（以下簡稱32噸起重機），LH型電動葫蘆雙梁起重機與CDI、MDI等形式的32噸電動葫蘆配套使用，成為一種有軌運行的32噸輕小型起重機，其適用起重量為32噸，適用跨度為7.5-35米，工作級別A3~A5,工作環境溫度在-25℃ ~ +40℃范圍內。

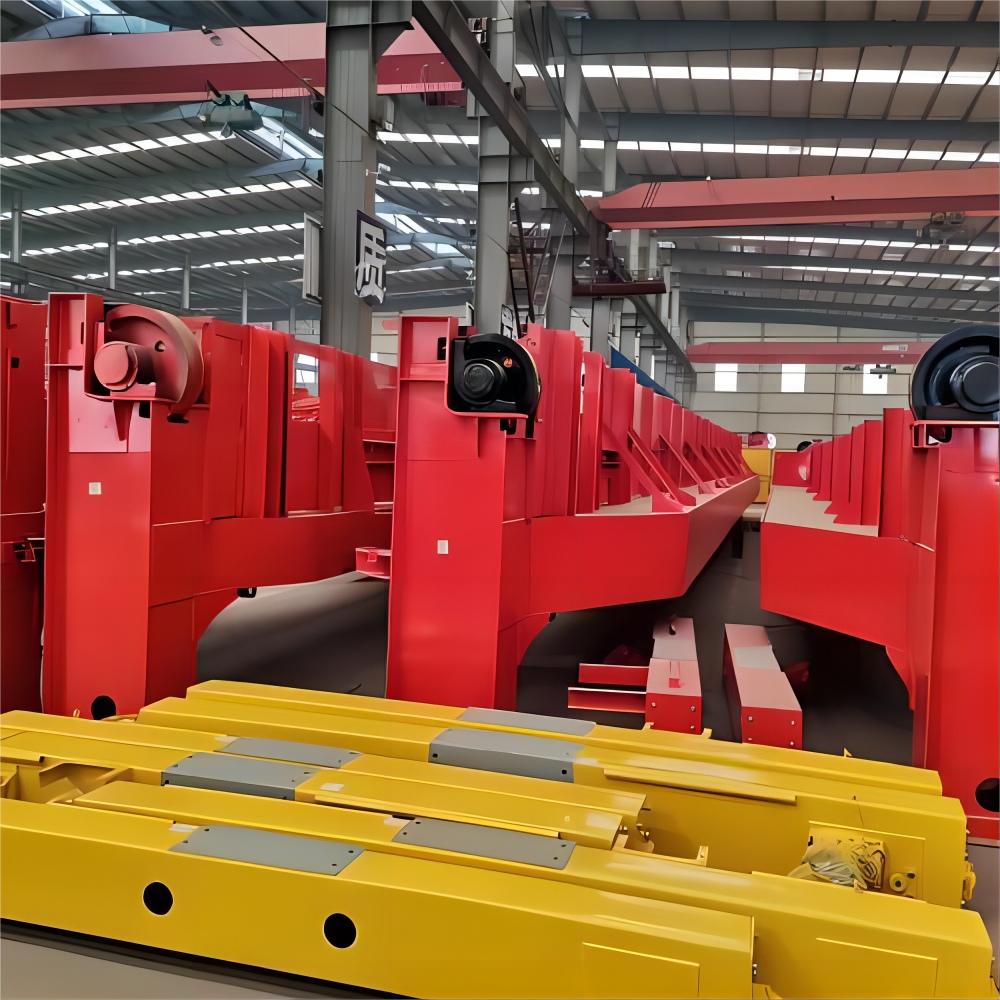

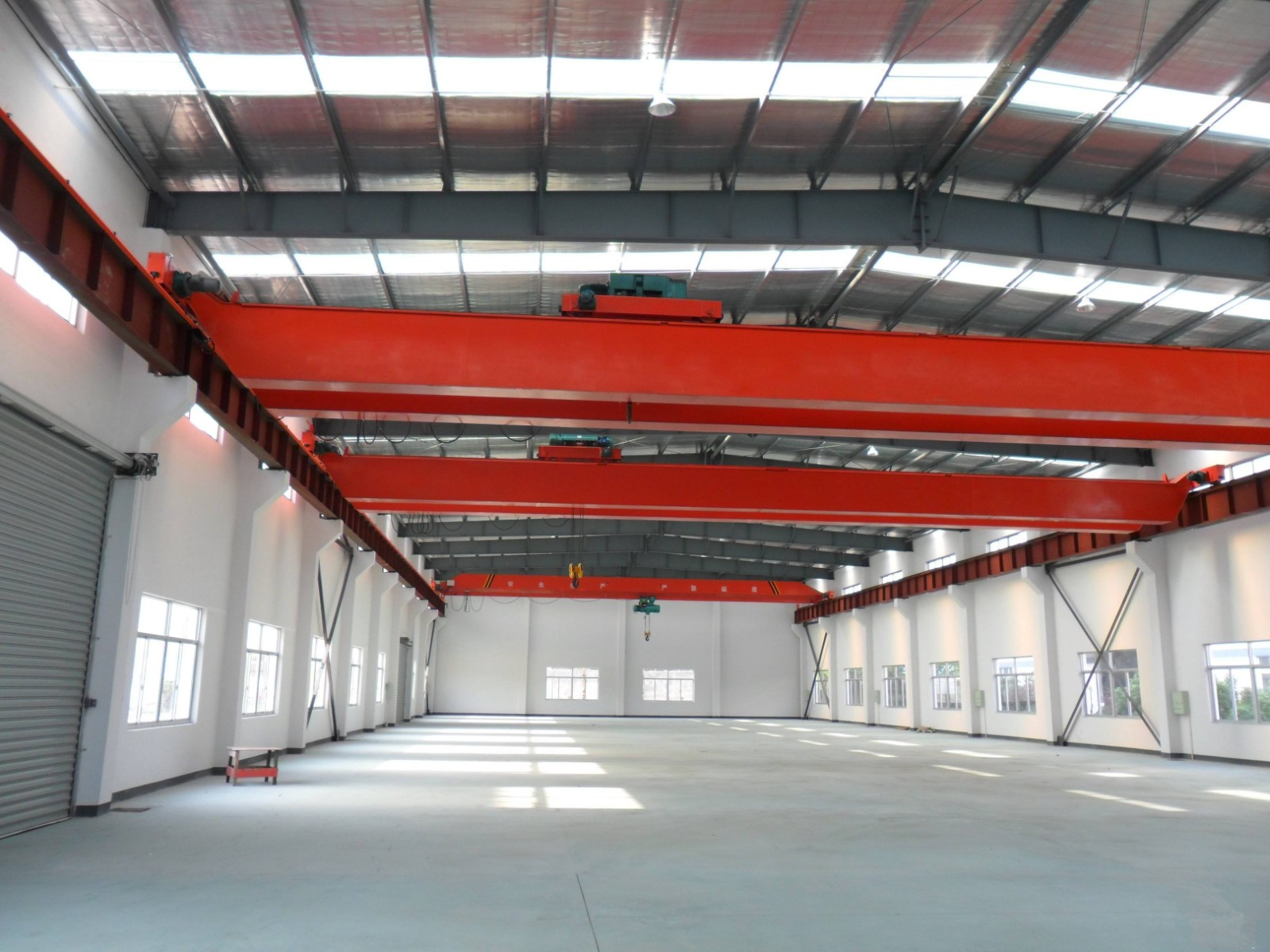

32噸電動葫蘆雙梁起重機圖片

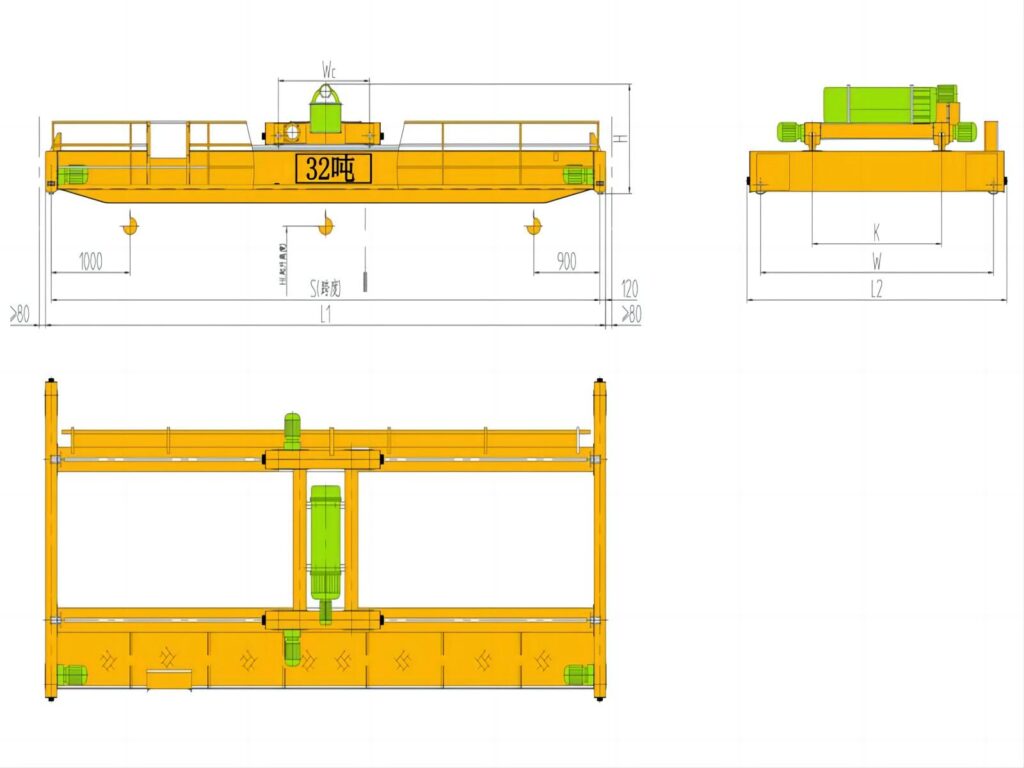

32噸電動葫蘆雙梁起重機結構圖
32噸電動葫蘆雙梁起重機技術參數
| 名 稱 | 型號單位 | LH型32噸葫蘆雙梁橋式起重機 (32噸起重機、32噸雙梁起重機、32t起重機、32噸橋式起重機)表示方法：LH32(325)-D ， LH32(325)-S | ||||||||||||
| 起重量Q | t | 32噸(32噸/5噸) 32t/5t | ||||||||||||
| 操縱型式 | 地面操縱，操縱室操縱 | |||||||||||||
| 大 車 | 運行速度V | m/min | 20 | 30 | 45 | |||||||||
| 電動機 | 型號 | ZDY122–4 | ||||||||||||
| 功率 | kw | 2×1.5 | ||||||||||||
| 轉速 | 轉/分 | 1380 | ||||||||||||
| 起升 | 電動葫蘆 | 型號 | CD1 MD1 | |||||||||||
| 起升高度 | m | 6、9、12 | ||||||||||||
| 起升速度V1 | m/min | 3.5 3.5/0.35 | ||||||||||||
| 小車 | 運行速度V2 | m/min | 20 | |||||||||||
| 工作類型 | A3~A5 | |||||||||||||
| 電源 | 3相 50HZ 380V | |||||||||||||
| 車輪直徑(大車/小車) | mm | φ500 /φ315 | ||||||||||||
| 薦用鋼軌 | 型號 | P30,P38,P43 | ||||||||||||
| 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| 最大輪壓Rmax | KN | 191 | 197 | 204 | 210 | 219 | 229 | 237 | 247 | |||||
| 總重W | KG | 14610 | 16830 | 19680 | 22200 | 25900 | 29910 | 33000 | 36970 | |||||
| 基本尺寸 | K | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | ||||
| W | mm | 4000 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | 4500 | |||||
| L2 | mm | 4920 | 4920 | 4920 | 4920 | 5520 | 5520 | 5520 | 5520 | |||||
| L1 | mm | 11000 | 14000 | 17000 | 20000 | 23000 | 26000 | 29000 | 32000 | |||||
| WC | mm | 2300 | ||||||||||||
| H | mm | 1988 | 2103 | |||||||||||
