YH型/HY型冶金鋼絲繩電動葫蘆
HY型冶金電動葫蘆
產品型號： HY型冶金；起升噸位： 2-10噸；起升高度： 9-20米；起升速度： 8/2-7/1.75米/分鐘；工作級別： M6
冶金電動葫蘆介紹：
HY型冶金電動葫蘆主要用于吊運熔融金屬的冶金起重機設備。工作環境溫度為-10℃ ~60℃ ,在40℃ 的環境溫度下,相對濕度不大于50%。電動葫蘆具有雙制動、雙限位、隔熱板等多種保護功能。

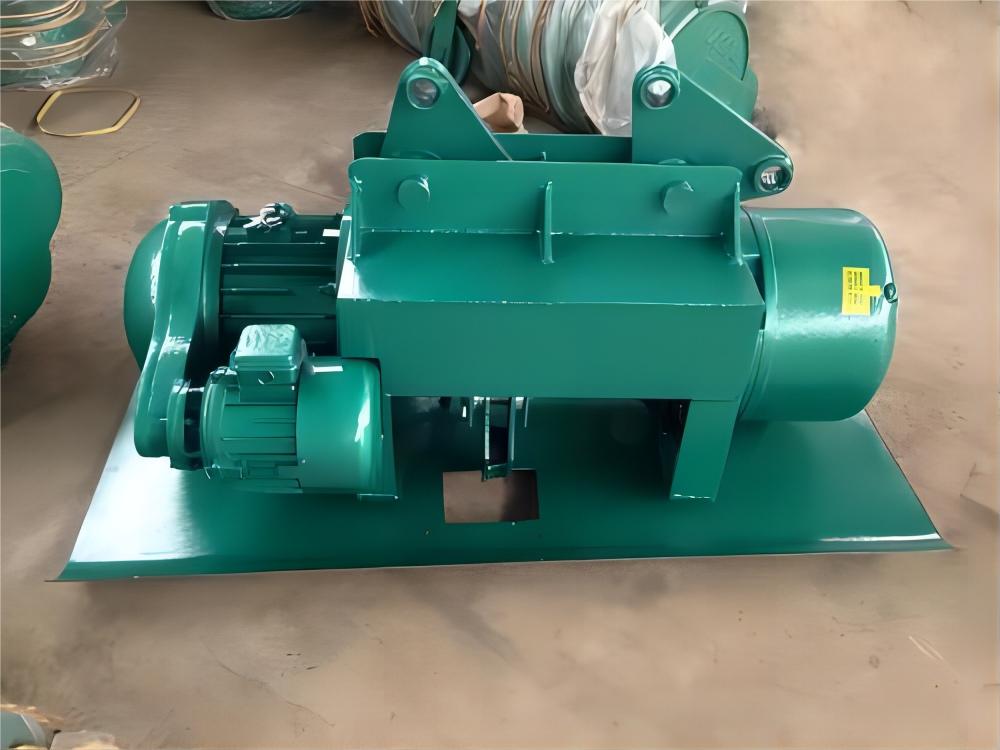

冶金電動葫蘆圖片：
冶金電動葫蘆應用：
冶金電動葫蘆可與LDY型冶金單梁起重機配套使用，也可安裝于車間固定下懸軌道單獨使用，是理想的輕型冶金起重設備。其他吊運熔融非金屬材料和吊運熾熱固態金屬的場所也可參照選用。
冶金電動葫蘆結構圖：
冶金電動葫蘆技術參數：
HY型冶金鋼絲繩電動葫蘆技術參數：
| 型號規格 | HY1T | HY2T | HY3T | HY5T | HY10T | ||
| 起升高度 | 米 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 6/9/12/18/24/30 | 9/12/18/24/30 | |
| 起升速度（/慢速） | 米/分 | 8 | 8 | 8 | 8 | 7 | |
| 運行速度 | 米/分 | 20 | 20 | 20 | 20 | 20 | |
| 鋼 | 繩直徑 | 毫米 | 7.4 | 11 | 13 | 15.5 | 15.5 |
| 絲 | 絲直徑 | 毫米 | 0.34 | 0.5 | 0.6 | 0.7 | 0.7 |
| 繩 | 結構形式 | 18*7+IWS | 18*7+IWS | 18*7+IWS | 18*7+IWS | 18*7+IWS | |
| 工字梁軌道型號 GB706-65 | 16-28b | 20a-32c | 20a-32c | 25a-45c | 32b-63c | ||
| 工作級別 | M6 | M6 | M6 | M6 | M6 | ||
| 型 號 | YZD 22-4 | YZD 31-4 | YZD 32-4 | YZD 41-4 | YZD 51-4 | ||
| 起 | 容量 | 千瓦 | 1.5 | 3 | 4.5 | 7.5 | 13 |
| 升 | 轉速 | 轉/分 | 1380 | 1380 | 1380 | 1380 | 1380 |
| 電 | 相數 | 3 | 3 | 3 | 3 | 3 | |
| 動 | 電壓 | 伏 | 380 | 380 | 380 | 380 | 380 |
| 機 | 電流 | 安培 | 4.3 | 7.6 | 11 | 18 | 30 |
| 頻率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |
| 型 號 | YZD 12-4 | YZD 12-4 | YZD 12-4 | YZD21-4 | YZD21-4 | ||
| 運 | 容量 | 千瓦 | 0.4 | 0.4 | 0.4 | 0.8 | 0.8 |
| 行 | 轉速 | 轉/分 | 1380 | 1380 | 1380 | 1380 | 1380 |
| 電 | 相數 | 3 | 3 | 3 | 3 | 3 | |
| 動 | 電壓 | 伏 | 380 | 380 | 380 | 380 | 380 |
| 機 | 電流 | 安培 | 1.25 | 1.25 | 1.25 | 2.4 | 2.4 |
| 頻率 | 周/秒 | 50 | 50 | 50 | 50 | 50 | |
| 接合次數 | 次/時 | 120 | 120 | 120 | 120 | 120 | |
| 工作制度 | JC% | 25% | 25% | 25% | 25% | 25% | |
