5噸歐式單梁起重機
5噸歐式單梁起重機介紹
LDC型5噸歐式電動單梁橋式起重機（以下簡稱5噸歐式單梁起重機），5噸歐式電動單梁起重機與5噸歐式電動葫蘆配套使用，成為一種有軌運行的輕小型起重機。
歐式單梁橋式起重機是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在主梁上懸掛歐式電動葫蘆起升機構，可左右、上下、前后實現物料物體在立體空間搬運。
新中式起重機設計按照國際標準：DIN（德國）、FEM（歐洲）、ISO（國際），具有剛性強、自重輕、結構設計出眾等優點。
5噸歐式單梁起重機圖片
5噸歐式單梁起重機優點
LDC歐標起重機與原有LDA型單梁起重機產品相比，自重減輕約15-30%，Z大輪壓減小約10-35%，可以降低起重機對廠房結構的要求，節約廠房制造成本，傳動機構的核心部件減速機全部采用硬齒面，高精度齒輪，加上鋼制卷筒，鍛造車輪以及變頻調速系統的應用。

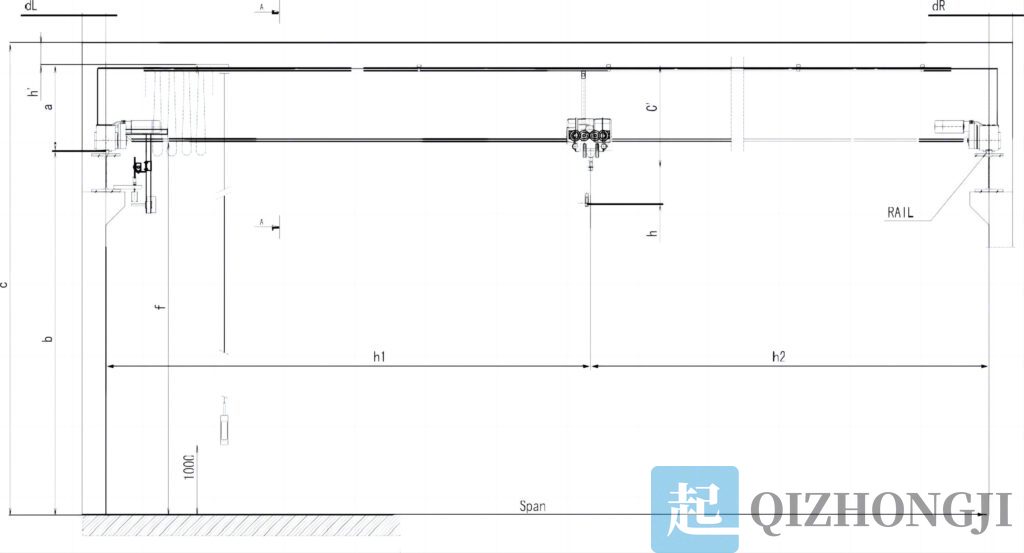

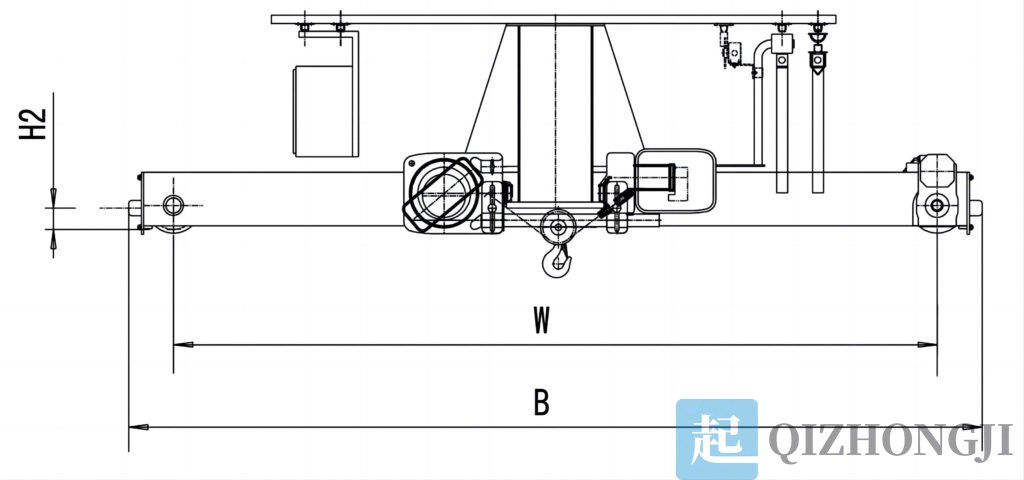

5噸歐式單梁起重機結構圖
5噸歐式單梁起重機配置
歐式單梁起重機是一種常見的工業起重機械，主要用于工廠、車間等場所的貨物搬運和起重作業。它的主要特點是采用單梁結構，懸掛在車間的頂部，通過電動機驅動梁運行，具有起重能力強、靈活性高等優點。
歐式單梁起重機通常由電動葫蘆、電動機、減速機、制動器、輪組、單梁桁架、行走機構、懸掛裝置等組成。起重機可根據用戶的不同需求定制，包括起重高度、起重能力、工作速度、工作環境等方面要求。
5噸歐式單梁起重機技術參數
| 歐式起重機_歐式單梁5t起重機_主要技術參數及尺寸表 | ||||||||||||
| 跨度 | Span | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | ||
| 歐式起重機基本參數表 | ||||||||||||
| 基本參數BasicData | 整機自重 | Crane Weight | t | 1.56 | 2.01 | 2.82 | 3.69 | 4.77 | 5.77 | 6.81 | 8.9 | |
| 小車自重最大輪壓 | Trolley Weight | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.33 | 0.33 | 0.33 | |||
| Max.Wheel Load | kN | 27.5 | 29.6 | 32.4 | 34.7 | 37.4 | 39.8 | 42.4 | 47.7 | |||
| 最小輪壓 | Min.Wheel Load | 5.2 | 5.6 | 6.9 | 8.8 | 11.3 | 13.8 | 16.2 | 21.1 | |||
| 大車車輪數 | Crane Wheel Q’ty | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 推薦軌道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | P22 | |||
| 歐式起重機運行速度表 | ||||||||||||
| 速度Speed | 起升速度 | Lifting Speed | m/m in | 5/0.83 | ||||||||
| 小車速度 | Trolley Speed | 0-20 | ||||||||||
| 大車速度 | Bridge Speed | 0-32 | ||||||||||
| 歐式起重機電機功率表 | ||||||||||||
| 電機功率MotorPower | 起升電機 | Lifting Motor | K | ) | 4.5/) | 4.5/0.7 | 4.5/0.7 | 4.5/0.7 | 4.5/0.7 | 4.5/0.7 | ||
| 小車電機 | Trolley Motor | 0.45 x | 0.45 X | 24 | .45 x | 0.45×1 | 0.45×1 | 0.45 x 1 | 0.45 x 1 | |||
| 大車電機 | Bridge Motor | 0.37×2 | 45X | 45 x 2 | 0.65×2 | 0.65×2 | 0.65×2 | 1.1 x2 | ||||
| 整機功率 | Crane Power | 5.69 | 0 5 | 0。85 | 6.25 | 6.25 | 6.25 | 7.2 | ||||
| 歐式起重機主要尺 寸表 | ||||||||||||
| 主要尺寸MainDimension | 軌頂標高 | Top of Rail Height | b | mm | 9000(或根據用戶制定or specified by clients ) | |||||||
| 安全凈空 | Top Clearance | 200《GB/T 14405-2011) | ||||||||||
| 吊鉤至起重機頂高度 | Hook to Crane Top | 904 | 984 | 99 | 1108 | 1236 | 1419 | 1539 | 1586 | |||
| 軌道至起重機頂高度 | Rail to Crane To | d | 600 | 600 | 750 | 750 | 850 | 950 | 950 | 1000 | ||
| 起升高度 | Lifting Height | h | 8552 | 8502 | 8645 | 8557 | 8353 | 8281 | 8603 | 8340 | ||
| 屋頂最低點高 | Ceiling to Floor | C | 9800 | 9800 | 9950 | 9950 | 10050 | 10150 | 10150 | 10200 | ||
| 梁底高度 | Girder Bottom | f | 8950 | 8900 | 9043 | 8953 | 8814 | 8742 | 8999 | 8848 | ||
| 吊鉤左極限 | Hook Approach L. | hi | 450 | 450 | 540 | 540 | 690 | 690 | 690 | 710 | ||
| 品鉤右極限 | Hook Approach R. | h2 | 410 | 410 | 490 | 490 | 540 | 540 | 540 | 560 | ||
| 軌道中心至 左側墻 | Rail Center to Left Wall | dL | 206 | 206 | 208 | 208 | 230 | 232 | 232 | 246 | ||
| 軌道中心至 右側墻 | Rail Center to RightWall | dR | 206 | 206 | 208 | 208 | 230 | 232 | 232 | 246 | ||
| 大車輪距 | Bridge Wheel Base | W | 1800 | 1800 | 1800 | 2200 | 2700 | 3100 | 3800 | 4500 | ||
| 小車基距 | Trolley Rail Guage | Lx | / | / | / | / | / | / | / | / | ||
| 緩沖器高度 | Buffer Height | H2 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | ||
| 整機寬度水平側向力 | Crane Width | B | 2096 | 2096 | 2156 | 2556 | 3150 | 3550 | 4290 | 5010 | ||
| Guiding(contact) | S | kN | 9.5 | 10.5 | 11.5 | 12.5 | 13.5 | 14.9 | 15 | 15.1 | ||
| 緩沖力 | Buffer Force | Bf | kN | 11 | 15 | 19 | 23 | 27 | 32 | 36 | 40 | |
