運行式環鏈葫蘆介紹
HS型環鏈電動葫蘆(電動小車運行式)主要型號有：HS01-01、HS02-01、HS02-02、HS03-01、HS03-02、HS05-02、HS075-03Y、HS10-04Y、HS15-06Y、HS20-08Y、HS25-10Y、HS30-12Y等，起重量有1噸、2噸、3噸、5噸、7.5噸、10噸、15噸、20噸、25噸、30噸，HS系列運行式環鏈葫蘆適用于電動單梁起重機（天車、吊機、行車）和工字鋼單軌吊配套使用。
運行式環鏈葫蘆說明
- 產品名稱：HS型環鏈葫蘆(運行式)
- 別名別稱：鏈條葫蘆/鏈?zhǔn)胶J/電動倒鏈
- 型號規格：HS型
- 所屬類別：環鏈電動葫蘆
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：部分現貨
- 生產周期：3~10天
- 包裝形式：木箱包裝
- 供貨范圍：全國
- 送達方式：自提或物流托運
- 是否安裝：安裝另議
- 發貨地區：河南長垣
運行式環鏈葫蘆圖冊
運行式環鏈葫蘆參數

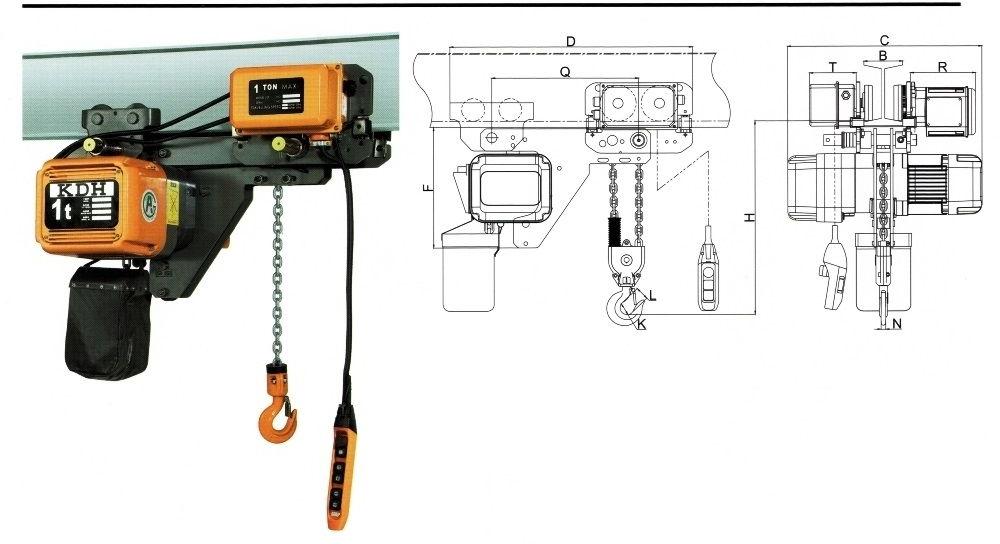

HS型1~7.5噸(運行式)環鏈葫蘆產品及外形尺寸圖
HS型1~7.5噸環鏈葫蘆(運行式)技術參數表
| 型號 | 起重量(Ton) | 標準起升高度 | 起升速度(m/min) | 起升電動機 | 運行電動機 | 凈重 |
| 功率(Kw) | 轉速(r/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 功率(Kw) | 轉速(r/min) | 運行速度(m/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 葫蘆 | 跑車 |
| HS01-01Y | 1 | 4 | 7.1 | 1.5 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 47 | 38 |
| HS02-01Y | 2 | 4 | 7.0 | 3.0 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 91 | 44 |
| HS02-02Y | 2 | 4 | 3.5 | 1.5 | 1440 | 3 | 380 | 50 | 0.4 | 1440 | 11/21 | 3 | 380 | 50 | 54 | 44 |
| HS03-01Y | 3 | 4 | 7.0 | 3.6 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 104 | 55 |
| HS03-02Y | 3 | 4 | 3.5 | 3.0 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 108 | 55 |
| HS05-02Y | 5 | 4 | 3.5 | 3.6 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 132 | 77 |
| HS075-03 Y | 7.5 | 4 | 3.5 | 3.6 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 175 | 77 |
HS型1~7.5噸環鏈葫蘆(運行式)外形尺寸表
| 型號 | 額定
載荷 | H(mm) | A(mm) | B(mm) | D(mm) | C(單速) | C(雙速) | T(mm) | W(mm) | E(mm) | R(mm) | K(mm) | L(mm) | U(mm) | N(mm) | / |
| HS01-01Y | It | 480 | 300 | 291 | 340 | 610 | 630 | 150 | 240 | 570 | 200 | 42 | 32 | 42 | 24 | / |
| HS02-01Y | 2t | 530 | 320 | 308 | 370 | 710 | 770 | 150 | 240 | 690 | 200 | 49 | 40 | 49 | 29 | / |
| HS02-02Y | 2t | 570 | 320 | 291 | 365 | 610 | 630 | 150 | 240 | 670 | 200 | 49 | 40 | 49 | 29 | / |
| HS03-01Y | 3t | 550 | 330 | 308 | 375 | 710 | 770 | 150 | 240 | 700 | 200 | 59 | 48 | 59 | 34 | / |
| HS03-02Y | 3t | 700 | 330 | 308 | 380 | 710 | 770 | 150 | 240 | 800 | 200 | 59 | 48 | 59 | 34 | / |
| HS05-02Y | 5t | 750 | 360 | 308 | 386 | 710 | 770 | 150 | 240 | 900 | 220 | 60 | 48 | 60 | 43 | / |
| HS075-03Y | 7.5t | 960 | 360 | 308 | 486 | 700 | 770 | 150 | 240 | 100 | 220 | 60 | 48 | 60 | 48 | / |

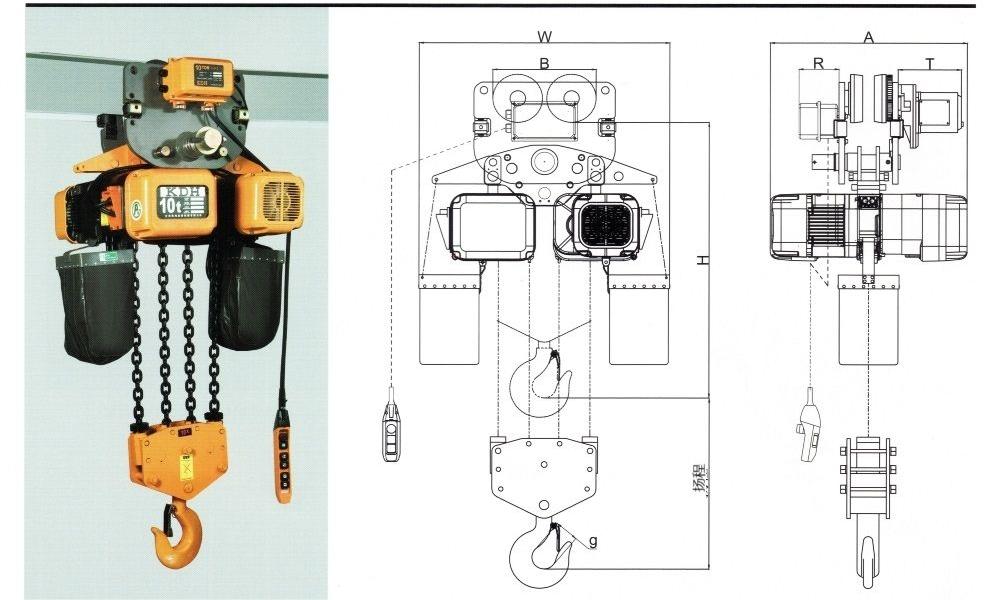

HS型10~30噸(運行式大容量)大噸位環鏈葫蘆產品及外形尺寸圖
HS型10~30噸環鏈葫蘆(運行式)技術參數表
| 型號 | 起重量(Ton) | 起升高度 | 起升速度(m/min) | 起升電動機 | 運行電動機 |
| 功率(Kw) | 轉速(r/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 功率(Kw) | 轉速(r/min) | 運行速度(m/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 工字鋼梁軌道 |
| HS10-04Y | 10 | 4 | 3.5 | 3.6×2 | 1440 | 3 | 380 | 50 | 0.75 | 1440 | 11/21 | 3 | 380 | 50 | 150-300 |
| HS15-06Y | 15 | 4 | 2.3 | 3.6×2 | 1440 | 3 | 380 | 50 | 0.75×2 | 1440 | 11/21 | 3 | 380 | 50 | 150-300 |
| HS20-08Y | 20 | 4 | 1.75 | 3.6×2 | 1440 | 3 | 380 | 50 | 0.75×2 | 1440 | 11/21 | 3 | 380 | 50 | 150-300 |
| HS25-10Y | 25 | 4 | 1.4 | 3.6×2 | 1440 | 3 | 380 | 50 | 0.75×2 | 1440 | 11/21 | 3 | 380 | 50 | 150-300 |
| HS30-12Y | 30 | 4 | 1.17 | 3.6×2 | 1440 | 3 | 380 | 50 | 0.75×2 | 1440 | 11/21 | 3 | 380 | 50 | 150-300 |
HS型10~30噸環鏈葫蘆(運行式)尺寸規格表
| 型號 | 荷重(Ton) | 單位 | 凈重 | 揚程每增1m應加的重量 |
| H | W | B | A | R | T | Chain | 葫蘆 | 跑車 |
| HS10-04Y | 10 | 1180 | 956 | 370 | 770 | 140 | 220 | Φ11.2 | 303 | 100 | 10.4 |
| HS15-06Y | 15 | 1310 | 1025 | 856 | 770 | 140 | 220 | Φ11.2 | 404 | 77×2 | 16.0 |
| HS20-08Y | 20 | 1345 | 1205 | 1106 | 770 | 140 | 220 | Φ11.2 | 476 | 77×2 | 21.2 |
| HS25-10Y | 25 | 1450 | 1395 | 1280 | 770 | 140 | 220 | Φ11.2 | 580 | 200 | 26.5 |
| HS30-12Y | 30 | 1600 | 1615 | 1480 | 770 | 140 | 220 | Φ11.2 | 680 | / | 31.8 |
運行式環鏈葫蘆廠家
HS型電動小車運行式電動葫蘆貨源產地生產廠家還為國內外用戶提供HS低凈空型環鏈葫蘆、HS型大噸位環鏈葫蘆、HS型掛鉤式環鏈葫蘆和無塵潔凈/雙吊鉤（吊點）/顛倒反吊型/變頻雙速等標準型和特殊型單速雙速環鏈葫蘆的設計制造和安裝維修。更多凱噸環鏈葫蘆的設計制造標準規范、產品特性、防護等級、工作級別、電機功率、型號規格、技術參數、外形尺寸和產品選型、使用說明、常見問題故障排除與維保重點事項以及成套產品和零部件價格報價請聯系客服咨詢。
