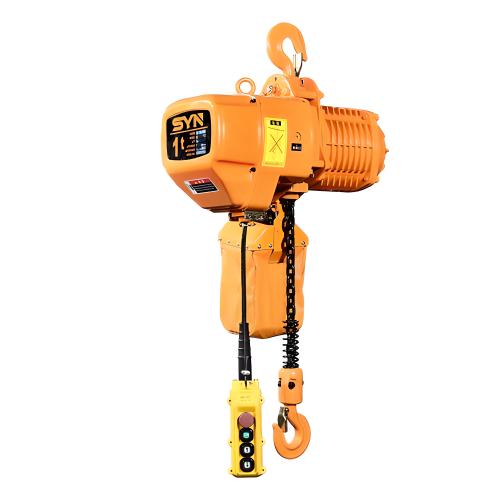

HS系列掛鉤式環鏈葫蘆
環鏈葫蘆介紹
HS系列環鏈電動葫蘆(掛鉤式)主要型號有：HS01-01 IS、HS02-01 IS、HS02-02 IS、HS03-01 IS、HS03-02 IS、HS05-02 IS、HS075-03 IS、HS10-041、HS15-061、HS20-081、HS25-101、HS30-121等，起重量有1噸、2噸、3噸、5噸、7.5噸、10噸、15噸、20噸、25噸、30噸，新型環鏈電動葫蘆產品適用配套于LH型葫蘆雙梁起重機（天車、吊機、行車）和KBK軌道組合式起重機、KBK軌道式懸臂吊或掛在固定吊環上面使用。
環鏈葫蘆說明
- 產品名稱：環鏈葫蘆(掛鉤式)
- 別名別稱：鏈條葫蘆/鏈?zhǔn)胶J/電動倒鏈
- 型號規格：HS型
- 所屬類別：環鏈電動葫蘆
- 產品產地：河南新鄉
- 是否定制：可定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：部分現貨
- 生產周期：3~15天
- 包裝形式：木箱包裝
- 供貨范圍：全國
- 送達方式：自提或物流托運
- 是否安裝：安裝另議
- 發貨地區：河南長垣
環鏈葫蘆圖冊
環鏈葫蘆參數
HS型1~7.5噸(掛鉤式)環鏈葫蘆產品及外形尺寸圖
HS型1~7.5噸環鏈葫蘆(掛鉤式)技術參數表
| 型號 | 起重量 | 標準起高度 | 起升速度(m/min)* (雙速) | 起升馬達3相 | 運行馬達(3相) | 工作等級 | 包裝尺寸 | 鏈條直徑(Φ) | 凈重 | 揚程每增1m應加的重量 | |||||||
| 高速 | 低速 | 功率(Kw) | 轉速(r/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 功率(Kw) | 轉速(r/min) | 運行速度(m/min) | ||||||||
| HS01-01 IS | 1t | 4 | 7 | 2.3 | 1.5 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 68*34*40 | 7.1mm | 58 | 1.1 |
| HS02-01 IS | 2t | 4 | 7 | 2.3 | 3.0 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 76*40*48 | 10mm | 110 | 2.1 |
| HS02-02 IS | 2t | 4 | 3.5 | 1.2 | 1.5 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 68*34*40 | 7.1mm | 68 | 2.2 |
| HS03-01 IS | 3t | 4 | 7 | 2.3 | 3.6 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 76*40*48 | 11.2mm | 118 | 2.6 |
| HS03-02 IS | 3t | 4 | 3.5 | 1.2 | 3.0 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 76*40*48 | 10mm | 128 | 4.4 |
| HS05-02 IS | 5t | 4 | 3.5 | 1.2 | 3.6 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 76*40*48 | 11.2mm | 135 | 5.2 |
| HS075-03 IS | 7.5t | 4 | 2.3 | 0.8 | 3.6 | 1440 | 3 | 380 | 50 | / | / | / | M5 | 76*55*75 | 11.2mm | 175 | 7.8 |
| 注明:雙速為變頻雙速,默認速比為3:1 若有其它速度要求,請與我司聯系! | |||||||||||||||||
HS型1~7.5噸環鏈葫蘆(掛鉤式)外形尺寸表
| 型號 | 額定 載荷 | H(mm) | B(mm) | D(mm) | A(單速)mm | A(雙速)mm | C(mm) | E(mm) | ((mm) | J(mm) | K(mm) | L(mm) | M(mm) | N(mm) | / | / |
| HS01-01 IS | 1t | 450 | 291 | 340 | 630 | 630 | 570 | 150 | 42 | 32 | 42 | 32 | 24 | 24 | / | / |
| HS02-01 IS | 2t | 540 | 308 | 370 | 700 | 770 | 690 | 240 | 49 | 40 | 49 | 40 | 29 | 29 | / | / |
| HS02-02 IS | 2t | 640 | 291 | 365 | 600 | 600 | 770 | 180 | 49 | 40 | 49 | 40 | 29 | 29 | / | / |
| HS03-01 IS | 3t | 550 | 308 | 375 | 700 | 770 | 700 | 240 | 59 | 48 | 59 | 48 | 34 | 34 | / | / |
| HS03-02 IS | 3t | 750 | 308 | 380 | 700 | 770 | 980 | 300 | 59 | 48 | 59 | 48 | 34 | 34 | / | / |
| HS05-02 IS | 5t | 820 | 308 | 386 | 700 | 770 | 1020 | 300 | 60 | 48 | 60 | 48 | 43 | 43 | / | / |
| HS075-03 IS | 7.5t | 1080 | 308 | 486 | 700 | 770 | 1100 | 450 | 85 | 80 | 85 | 80 | 48 | 48 | / | / |
HS型10~30噸(掛鉤式大容量)大噸位環鏈葫蘆產品及外形尺寸圖
HS型(掛鉤式大容量)大噸位環鏈葫蘆技術參數表
| 型號 | 起重量(Ton) | 起升高度 | 起升速度(m/min) | 起升電動機 | 運行電動機 | |||||||||
| 功率(Kw) | 轉速(r/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 功率(Kw) | 轉速(r/min) | 運行速度(m/min) | 相數 | 電壓(V) | 頻率(Hz/s) | ||||
| HS10-041 | 10 | 4 | 3.5 | 3.6×2 | 1440 | 3 | 380 | 50 | / | / | / | / | / | / |
| HS15-061 | 15 | 4 | 2.3 | 3.6×2 | 1440 | 3 | 380 | 50 | / | / | / | / | / | / |
| HS20-081 | 20 | 4 | 1.75 | 3.6×2 | 1440 | 3 | 380 | 50 | / | / | / | / | / | / |
| HS25-101 | 25 | 4 | 1.4 | 3.6×2 | 1440 | 3 | 380 | 50 | / | / | / | / | / | / |
| HS30-121 | 30 | 4 | 1.17 | 3.6×2 | 1440 | 3 | 380 | 50 | / | / | / | / | / | / |
HS型(掛鉤式大容量)大噸位環鏈葫蘆尺寸規格表
| 型號 | 荷重(Ton) | 單位 | 凈重 | 揚程每增1m應加的重量 | |||||
| H | A | B | W | g | Chain | ||||
| HS10-041 | 10 | 1200 | 770 | 849 | 956 | 80 | Φ11.2 | 303 | 10.4 |
| HS15-061 | 15 | 1300 | 770 | 1022 | 1025 | 86 | Φ11.2 | 404 | 16.0 |
| HS20-081 | 20 | 1350 | 770 | 1198 | 1205 | 102 | Φ11.2 | 476 | 21.2 |
| HS25-101 | 25 | 1380 | 770 | 1380 | 1395 | 150 | Φ11.2 | 580 | 26.5 |
| HS30-121 | 30 | 2200 | 770 | 1600 | 1615 | 195 | Φ11.2 | 680 | 31.8 |
環鏈葫蘆廠家
HS型電動掛鉤式電動葫蘆貨源產地生產廠家還為國內外用戶提供HS低凈空型環鏈葫蘆、HS型大噸位環鏈葫蘆、HS型電動運行式環鏈葫蘆和無塵潔凈/雙吊鉤（吊點）/顛倒反吊型/變頻雙速等標準型和特殊型單速雙速環鏈葫蘆的設計制造和安裝維修。更多環鏈葫蘆的設計制造標準規范、產品特性、防護等級、工作級別、電機功率、型號規格、技術參數、外形尺寸和產品選型、使用說明、常見問題故障排除與維保重點事項以及成套產品和零部件價格報價請聯系客服咨詢。
