QY系列絕緣雙梁起重機
絕緣起重機產品介紹
QY型絕緣吊鉤雙梁起重機,適用于冶金、煉鋁、鎂、銅等電解質有色金屬材料的工廠車間,為了防止在工作過程中,帶電設備的電流可能通過被吊的鋼件傳到起重機上,危機司機生命和設備安全,故在起重機上設置了兩道絕緣即吊鉤與滑輪,起升機構與小車架,小車架與大車,本起重機均為重級工作級別,主起升雙制動器,國家行業標準：JB/T8907-1999。

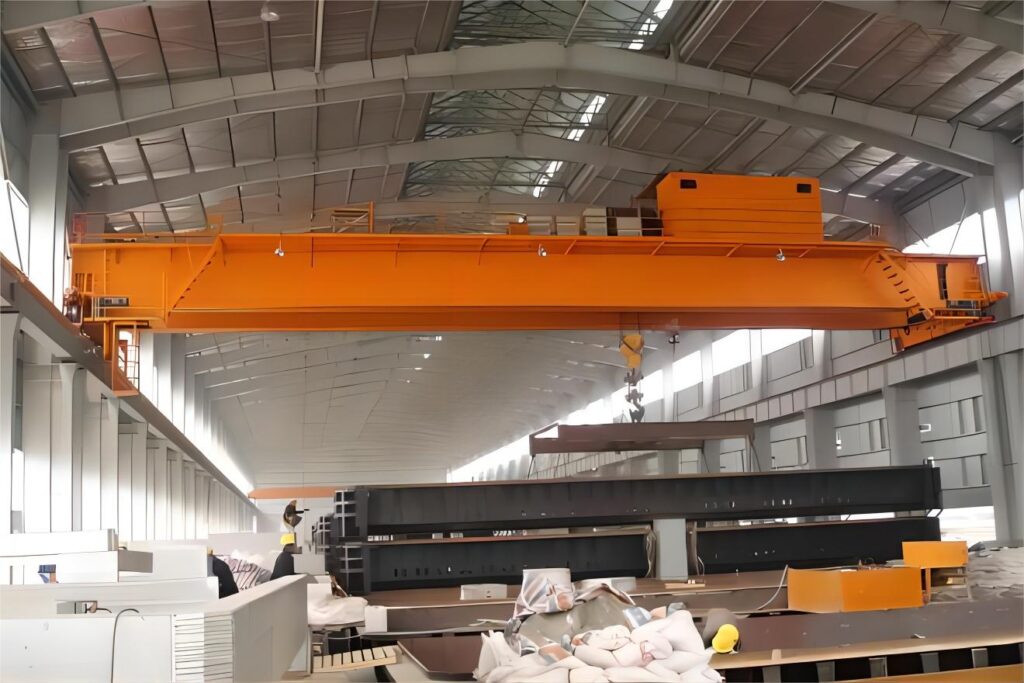

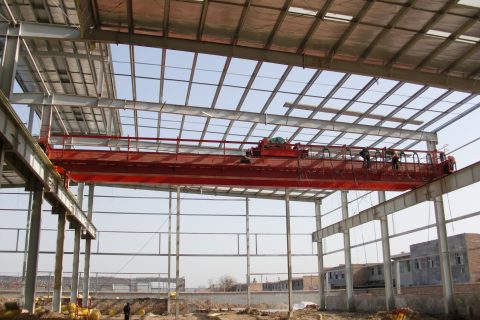

絕緣起重機圖片
絕緣起重機特征描述
QY型絕緣吊鉤橋式起重機是屬于單小車通用橋式起重機,起重機運行路徑需安裝行走梁,并假設軌道以適合起重機來回縱向移動,同時依靠小車的橫向移動,輔助起重吊鉤的升降來吊運工廠貨物,大噸位級別的起重機訂購需做好型式試驗。
絕緣起重機工作級別
A5級適用于工作繁重程度不是很高的一般機械加工與裝配車間、金屬結構車間、機械維修車間等;
A6、A7級適用于工作較為頻繁或連續生產或連續搬運的場合,還可以作為冶金和鑄造車間的鋪助吊運;其使用環境溫度在-20-40℃,相對濕度≤85%;另外A7級起重量小于50t的可用于冶金和鑄造車間吊運熔融金屬,其使用環境溫度為-20~60℃。本起重機露天使用應注明,以便配套防雨裝置。
絕緣起重機技術參數
| 跨度（道軌中心距） | 7.5米-35米 | |||||
| 提升高度 | 6米,9米,12米或其他高度 | |||||
| 起重量 | 5噸 | 10噸 | 16/3.2t | 20/5t | 32/5t | 50/10t |
| 提升速度（m / min） | 12.5 | 8.5 | 7.9/14.5 | 7.1/12.7 | 7.5/12.7 | 5.9/13.2 |
| 小車運行速度（m / min） | 37.2 | 43.8 | 44.6 | 44.6 | 42.4 | 38.5 |
| 大車運行速度（m / min） | 90.7 | 90.7 | 84.7 | 84.7 | 87.6 | 74.6 |
| 工作等級 | A5 / A6 | |||||
| 電源 | 380V,50HZ,3相（或其他標準） | |||||
| 工作溫度 | -20-45℃ | |||||
| 控制方式 | 手柄線操控,駕駛室控制或遙控 | |||||
絕緣加料起重機是在絕緣橋式起重機的基礎上通過增設加料小車，完成下列工藝操作:
·為電解槽加氟化鋁
·吊運電解槽上部機構和槽殼
·出鋁并計量
·吊運陽極母線提升框架
·電解車間的其它零星吊運作業
主要用于電解車間內高溫熔鹽、大電流、強磁場、多粉塵和氟化氫氣氛的環境。
絕緣加料起重機由橋架、大車運行機構、工具小車、出鋁小車、加料小車、電氣控制系統、空壓機及氣路控制系統、液壓站及油路控制系統幾部分組成。
橋架采用三梁三小車結構，主梁上鋪有供小車行駛用的軌道，偏軌布置，起重小車和出鋁小車同軌道運行，加料小車在另側軌道運行。
大車運行機構采用8輪2驅動，配軸裝式三合一減速器，設有水平導向輪、
工具小車用于吊運一般物品，起升機構類似于吊鉤橋式起重機，運行機構采用軸裝式三合一驅動。
出鋁小車是出鋁及吊運重物的專用機構。結構形式同工具小車一樣。為保證吊鉤無擺動，設有剛性導向架。并用電子稱對鋁水稱重，可大屏幕顯示單臺槽吸鋁量和累加量及總重。運行機構采用軸裝式三合一驅動。吊鉤絕緣防磁。
加料小車由運行機構、車架、料倉、下料管卷揚裝置、料倉上下限料位計、料位電子測量裝置及下料閥等部件組成。運行機構采用軸裝式三合一驅動。
司機室和電氣室均配有工業冷暖空調。
