5/5噸10/10噸16/16噸抓斗、吊鉤兩用橋式起重機技術參數
抓斗吊鉤兩用橋式起重機是在散料場所使用較多的一種雙梁橋式起重機，型號為QN，QN型抓斗吊鉤兩用橋式起重機既可使用抓斗抓取各類散狀物料，也可利用吊鉤吊取其他重物。小編為大家介紹下5/5噸、10/10噸、16/16噸抓斗吊鉤兩用橋式起重機的技術參數。

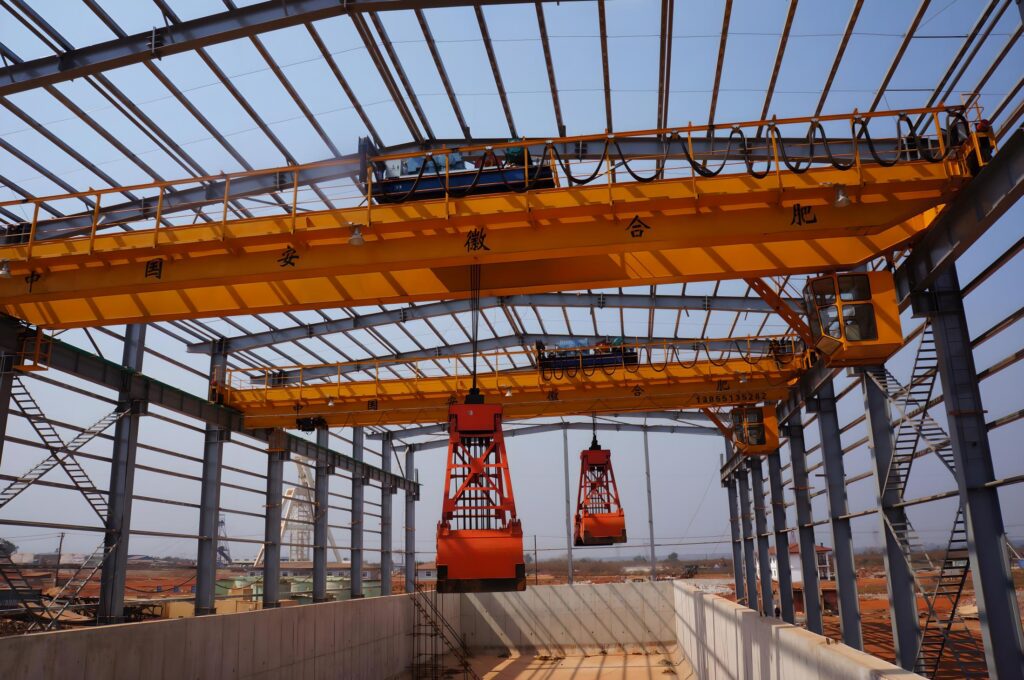

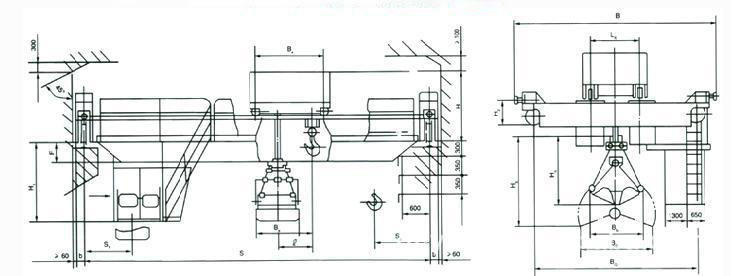

抓斗、吊鉤兩用橋式起重機起重機結構圖：
5/5噸10/10噸16/16噸抓斗、吊鉤兩用橋式起重機技術參數表
| 起重量 Lifting Weight | t | 5/5 | 10/10 | 16/16 | ||||||||||||||||||||
| 跨度 Span m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
| 最大起升高度Max Lifting Height | m | 20/22 | 18/22 | 22 | ||||||||||||||||||||
| 工作級別 Working class | A6 | |||||||||||||||||||||||
| 速度 Speed | 起升 Lift | m/min | 40.1/15.4 | 40.26/14.5 | 41.8/13 | |||||||||||||||||||
| 小車運行 handcar travel | 44.6 | 45.6 | 43.2 | |||||||||||||||||||||
| 大車運行 crat travel | 93.7 | 113 | 112.5 | 101 | 98 | 87.3 | ||||||||||||||||||
| 電機 Motor | 起升 Lift | 抓斗 Grab | Type/ kw | YZR225-8/22 | YZR208S-10/37 | YZR315M-10/75 | ||||||||||||||||||
| 吊鉤 Hook | YZR180L-6/15 | YZR225M-8/22 | YZR250M1-6/37 | |||||||||||||||||||||
| 小車運行 handcar travel | YZR132M2-6/3.7 | YZR160M1-6/5.5 | YZR160M2-6/7.5 | |||||||||||||||||||||
| 大車運行 crat travel | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR200L-8/15×2 | |||||||||||||||||||
| 主要尺寸 （mm） Main Size | B | 6355 | 6485 | 7090 | 6385 | 6485 | 7145 | 6870 | 7000 | |||||||||||||||
| Ba | 4000 | 4100 | 5000 | 4000 | 4100 | 5000 | 4800 | 5000 | ||||||||||||||||
| BX | 3550 | 4420 | 5250 | |||||||||||||||||||||
| b | 230 | 230 | 250 | 250 | 300 | |||||||||||||||||||
| LX | 2000±2 | 2000±2 | 2500 | |||||||||||||||||||||
| H | 1893 | 1943 | 2095 | 2185 | 2418 | 2548 | ||||||||||||||||||
| H1 | 2548 | 2608 | 2708 | 2858 | 3008 | 3108 | 3258 | 3408 | 2550 | 2610 | 2760 | 2770 | 2920 | 3070 | 3220 | 3320 | 2924 | 2944 | 3094 | 3194 | 3294 | |||
| H2 | 735 | 785 | 785 | 890 | 880 | 1010 | ||||||||||||||||||
| S1 | 1520 | 1700(1800) | 2175(2275) | |||||||||||||||||||||
| S2 | 1500 | 1500(1600) | 1575(1675) | |||||||||||||||||||||
| F | 128 | 228 | 328 | 478 | 628 | 728 | 878 | 1028 | 130 | 230 | 380 | 380 | 530 | 680 | 830 | 930 | 544 | 564 | 714 | 814 | 914 | |||
| h | 2020 | 2550 | 2795 | |||||||||||||||||||||
| 重量 Weight | 小車 Handcart | t | 7.6(8.4) | 11.5(12.5) | 19.9(21) | |||||||||||||||||||
| 總重量Total Weight | 室內Indoor | 22.7 | 24.4 | 26.4 | 29.2 | 32 | 36.8 | 40.5 | 43.8 | 26.5 | 28.4 | 31.1 | 35 | 38.4 | 43 | 46.8 | 50.4 | 56.4 | 60.3 | 64.8 | 67.7 | 72 | ||
| 室外Outdoor | 23.7 | 25.3 | 27.3 | 30.1 | 32.9 | 37.7 | 41.4 | 44.7 | 27.4 | 29.3 | 32.5 | 35.8 | 39.3 | 43.9 | 47.8 | 51.2 | 57.6 | 61.7 | 66.2 | 69.1 | 73.5 | |||
| 最大輪壓 Max.Wheel Pressure | 室內Indoor | 10.2 | 10.9 | 11.6 | 12.7 | 13.1 | 14.7 | 15.8 | 16.8 | 14.8 | 15.9 | 17.3 | 18.6 | 19.6 | 20.9 | 21.9 | 22.9 | 27.3 | 28.4 | 30.6 | 31.7 | 32.1 | ||
| 室外Outdoor | 10.6 | 11.3 | 12 | 13.1 | 13.4 | 15.1 | 16.1 | 17.1 | 15.2 | 16.3 | 17.7 | 19 | 19.9 | 21.3 | 22.3 | 23.3 | 27.9 | 28.8 | 30.9 | 32 | 32.4 | |||
| 抓斗 Grab | 型號Model | u | 113 | 109 | 110 | 105 | 106 | 101 | 102 | 127 | 123 | 124 | 119 | 120 | 115 | 116 | 141 | 137 | 138 | 133 | 134 | 129 | 130 |
| 類型Type | 輕型 Light | 中型 Medium | 重型 Heauy | 超重型 spuer heavy | 輕型 Light | 中型 Medium | 重型 Heauy | 超重型 spuer heavy | 輕型 Light | 中型 Medium | 重型 Heauy | 超重型 spuer heavy | |||||||||||
| 容積Volume | m3 | 2.5 | 1.5 | 1 | 0.75 | 5 | 3 | 2 | 1.5 | 8 | 4.8 | 3.2 | 2.5 | ||||||||||
| 容重Density | t/m3 | ≤1 | >1-1.7 | >1.7-2.5 | >2.5-3.3 | ≤1 | >1-1.7 | >1.7-2.5 | >2.5-3.3 | ≤1 | >1-1.7 | >1.7-2.5 | >2.5-3.3 | ||||||||||
| 自重 Dead Weight | kg | 2633 | 2549 | 2615 | 2506 | 2568 | 2479 | 2546 | 4800 | 4803 | 4866 | 4850 | 4913 | 4730 | 4793 | 7841 | 7993 | 8143 | 8008 | 8159 | 8155 | 8305 | |
| 主要尺寸MainSize | Ba | 1634 | 1444 | 1238 | 1160 | 2060 | 1764 | 1528 | 1416 | 2350 | 2078 | 1792 | 1628 | ||||||||||
| Bb | 2425 | 2175 | 2025 | 1875 | 2970 | 2670 | 2470 | 2230 | 3515 | 3135 | 2915 | 2665 | |||||||||||
| Bc | 3120 | 2740 | 2900 | 2530 | 2690 | 2340 | 2500 | 3900 | 3430 | 3590 | 3220 | 3380 | 3920 | 3080 | 4380 | 4050 | 4250 | 3750 | 3950 | 3430 | 3630 | ||
| Hp | 3135 | 2935 | 3015 | 2835 | 2915 | 2735 | 2815 | 3990 | 3747 | 3827 | 3640 | 3720 | 3490 | 3570 | 4775 | 4605 | 4705 | 4455 | 4455 | 4285 | 4385 | ||
| Hb | -3615 | -3385 | -3605 | -3255 | -3475 | -3125 | -3345 | -4560 | -4297 | -4517 | -4125 | -4345 | -3910 | -4130 | 5530 | 5243 | 5483 | 4979 | 5219 | 4811 | 5051 | ||
| 薦用鋼軌 Steel track | 43kg/m | QU70 □90×90 | ||||||||||||||||||||||
| 電源 Power Supply | 三相交流3-PhaseA.C.50Hz 380V | |||||||||||||||||||||||
