MZ型雙梁抓斗龍門吊
抓斗龍門吊介紹
MZ型雙梁抓斗龍門吊又稱抓斗吊、抓斗門式起重機、抓斗門機，MZ型雙梁抓斗龍門吊起重設計量有：5噸、10噸、16噸、20噸等，可用于裝卸散裝物料，其生產效率高，操作便捷。廣泛用于港口、車站、電廠、礦山、料場和船舶等作業場所。根據抓斗類型可以分為機械抓斗和電動液壓抓斗。

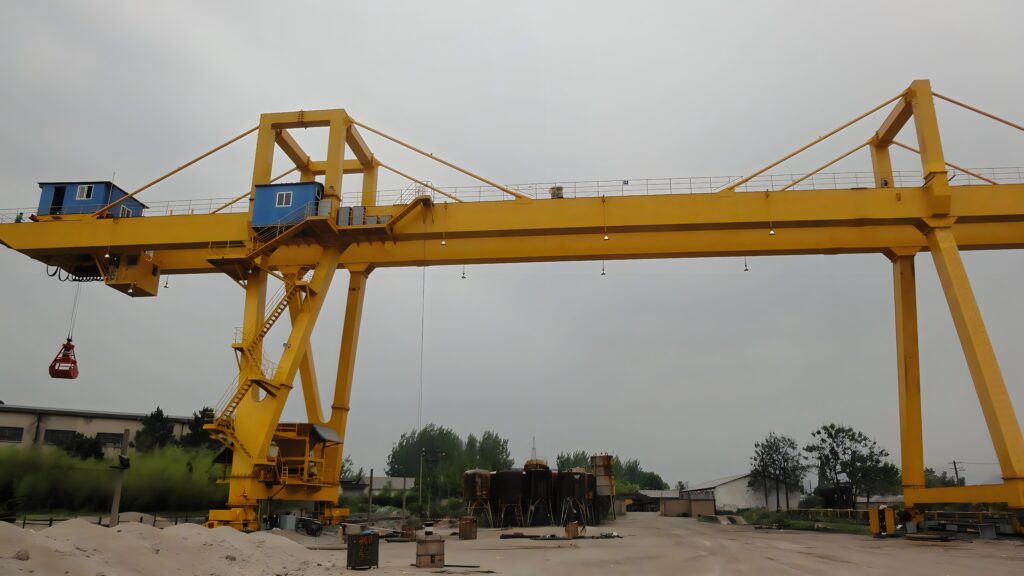

抓斗龍門吊圖冊
抓斗龍門吊工作環境
MZ型雙梁抓斗龍門吊禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
抓斗龍門吊說明
- 產品名稱：雙梁抓斗門式起重機
- 別名別稱：抓斗龍門吊/抓斗門機/抓斗吊
- 型號規格：MZ型
- 所屬類別：雙梁門式
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：60~100天
- 供貨范圍：全國
- 是否安裝：安裝另計
- 售后方式：一年保修
抓斗龍門吊產品描述
● 按標準GB／T14406-2011設計制造的，具有結構合理，整機剛性強的特點。
● 整機由箱型橋架、大車運行機構、小車、抓斗、電氣設備五部分構成，它的金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走，主梁兩端可以具有外伸懸臂梁。
● 起重量為5-50噸，適用跨度為18-35米，工作級別：A6,工作環境在-20℃~+40℃范圍內。
● 采用電機配置減速機，保證其噪音小、平穩的移動性能。
● 可根據客戶現場工況的需要配置大車變頻、小車變頻、起升變頻，使行車（起重機）運行平穩、可靠。
產品標識
例：起重量：10t，跨度：22m，起升高度12m，工作級別A6，表示方法:MZ10-22 A6
抓斗龍門吊選配項目
● 工作電源：380V/400V/415V/660V 50HZ/60HZ。
● 操縱方式：產品設有地面操縱、遙控操縱、操作室操縱三種操縱形式，以滿足用戶在各種不同需要的情況下進行選擇。
抓斗龍門吊參數

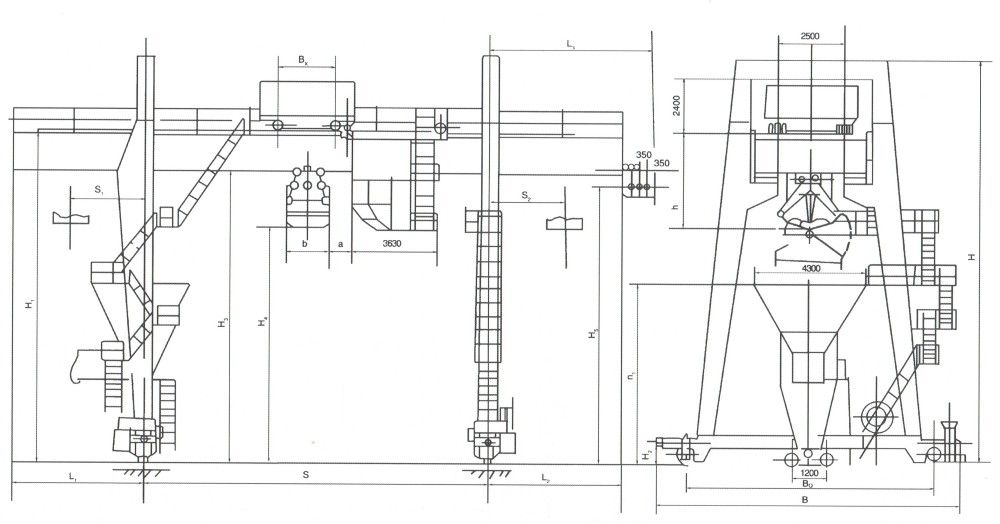

MZ型雙梁抓斗龍門吊外形圖
MZ型5噸雙梁抓斗龍門吊技術參數及外形尺寸表
| 薦用大車軌道型號 | kg/m | 43 | |||||||
| 抓斗 | 容量 | t/m3 | 2.5-3.3 | 2-3 | 1-1.9 | 0.8-1.0 | |||
| 容量 | m3 | mm | 0.75 | 1 | 1.5 | 3 | |||
| 寬度 | b | 1126 | 1152 | 1452 | 1852 | ||||
| 張開后長度 | L | 2340 | 2600 | 2600 | 3000 | ||||
| 抓斗至操縱室距離 | a | 1544 | 1531 | 1381 | 1181 | ||||
| 主要部分尺寸 | 極限尺寸 | S2 | 2500 | 3500 | 5000 | ||||
| S1 | 5000 | 7000 | 9000 | ||||||
| 煤斗車最大高度 | h1 | 6500 | |||||||
| 煤斗車最大高度 | h | 4200 | |||||||
| 小車軌面至抓斗底面距離 | H5 | 12662 | 13362 | 12662 | |||||
| 抓斗底面至大車軌面最大高度 | H4 | 1000 | |||||||
| 主梁底面至大車軌面距離 | H3 | 12977 | 13677 | 12377 | |||||
| 緩沖器高度 | H2 | 760 | 880 | ||||||
| 大車軌面至小車軌面距離 | H1 | 14200 | |||||||
| 導電架最外尺寸 | L3 | 10680 | 11680 | 13180 | |||||
| 右臂出度 | L2 | 9300 | 10300 | 11800 | |||||
| 左臂伸長 | L1 | 7700 | 9700 | 11700 | |||||
| 起重機最大高度 | H | 17200 | 17240 | ||||||
| 寬度 | BQ | 11388 | 12388 | ||||||
| 小車輪距 | Bx | 2940 | |||||||
| 大車輪距 | B | 9500 | 8000 | ||||||
| 重級工作制度 | 起重機最大輪壓 | t | 30.1 | 34.6 | 35.2 | 22.2 | 22.9 | ||
| 重量 | 起重機總重 | 86 | 96.8 | 100 | 121.3 | 126.3 | |||
| 小車 | 13.8 | ||||||||
| 電動機 | 大車運行 | 型號/kw | YZR160L-6 | ||||||
| 小車運行 | YZR160M1-6 | ||||||||
| 起升/開閉 | YZR225M-8 / YZR225M-8 | ||||||||
| 速度 | 大車運行 | m/min | 46.9 | 34.5 | |||||
| 小車運行 | 49.4 | ||||||||
| 起升/開閉 | 37.08 / 37.08 | ||||||||
| 起升高度 | m | 軌上10M/軌下10M | |||||||
| 跨度 | s | 18 | 22 | 26 | 30 | 35 | |||
| 起重量 | t | 5 | |||||||
MZ型10噸雙梁抓斗龍門吊技術參數及外形尺寸表
| 薦用大車軌道型號 | kg/m | 43 | |||||||
| 抓斗 | 容量 | t/m3 | 2-3 | 2.7 | 1-2 | 0.8-0.1 | |||
| 容量 | m3 | mm | 2 | 2 | 3 | 4 | |||
| 寬度 | b | 1460 | 1504 | 1960 | 2256 | ||||
| 張開后長度 | L | 3200 | 3520 | 3200 | 3700 | ||||
| 抓斗至操縱室距離 | a | 1502 | 1500 | 1252 | 1104 | ||||
| 主要部分尺寸 | 極限尺寸 | S2 | 2500 | 3500 | 5000 | ||||
| S1 | 5000 | 7000 | 9000 | ||||||
| 煤斗車最大高度 | h1 | 6470 | |||||||
| 煤斗車最大高度 | h | 5000 | |||||||
| 小車軌面至抓斗底面距離 | H5 | 13262 | 13062 | 13262 | |||||
| 抓斗底面至大車軌面最大高度 | H4 | 1000 | |||||||
| 主梁底面至大車軌面距離 | H3 | 13577 | 13277 | 12977 | |||||
| 緩沖器高度 | H2 | 760 | 880 | ||||||
| 大車軌面至小車軌面距離 | H1 | 15000 | |||||||
| 導電架最外尺寸 | L3 | 10680 | 11830 | 13180 | |||||
| 右臂出度 | L2 | 9300 | 10450 | 11950 | |||||
| 左臂伸長 | L1 | 7700 | 9850 | 11850 | |||||
| 起重機最大高度 | H | 18000 | 18040 | 18080 | |||||
| 寬度 | BQ | 11388 | 12388 | ||||||
| 小車輪距 | Bx | 3190 | |||||||
| 大車輪距 | B | 9500 | 8000 | ||||||
| 重級工作制度 | 起重機最大輪壓 | t | 36.6 | 22.3 | 22.7 | 25.8 | 26.6 | ||
| 重量 | 起重機總重 | 96.9 | 112.7 | 116.5 | 131.7 | 137.5 | |||
| 小車 | 17.7 | ||||||||
| 電動機 | 大車運行 | 型號/kw | YZR160L-6 | ||||||
| 小車運行 | YZR160M-6 | ||||||||
| 起升/開閉 | YZR28OM-10Z / YZR280M-10Z | ||||||||
| 速度 | 大車運行 | m/min | 46.9 | 39.7 | 30.5 | ||||
| 小車運行 | 49.6 | ||||||||
| 起升/開閉 | 40.92/ 40.92 | ||||||||
| 起升高度 | m | 軌上10M/軌下10M | |||||||
| 跨度 | s | 18 | 22 | 26 | 30 | 35 | |||
| 起重量 | t | 10 | |||||||
抓斗龍門吊廠家
MZ型抓斗龍門吊起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、歐式新型（低凈空）等國標/非標/專用門式起重
