QD型吊鉤橋式起重機簡介

QD型吊鉤橋式起重機（以下簡稱吊鉤起重機）按照標準GB/T14405-93設計 制造，工作級別A3~A8,工作環境溫度在-25℃ ~ +40℃范圍內。?

QD型吊鉤橋式起重機圖片

QD型吊鉤橋式起重機工作環境

本產品為一般用途起重機，多用于機械制造、裝配、倉庫等場所，不適于在以下條件工作：
a、 有爆炸危險和火災危險的環境；
b、 相對濕度大于85%的場所和充滿腐蝕性氣體的環境；
c、 吊運熔化金屬，有毒物品和易燃易爆物品。
本起重機操縱形式為地面手柄+遙控器操縱。

QD型吊鉤橋式起重機機結構特點：?

1、通用橋式起重機由大車和小車兩部分組成。小車上裝有起升機構和和小車運行機構，整個小車沿裝于主梁蓋板上的小車軌道運行；大車部分則是由起重機橋架等組成。在大車橋架上裝有大車運行機構和小車輸電裝置。

2、起重機的金屬結構由橋架、小車架組成，是起重機的承載結構。橋架由主梁、端梁、走臺和防護欄等組成，主梁和端梁均由鋼板拼焊成箱形斷面結構，具有足夠的強度、剛度和穩定性，確保起重機安全運轉。

3、起重機機構傳動機構由起升機構、小車運行機構和大車運行機構等三部分組成。

4、電氣傳動部分由電氣設備和電氣線路所組成。電氣設備包括各機構
 電動機、制動器驅動裝置、電氣控制裝置及電氣保護裝置等組成；電氣線路
 由主回路、控制回路和警示信號回路所組成。

5、 本產品表示方法如下：

本機起重量：10t；跨度：22.50m；工作級別：A6 ；
操控方式：地控+遙控（D+Y）
表示方法：QD10-22.50   A6   D+Y    GB/G14405-93

QD型吊鉤橋式起重機優點缺點

QD型通用橋式起重機應用范圍：適用于機械加工車間、冶金廠輔助車間、倉庫、料場、電站等的轉運、裝配、檢修和裝卸作業；
優點：工作級別高，穩定性、安全性好，故障率低，速度參數可根據要求進行相應更改設計。
缺點：訂貨周期長，價格較高，外形尺寸相對較大，要求廠房預留的安裝尺寸相對較大。

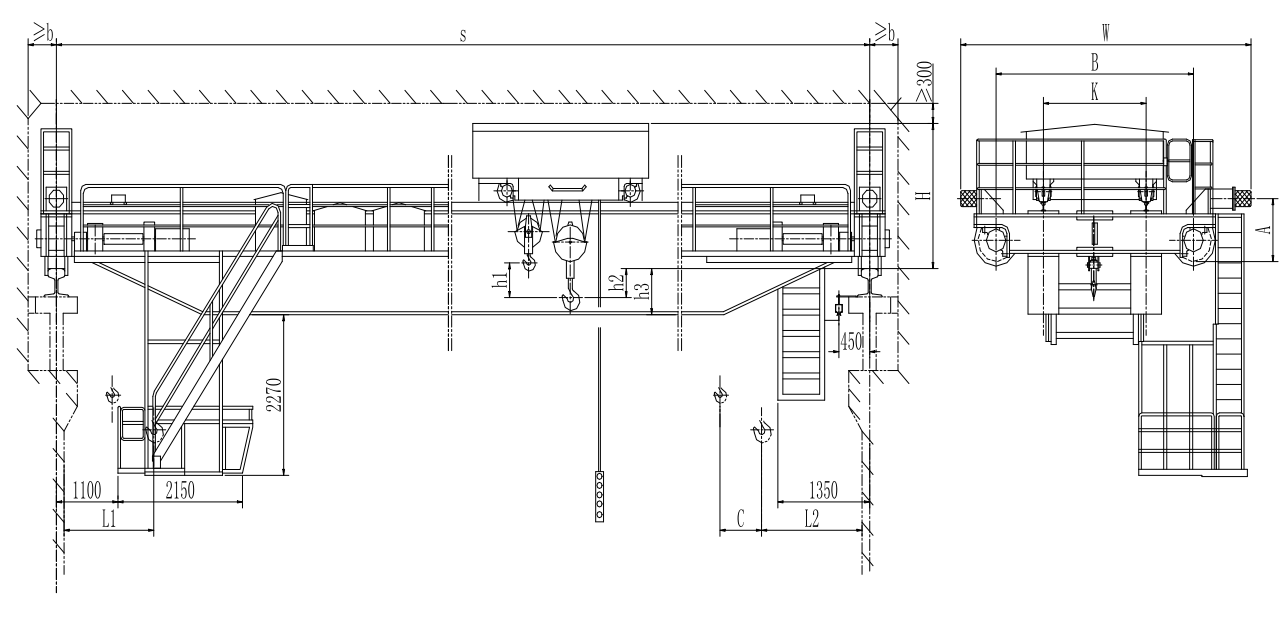

QD型吊鉤橋式起重機主要尺寸圖紙：

QD型吊鉤橋式起重機起重機主要技術參數表：
