32/5噸、50/10噸雙梁吊鉤橋式起重機技術參數

技術文章 2024年1月3日上午3:19

雙梁吊鉤橋式起重機是雙梁形式的橋式起重機，32/5噸及50/10噸兩種規(guī)格是雙梁橋式起重機常用的兩種噸位，主要用于車間、倉庫等室內場合吊運產品、物件等，小編為大家介紹下32/5噸及50/10噸雙梁吊鉤橋式起重機技術參數。

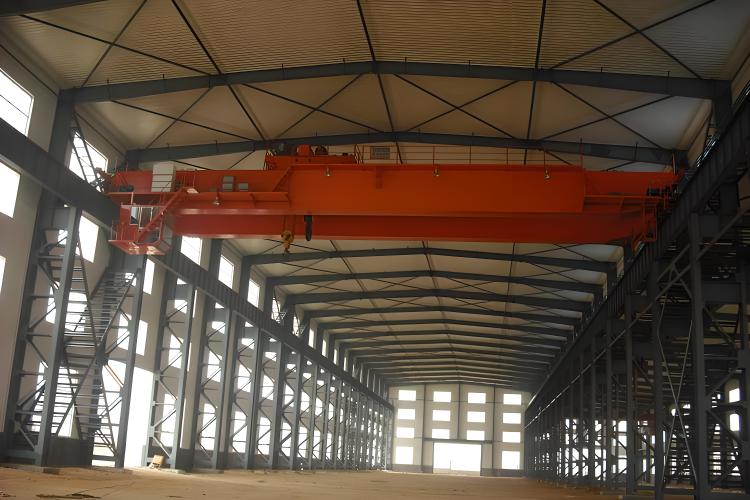

雙梁吊鉤橋式起重機圖片

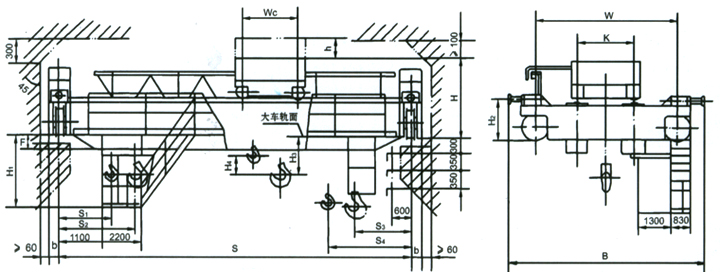

QD型雙梁橋式起重機結構圖

32/5噸及50/10噸雙梁吊鉤橋式起重機技術參數 Technological parameter

起重量Lifting Weight				t		32/5								50/10
跨度Span				m		10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
最大起升高度Max.Lifting Height		主Primary				16								12
		副Secondary				18								16
速度 speed	起升Lift	主Primary	A5	m/min		7.51								5.9
			A6			9.5								7.8
		副Secondary	A5			19.7								13.2
			A6			19.7								13.2
	小車運行handcart travel					42.4								38.5
	大車運行cart travel		A5			87.6			74.2		75.2						85.9
			A6			101.4			101.8		85.5						87.3
電動機 Motor	起升Lift	主Primary	A5	kw		YZR280S-10Z/42								YZR280M-10Z/55
			A6			YZR280M-8/55								YZR315S-8/75
	副Secondary					YZR180-6Z/17								YZR200L-6Z/26
	小車運行handcart travel					YZR160M₁-6/6.3								YZR160M₂-6/8.5
	大車運行cart travel		A5			YZR160M₂-6/8.5×2					YZR160L-6/13×2						YZR180L-8/13×2
			A6			YZR160L-6/11×2					YZR180L-8/11×2						YZR200L-8/15×2
主要尺寸 (mm) Main Size				H	A5	2343	2345		2475					2726		2732
					A6	2343	2347		2477					2726	2728	2734
				H₁	A5	2580	2584	2614	2644	2794	2944	3094	3194	2531	2526	2532	2632	2782	2932	3082	3182
					A6	2580	2586	2616	2646	2796	2946	3096	3196	2531	2528	2534	2634	2784	2934	3084	3184
				H₂	A5	940+H₀			1035+H₀		1070+H₀			1090+H₀
					A6	940+H₀			1070+H₀					1090+H₀					1130+H₀
				H₃	A5	705	701		571					1020		1014
					A6	703	699		571		569			1020	1018	1012
				H₄		790								948
				h		820								675
				k		2500
					A5	6474			6620		6924			6724			6824		7144
					A6	6574			6744		7044			6944					7024
				W		4650			4700		5000			4800					5000
				W		2800								3580
				b		260			300
					A5	90	94	244	264	414	564	714	814	-79	96	102	252	402	552	702	802
					A6	90	96	246	266	416	566	716	816	-79	98	104	254	404	554	704	804
				S₁		1070								1005
				S₂		2050								2200
				S₃		1700								2000
				S₄		2680								3195
重量 Weight	小車handcart		A5	t		10.9								15.5
			A6			11.7								16
	總重Total Weight		A5			27	30	33	38	41	46	50	54	37	40	44	49	53	58	62	68
			A6			28	31	35	40	43	48	52	56	40	43	48	52	56	62	67	72
最大輪壓Max.Wheel Pressure			A5	t		24.8	26.4	27.8	30.1	31.1	33.1	34.4	35.4	36.5	39.9	42.0	43.0	45.6	47.4	48.7	50.3
			A6			26.4	28.2	29.6	31.0	32.4	34.0	35.0	36.4	37.9	40.3	42.5	44.4	46.0	47.8	49.2	50.8
薦用鋼軌Steel track						QU70 □90×90								QU80 □100×100
電源Power Supply						三相交流3-Phase A.C.50Hz,380V
