JQJ型架橋機SXJDF型架橋機
架橋機介紹
架橋機分為公路架橋機、常規鐵路架橋機、高鐵客專架橋機、鋼箱梁橋架橋機等幾種類型。架橋機分類單梁式架橋機、雙懸臂式架橋機、雙梁式架橋機、自平衡架橋機、運架一體架橋機、節段拼裝架橋機。

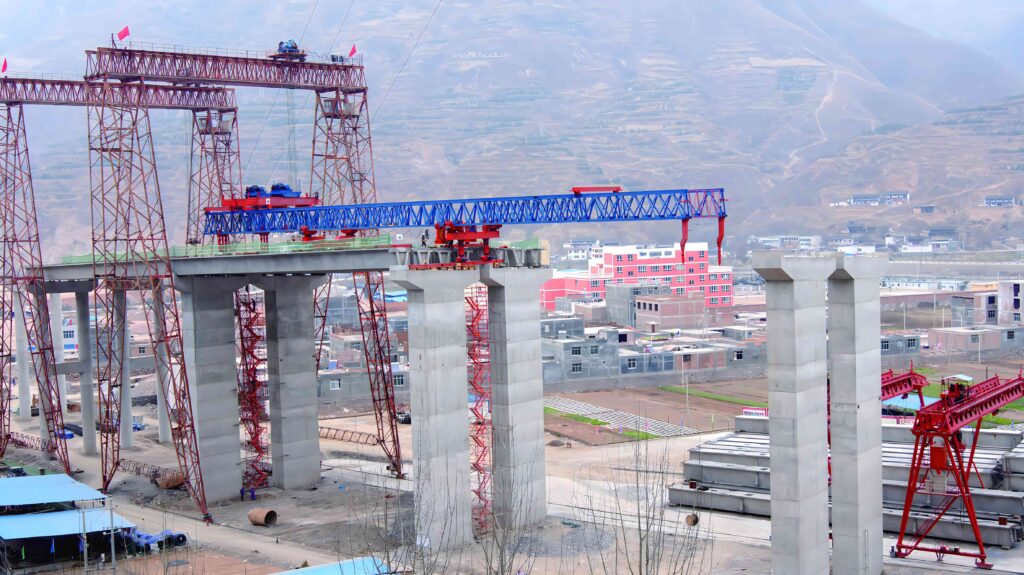

架橋機圖片
架橋機工作原理
架橋機是將預制好的梁片（或箱梁鋼架）放置到預制好的橋墩上的起重機械設備，因其主要功能就是將梁片提起，然后運送到位置放下，架橋機屬于專用起重機范疇，架橋機與一般意義上的起重機有很大不同，其要求的條件苛刻，并且存在梁片上行走，或者是縱移。
架橋機說明
- 產品名稱：架橋機
- 所屬類別：路橋起重機械設備
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：30~60天
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修
架橋機過孔作業特點：
1.仍采用懸臂過孔的作業方式，中車四軌運行，軌距2.7m; 后車雙軌運行，軌距8. lm;
2.過孔前，前支腿、中支腿、后支腿應處于中間位置(橫移中位) ;在前支腿下橫梁和橫移梁之間安裝掛鉤;拔出中支腿橫移梁中間上面的大鋼銷(P80)，保留中間下面的小鋼銷(中50) ;前、后桁車后退.過孔位置，檢查完畢后過孔;
3.過孔到位后，調整中、后車橫移軌道的平行度，將中、后車橫移軌.道兩端的距離誤差控制在lcm之內;
4.頂起前支腿頂升液壓缸，安裝前支腿鋼銷，在前支腿橫移梁兩端墊墩與橋墩之間安裝楔形墊塊，支好前支腿;
5.頂起中車支撐液壓缸，安裝橫移梁中間上面的大鋼銷;在臺車架與.軌道之間規定位置安裝支承塊,收回液壓缸，此時橫移滑道呈水平狀態，滑道兩端高差應控制在1cm之內;在中車橫移梁梁端的防傾支墩下，安設枕木頭或方木，但須留出2-3cm間隙;
6.拆解中車后方軌道，移中間，為運梁車提供喂梁空間。
架橋機優點
1、簡支架設：可伸縮式的柔性前支腿、剛性O(shè)型后支腿兩支點支撐主梁，形成架梁狀態為一跨簡支狀態，受力明確;
2、簡支過孔：吊梁小車、輔助天車及輔助支腿相互配合，使架橋機過孔狀態為一跨簡支狀態，整機縱向穩定性較大，性高;
3、梁體吊裝穩定性好：兩臺吊梁小車相互配合，攜梁三維運動，可滿足梁體架設要求，吊裝梁體采用四點起吊、三點平衡，梁體受力狀態好;
4、整機高度低：卷揚機后置和吊梁小車分離，降低整機高度，通過高空限界能力強;
5、方便架設首、末跨梁體：采用高位下導梁，方便地解決了橋線首跨、*后兩跨梁體架設;
6、作業效率高：架梁、運梁工序分離，提高施工作業效率;
7、可靠：起吊裝置配置監控報警、緊急制動裝置、極限限位裝置、超載保護裝置、卷揚機雙級制動、工作環境風力測控裝置。 8、變跨調整方便：輔支腿、前支腿等互相配合，滿足架橋機變跨調整需要。 9、操作方便：設置專用駕駛室和無線遙控兩套操作裝置，尤其遙控裝置，能夠緊靠作業現場，視線良好，操作簡捷，可靠;
10、配備梁體橫向微調功能，對位誤差≤2mm。
架橋機參數

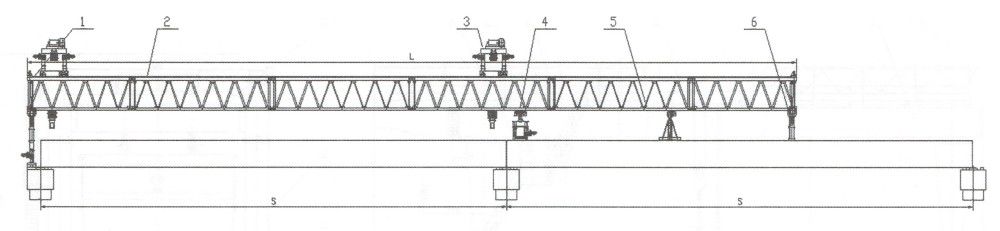

架橋機外形結構圖
架橋機技術參數表
| 起重量 | t | 120 | 160 | 200 | 300 | |
| 適用橋梁跨徑 | m | 20-30 | 20-35 | 30-40 | 35-50 | |
| 適用坡度 | ≤1/20 | |||||
| 轉彎半徑 | m | 200 | 250 | 300 | 350 | |
| 適用斜橋角度 | ° | 0~45° | ||||
| 天車運行速度 | 起升 | 1 | 1.2 | 0.8 | 0.6 | |
| 縱移 | 4 | |||||
| 橫移 | 2 | |||||
| 大車速度 | 縱移 | m/min | 4 | |||
| 橫移 | 2 | |||||
| 運梁平車移動速度 | / | |||||
| 總質量 | t | / | / | / | / | |
| 電源 | 三相交流50Hz 380V | |||||
架橋機技術參數表
| 橋機規格 | 260t/50m | 220t/50m | 200t/50m | 200t/40m | 180t/40m | 160t/40m | 140t/40m | 120t/30m | 100t/30m | 60t/20m | 40t/20m |
| 起重量 | 130t+130t | 110t+110t | 100t+100t | 100t+100t | 90t+90t | 80t+80t | 70t+70t | 60t+60t | 50t+50t | 30t+30t | 20t+20t |
| 起升速度 | 0.59m/min | 0.68m/min | 0.79m/min | 0.79m/min | 0.5m/min | 0.65m/min | 0.65m/min | 0.75m/min | 0.9m/min | 1.55m/min | 1.93m/min |
| 橫移速度 | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 6.4m/min | 6.4m/min |
| 縱移速度 | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 6.4m/min | 6.4m/min |
| 過孔速度 | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 3m/min | 6.4m/min | 6.4m/min |
| 整機功率 | 80Kw | 80Kw | 80Kw | 80Kw | 80Kw | 65.2Kw | 65.2Kw | 54Kw | 54Kw | 28.5Kw | 28.5Kw |
| 適用坡度 | 縱坡≤5%，橫坡≤5% | ||||||||||
| 外形尺寸 | 87（81）m×8m×9.5m | 66m×7.8m×9m | 52(48)m×7.5m×8.5m | 35m×5.5m×6m | |||||||
| 適用斜橋 | 0°～ 45° | ||||||||||
| 適用彎橋 | R≤350m | R≤300m | R≤200m | R≤150m | |||||||
| 整機重量 | 245t | 210t | 200t | 180t | 170t | 155t | 145t | 120t | 110t | 60t | 50t |
架橋機廠家
架橋機生產廠家提供配重式架橋機、自平衡架橋機、雙導梁架橋機以及非標起重量、起升高度、起升/運行速度、改變控制方式等方面的架橋機設計制造和出租租賃、安裝調試、搬遷移裝、大修改造、修理維修、年檢維保等服務，更多架橋機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
