LDP型電動單梁偏掛起重機
LDP型電動單梁起重機介紹
LDP型電動單梁橋式起重機（以下簡稱單梁偏軌起重機）是按JB/T1306-94標準設計制造的，與CD1、MD1等型號電動葫蘆配套使用，成為一種屬于超低凈空輕小型偏軌運行的輕小型起重機。單梁偏掛起重機適用起重量為1-32t，適用跨度為10.5-25.5米工作環境溫度在—25—+40℃范圍內，

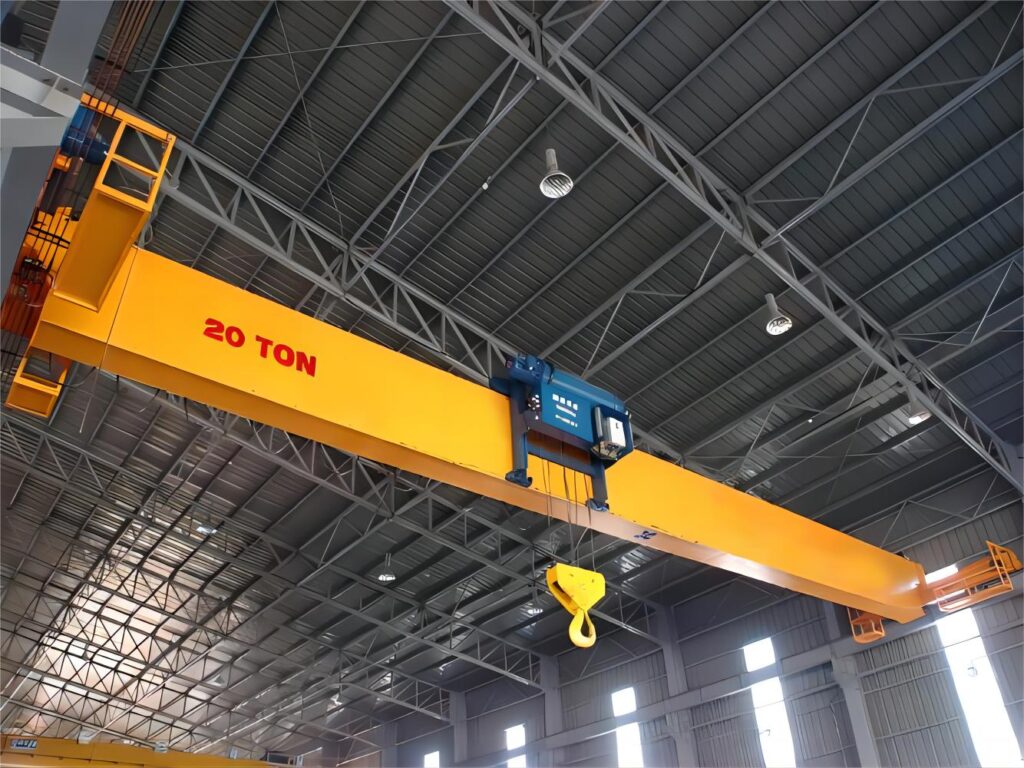

LDP型電動單梁偏掛起重機圖片
LDP型電動單梁起重機工作原理
單梁偏軌起重機特點是與LD型的結構上有區別，LDP型的電動葫蘆安置在起重機主梁上方，而LD型起重機的電動葫蘆則懸掛在起重機主梁下方，其主要的作用是高性價比的基礎上提升起重機的起升高度，在更拮據的空間里發揮最大的起吊高度。電動葫蘆位于主梁的一側，增大了吊鉤的服務空間，可以降低廠房的高度和廠房造價。
LDP型電動單梁橋式起重機應用范圍：
單梁偏掛起重機多用于機械制造，機械裝配及倉庫等場所。為方便用戶，設有地面和操縱室兩種操縱形式，操縱室又設有端面及側面開門兩種形式，以供用戶選擇使用。
LDP型電動單梁起重機優點缺點
優點：外形尺寸緊湊、建筑凈空高度低、克服了LD型電動單梁起重機的穩定性差、有效起升高度小的缺點、經濟實惠；
缺點：工作級別低，不適用繁重車間。
本產品規格表示方法如如下：
（1） 地面操縱
例：起重量：10t，跨度：22.5m，工作級別：A3
表示方法：LDP10-22.5A3D，JB/T1306-94
（2） 操縱室操縱
例：起重量：10t，跨度：22.5m，工作級別：A3
表示方法：LDP10-22.5A3S，JB/T1306-94

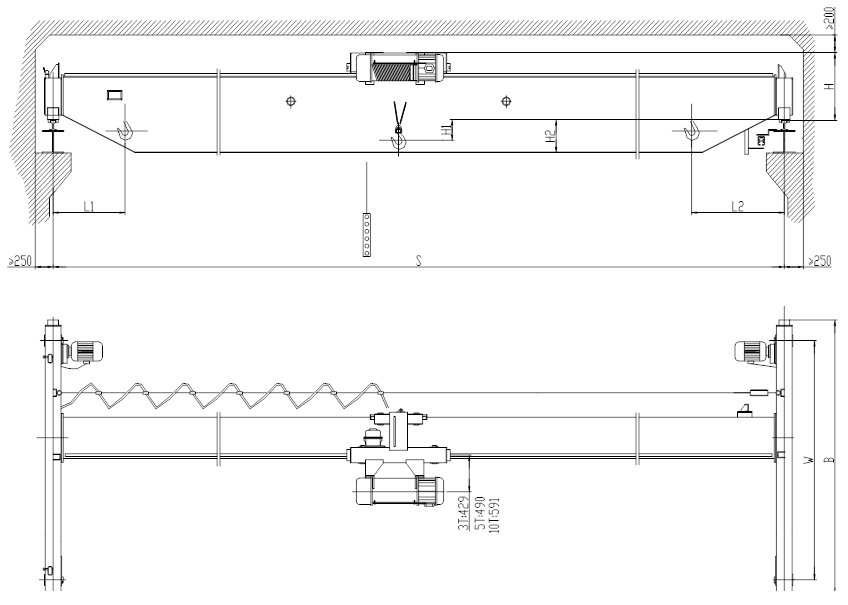

LDP型電動單梁起重機主要尺寸圖紙：
LDP型電動單梁起重機主要技術參數：
| 起重量Cap(t) | 3噸 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (標準起升高度為6m) | ||||||
| 起升速度LiftingSpeed | 8,8/0.8m/min (標準起升速度為8m/min) | ||||||
| 小車運行速度Travelling | 20、30m/min (標準小車運行速度為20m/min) | ||||||
| 起重機運行速度Travelling | 20、30、45m/min (標準起重機運行速度為30m/min) | ||||||
| 操縱方式Worktype | 地控、遙控 | ||||||
| 電源PowetSupply | 3AC,380V,50HZ | ||||||
| 裝機容量Chiefvolume | 8.3KW | ||||||
| 薦用軌道CraneRail | P15、P18、P22 | ||||||
| 主要尺寸 MainDimension | H | 780 | 870 | 923 | |||
| H1 | 110 | 17 | -36 | ||||
| H2 | 49 | 149 | 199 | 199 | 350 | 450 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 850 | ||||||
| L2 | 850 | ||||||
| 最大輪壓(KN) Max.Wheelloading | 25.6 | 25.8 | 26.6 | 28.8 | 33.4 | 35.8 | |
| 起重機總重 Totalweight | 2.91 | 3.43 | 4.2 | 4.96 | 6.23 | 7.2 | |
| 起重量Cap(t) | 5噸 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (標準起升高度為6m) | ||||||
| 起升速度LiftingSpeed | 8,8/0.8m/min (標準起升速度為8m/min) | ||||||
| 小車運行速度Travelling | 20、30m/min (標準小車運行速度為20m/min) | ||||||
| 起重機運行速度Travelling | 20、30、45m/min (標準起重機運行速度為30m/min) | ||||||
| 操縱方式Worktype | 地控、遙控 | ||||||
| 電源PowetSupply | 3AC,380V,50HZ | ||||||
| 裝機容量Chiefvolume | 12.1KW | ||||||
| 薦用軌道CraneRail | P18、P22、P24 | ||||||
| 主要尺寸 MainDimension | H | 790 | 863 | 980 | |||
| H1 | 50 | -10 | -57 | ||||
| H2 | 100 | 200 | 250 | 350 | 450 | 600 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 900 | ||||||
| L2 | 900 | ||||||
| 最大輪壓 (KN)Max.Wheelloading | 38.6 | 38.8 | 40.2 | 41.4 | 43.2 | 47.5 | |
| 起重機總重 Totalweight | 3.4 | 4.04 | 4.65 | 5.75 | 6.61 | 7.8 | |
| 起重量Cap(t) | 10噸 | ||||||
| 跨度Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | |
| 工作制度Duty | A3-A5 | ||||||
| 起升高度LiftingHeight | 6、9、12m (標準起升高度為6m) | ||||||
| 起升速度LiftingSpeed | 7,7/0.7m/min (標準起升速度為7m/min) | ||||||
| 小車運行速度Travelling | 20、30m/min (標準小車運行速度為20m/min) | ||||||
| 起重機運行速度Travelling | 20、30、45m/min (標準起重機運行速度為30m/min) | ||||||
| 操縱方式Worktype | 地控、遙控 | ||||||
| 電源PowetSupply | 3AC,380V,50HZ | ||||||
| 裝機容量Chiefvolume | 19KW | ||||||
| 薦用軌道CraneRail | P24、P38 | ||||||
| 主要尺寸 | H | 950 | 980 | 1016 | 1080 | ||
| MainDimension | H1 | 0 | -17 | -66 | -130 | ||
| H2 | 162 | 252 | 352 | 372 | 472 | 622 | |
| K | 2500 | 3000 | 3500 | ||||
| B | 3000 | 3500 | 4000 | ||||
| L1 | 1200 | ||||||
| L2 | 1200 | ||||||
| 最大輪壓(KN) Max.Wheelloading | 65.4 | 64.7 | 66.6 | 70.8 | 73.1 | 78.7 | |
| 起重機總重 Totalweight | 4.54 | 5.3 | 6.05 | 7.01 | 8.3 | 9.6 | |
