1噸單梁起重機介紹

LD型1噸電動單梁橋式起重機（以下簡稱1噸單梁起重機）是按標準JB/T1306-94設計制造的，1噸電動單梁起重機與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，起重量為1噸，適用跨度為7.5-22.5米工作環境溫度在—25—+40℃范圍內。

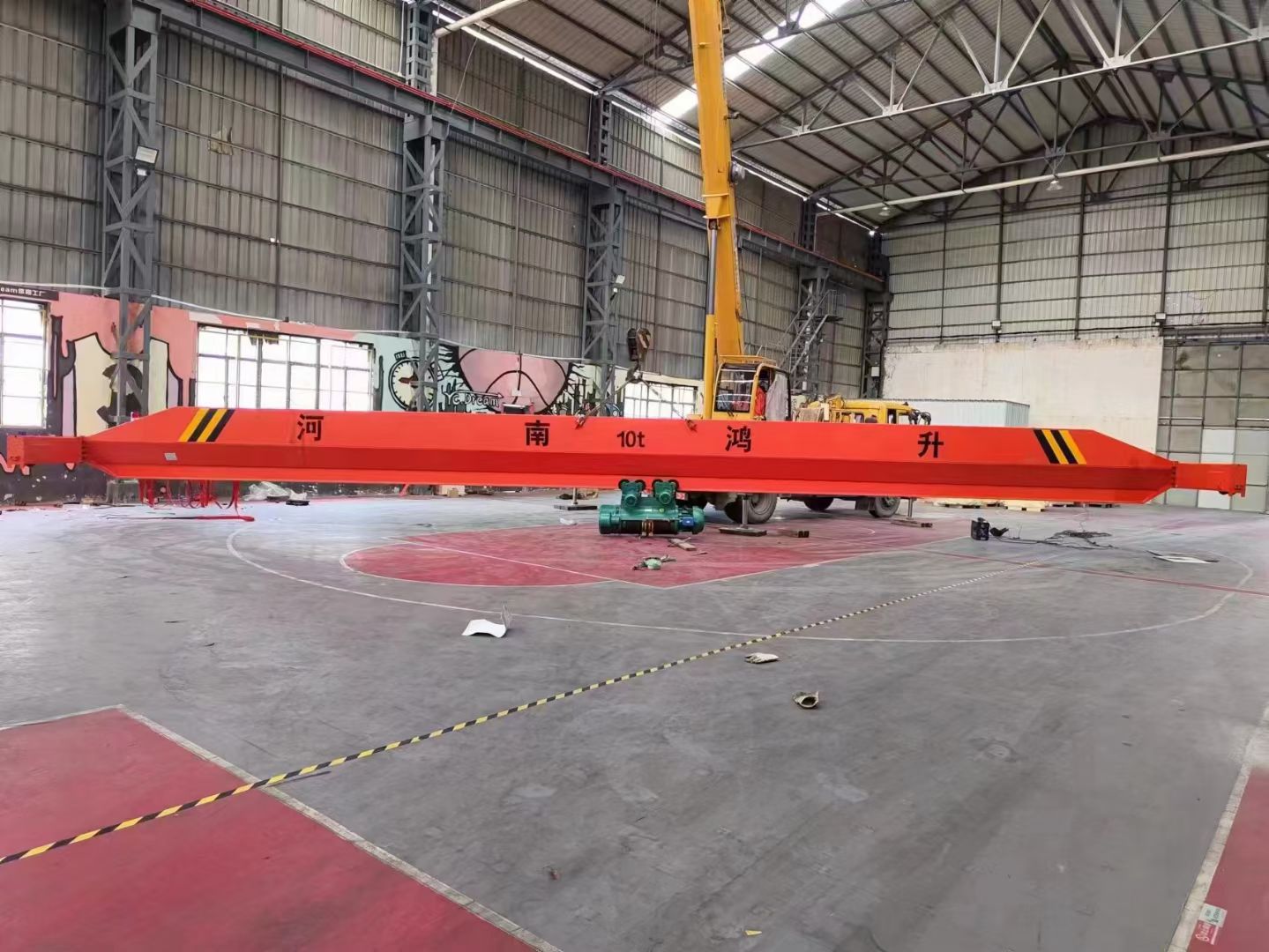

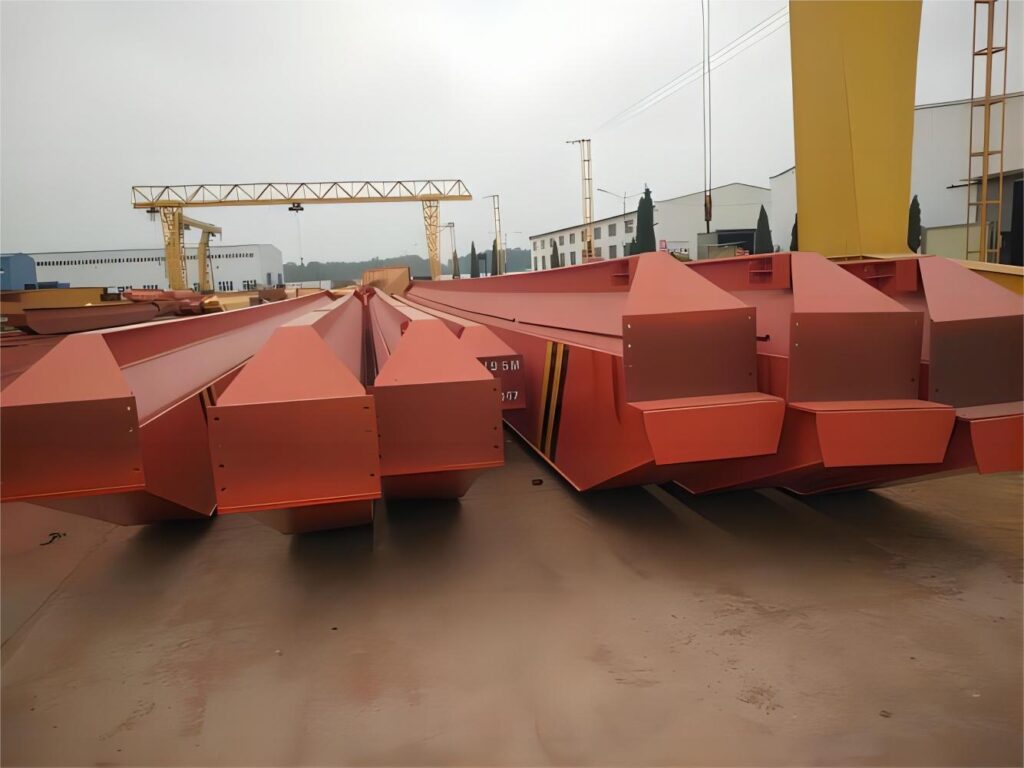

1噸單梁起重機圖片

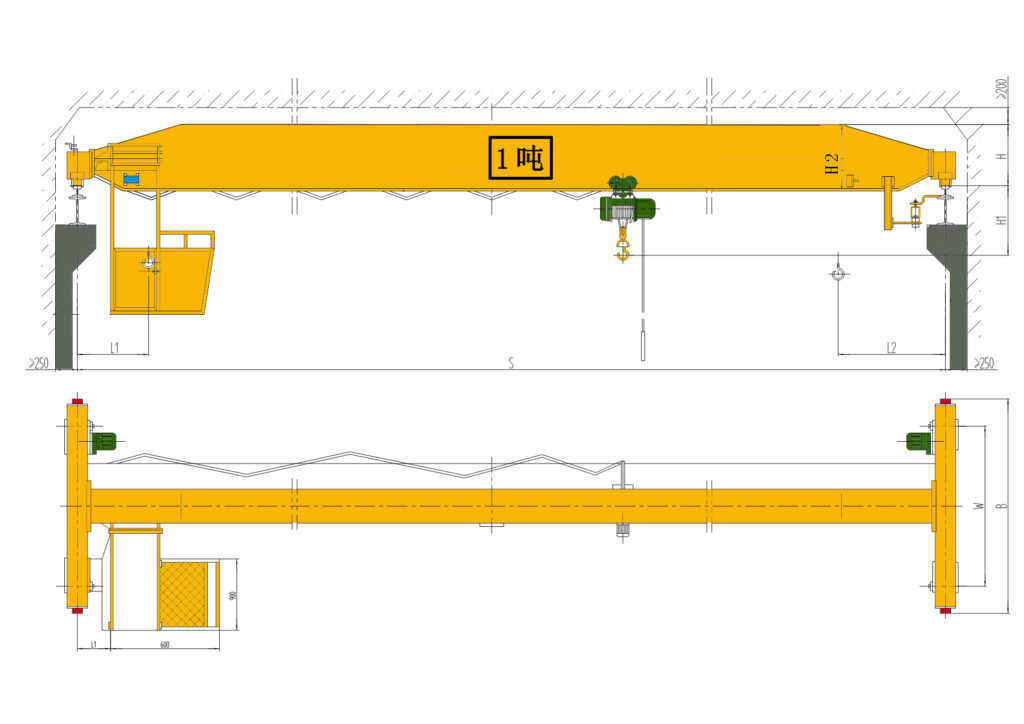

1噸單梁起重機結構圖

1噸單梁起重機技術參數

序 號	名     稱			型號單位	LD型1噸電動單梁起重機 1噸天車、1噸行吊、1噸行車、1噸起重機、1噸吊機
	起重望Q			t	1噸
.	操縱型式				地面操縱、無線遙控、操縱室操縱
.	起 重 運 行 機 構	行速度V		m/min	20m/min					30m/min					45m/min				60m/min					75m/min
4.		電 動 機	型號		ZDY21-4														ZDRQ-4
.			功率	kw	2×0.8														2×1.5
6.			轉速	轉/分	1380														1380
	電 動 葫 蘆	型號			CD1 MD1
8.		起升高度		m	6、9、12、18、24、30
.		起速度V1		m/mim	8 8/0.8
10.		運行速度 V2		m/min	0
1.	工作類型				A3~A5
2.	電源				3相    50HZ   380V
3.	車輪直徑			mm	270
4.	軌道面寬			mm	37-70
5.	跨度S			m	7.5	8	8.5	9	9.5		10	10.5	11	11.5	12	12.5	13	13.5	14	14.5	15	15.5	16		16.5	17	19.5	22.5
6.	基 本 尺 寸	H1		mm	490																						530	580
7.		hi		mm	550															600							650	700
8.		h		mm	810															860							870
9.		11		mm	796
20.		12		mm	1274
1		K		mm	2000											2500											3000
		B		mm	2500											3000											3500

LDhs型電動單梁起重機LDhs型電動單梁起重機結構合理，整機剛性強的特點。整機與CD1/MD1電動葫蘆、HC方形電動葫蘆配套使用，是一種輕小型起重機。
