THQ1聯動臺介紹：
THQ1聯動臺型號、標準、結構、用途介紹，THQ1聯動臺也叫THQ1系列聯動控制臺，THQ1系列起重機控制臺，THQ1系列起重機聯動臺，THQ起重機聯動臺，THQ1起重機控制臺。

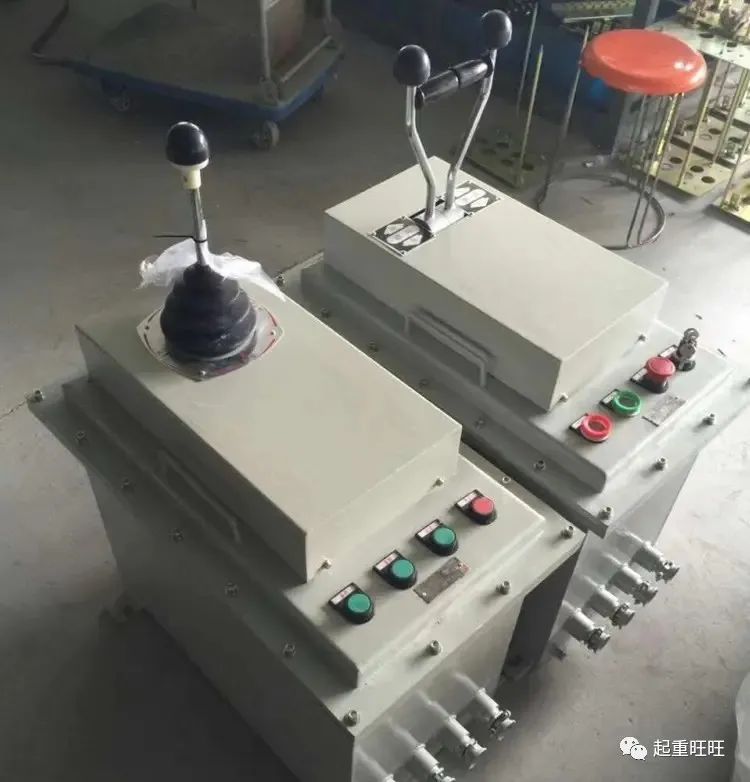

THQ1聯動臺圖片
- THQ1聯動臺用途：
- THQ1聯動臺控制臺主要用于交流50Hz、60Hz電壓至380V和直流電壓至220V控制電路中，控制起重機運輸機械以及相類似的電氣控制設備中的電動機起動、調速、換向及制動，是主要的起重機控制電器。THQ1型聯動臺廣泛用于港口、水運、鐵路、冶金、礦山、電力、建筑等行業各類起重機設備中。
- THQ1聯動臺標準：
- THQ1起重機控制臺符合JB/T6748-93《起重機控制臺》標準，THQ1系列起重機聯動臺內裝主令控制器符合GB14048.5及IEC947-5-1（1990）《低壓開關設備和控制設備控制電路電器和開關元件第一部分機電式控制電路電器》標準。
- THQ1聯動臺型號：

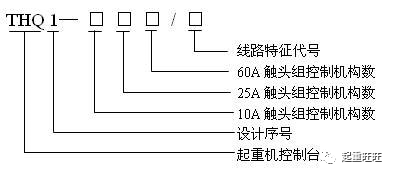

- 聯動臺型號；設計序號；10A觸頭組控制機構；25A觸頭組控制機構數；60A觸頭組控制機構數；線路特征代號。
| 聯動臺型號 | 左縱機構 | 左橫機構 | 右縱機構 | 右橫機構 | 附注 |
| 用途 | 觸頭分合程序 | 用途 | 觸頭分合程序 | 用途 | 觸頭分合程序 | 用途 | 觸頭分合程序 |
| THQ1-021/1 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-25/5 | |
| THQ1-021/2 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-120/3 | 吊鉤 | PQR2.4 | | | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-022/4 | 主鉤 | KT10-60/1 | 付鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-121/5 | 主鉤 | PQR2.4 | 付鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-211/6 | 主鉤 | PQR2.4 | 付鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | |
| THQ1-315/7 | 主鉤 | PQR2.4 | 付鉤 | PQR2.4 | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | |
| THQ1-210/8 | 吊鉤 | PQR2.4 | | | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | |
| THQ1-301/9 | 主鉤 | PQR2.4 | 付鉤 | PQR2.4 | 小車 | KT10-60/1 | 大車 | PQR1.3.5 | |
| THQ1-400/10 | 主鉤 | PQR2.4 | 付鉤 | PQR2.4 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | |
| THQ1-012/11 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | 吊鉤 | KT10-60/1 | | | |
| THQ1-013/12 | 小車 | KT10-25/1 | 大車 | KT10-60/2 | 主鉤 | KT10-60/1 | 付鉤 | KT10-60/1 | |
| THQ1-400/13 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | 主鉤 | PQR2.4 | 回轉 | PQR1.3.5 | |
| THQ1-400/14 | 小車 | PQR1.3.5 | 付鉤 | PQR2.4 | 主鉤 | PQR2.4 | 大車 | PQR1.3.5 | |
| THQ1-211/15 | 小車 | KT10-25/5 | 大車 | KT10-60/5 | | PQR6抓斗雙手柄 | | |
| THQ1-202/16 | 小車 | KT10-60/1 | 大車 | PQR1.3.5 | 主鉤 | PQR2.4 | 付鉤 | KT10-60/1 | |
| THQ1-040/17 | 小車 | KT10-25/1 | 大車 | KT10-25/1 | | KT10-25/1抓斗雙手柄 | | |
| THQ1-121/18 | 付鉤 | KT10-60/1 | 主鉤 | PQR2.4 | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-211/19 | 付鉤 | KT10-60/1 | 主鉤 | PQR2.4 | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | |
| THQ1-022/20 | 小車 | KT10-25/1 | 大車 | KT10-25/2 | 主鉤 | KT10-60/1 | 付鉤 | KT10-60/1 | |
| THQ1-300/21 | 吊鉤 | PHH2-100 | | | 變輻 | PHH2-100 | 回轉 | PHH2-100 | |
| THQ1-400/22 | 大車 | PQR1.3.5 | 回轉 | PQR1.3.5 | 主鉤 | PQR2.4 | 小車 | PQR1.3.5 | 直流220伏 |
| THQ1-400/23 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | | PQR6抓斗雙手柄 | | |
| THQ1-301/24 | 小車 | KT10-60/1 | 大車 | PQR1.3.5 | | KT10-25/1主付鉤雙手柄 | | |
| THQ1-012/25 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-112/26 | 主鉤 | PQR2.4 | 付鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-021/27 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-25/1 | |
| THQ1-012/28 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-012/29 | 吊鉤 | KT10-60/1 | | | 小車 | KT10-25/1 | 大車 | KT10-60/1 | |
| THQ1-013/30 | 付鉤 | KT10-60/1 | 主鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-021/31 | 吊鉤 | 60/W | | | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-012/32 | 吊鉤 | 60/W | | | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-031/33 | 付鉤 | 25/W | 主鉤 | 60/W | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-022/34 | 付鉤 | 60/W | 主鉤 | 60/W | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-130/35 | 付鉤 | 25/W | 主鉤 | 10/W | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-121/36 | 付鉤 | 25/W | 主鉤 | 10/W | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-121/37 | 付鉤 | 60/W | 主鉤 | 10/W | 小車 | KT10-25/1 | 大車 | KT10-25/2 | |
| THQ1-121/38 | 付鉤 | 60/W | 主鉤 | 10/W | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-112/39 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | 付鉤 | KT10-60/1 | 主鉤 | PQR2.4 | 主付鉤雙手柄 |
| THQ1-030/40 | 小車 | KT10-25/1 | 大車 | KT10-25/1 | 吊鉤 | KT10-25/1 | | | |
| THQ1-013/41 | 小車 | KT10-25/1 | 大車 | KT10-60/2 | | KT10-60/1主付鉤雙手柄 | | |
| THQ1-013/42 | 小車 | KT10-25/1 | 大車 | KT10-60/1 | | KT10-60/1抓斗雙手柄 | | |
| THQ1-400/43 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | | PQR6抓斗雙手柄 | | 直流220伏 |
| THQ1-211/44 | 小車 | KT10-25/1 | 大車 | KT10-60/1 | | PQR6抓斗雙手柄 | | |
| THQ1-022/45 | 小車 | KT10-25/1 | 大車 | KT10-25/1 | 付鉤 | KT10-60/1 | 主鉤 | KT10-60/1 | |
| THQ1-022/46 | 主鉤 | KT10-60/1 | 付鉤 | KT10-60/1 | 小車 | KT10-25/5 | 大車 | KT10-25/5 | |
| THQ1-211/47 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | | PQR6抓斗雙手柄 | | |
| THQ1-120/48 | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | 吊鉤 | KT10-25/1 | | | |
| THQ1-012/49 | 吊鉤 | KT10-60/5 | | | 小車 | KT10-25/5 | 大車 | KT10-60/5 | |
| THQ1-111/51 | 吊鉤 | PQR2.4 | | | 小車 | KT10-25/1 | 大車 | KT10-60/2 | |
| THQ1-112/52 | 主鉤 | PQR2.4 | 付鉤 | KT10-60/1 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-012/53 | 吊鉤 | KT10-60/2 | | | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-111/54 | 吊鉤 | PQR2.4 | | | 小車 | KT10-25/1 | 大車 | KT10-60/1 | |
| THQ1-111/55 | 吊鉤 | PQR2.4 | | | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-021/56 | 小車 | KT10-25/13F | 大車 | KT10-25/14F | 吊鉤 | KT10-60/13F | | | |
| THQ1-012/57 | 小車 | KT10-25/13F | 大車 | KT10-60/14F | 吊鉤 | KT10-60/13F | | | 主付鉤雙手柄 |
| THQ1-013/58 | 小車 | KT10-25/13F | 大車 | KT10-60/14F | 付鉤 | KT10-60/13F | 主鉤 | KT10-60/13F | 主付鉤雙手柄 |
| THQ1-112/59 | 小車 | KT10-25/13F | 大車 | KT10-60/14F | 付鉤 | KT10-60/13F | 主鉤 | PQR2 | 主付鉤雙手柄 |
| THQ1-112/60 | 小車 | KT10-25/13F | 大車 | KT10-60/15F | 付鉤 | KT10-60/13F | 主鉤 | PQR2 | |
| THQ1-111/61 | 小車 | KT10-25/13F | 大車 | 355 | 吊鉤 | KT10-60/13F | | | 主付鉤雙手柄 |
| THQ1-112/62 | 小車 | KT10-25/13F | 大車 | 355 | 付鉤 | KT10-60/13F | 主鉤 | KT10-60/13F | |
| THQ1-021/101 | 吊鉤 | KT10-25/1 | | | 小車 | KT10-25/1 | 大車 | KT10-60/5 | |
| THQ1-112/102 | 付鉤 | KT10-60/1 | 主鉤 | KT-60/2 | 小車 | KT10-25/1 | 大車 | PQR1.3.5 | |
| THQ1-400/103 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | | PQS1主付鉤雙手柄 | | 直流220伏 |
| THQ1-211/104 | 小車 | KT10-60/5 | 大車 | KT10-25/1 | | PQR6抓斗雙手柄 | | |
| THQ1-013/105 | 小車 | KT10-25/1 | 大車 | KT10-60/1 | | KT10-60/1抓斗雙手柄 | | |
| THQ1-112/106 | 小車 | KT10-25/1 | 大車 | KT10-60/5 | 付鉤 | KT10-60/1 | 主鉤 | LK1-12/90 | |
| THQ1-600/1 | 小車 | PQR1.3.5 | 大車 | PQR1.3.5 | 主鉤 | PQR2.4 | 付鉤 | PQR2.4 | |
| THQ1- 600/2 | 主鉤 | PQR2.4 | 大車 | PQR1.3.5 | 付鉤 | PQR2.4 | 大車 | PQR1.3.5 | |
| THQ1-600/3 | 大車 | PQR1.3.5 | 小車 | PQR1.3.5 | 主鉤 | PQR1.3.5 | 回轉 | PQR1.3.5 | |
| 聯動臺型號 | 左后機構 | 右后機構 |
| 用途 | 觸頭分合程序 | 用途 | 觸頭分合程序 |
| THQ1-211/47 | | | 增加一個啟動二個停止共增加三個1.A2 | |
| THQ1-600/1 | 付小車 | PQR1.3.5 | 登鋼 | PQR2.4 |
| THQ1-600/2 | 付小車 | PQR1.3.5 | 付鉤2 | PQR2.4 |
| THQ1-600/3 | 翻耙 | PQR1.3.5 | 電磁 | PQR1.3.5 |
THQ1聯動臺結構：
THQ1起重機聯動臺是由主令（凸輪）控制器、左右控制箱、活動式座椅及起重機腳踏開關等四大部分組成。其中主令（凸輪）控制器為控制臺的核心元件?？刂葡涑b有主令（凸輪）控制器外，在聯動臺箱體的罩面上還安裝指示燈、按鈕、緊急開關等元件，外形美觀，安裝方便。
