YW型電力液壓鼓式制動器YW型電力液壓鼓式剎車抱閘
制動器產品介紹
? ? ? ?YW電力液壓鼓式制動器型號規格有：YW160/E200、YW200/E220、YW200/E300、YW250/E220、YW250-E300、YW250-E500、YW250-E800、YW315-E220、YW315-E300、YW315-E500、YW315-E800、YW400-E300、YW400-E500、YW400-E800、YW400-E1250、YW500-E500、YW500-E800、YW500-E1250、YW500-E2000、YW630-E1250、YW630-E2000、YW630-E3000、YW710-E1250、YW710-E2000、YW710-E3000、YW800-E3000型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器產品說明
- 產品名稱：YW型電力液壓鼓式制動器
- 別名別稱：抱閘/制動剎車
- 型號規格：YW型
- 所屬類別：液壓鼓式制動器
- 產品產地：河南新鄉長垣/焦作武陟
- 非標定制：可定制
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修

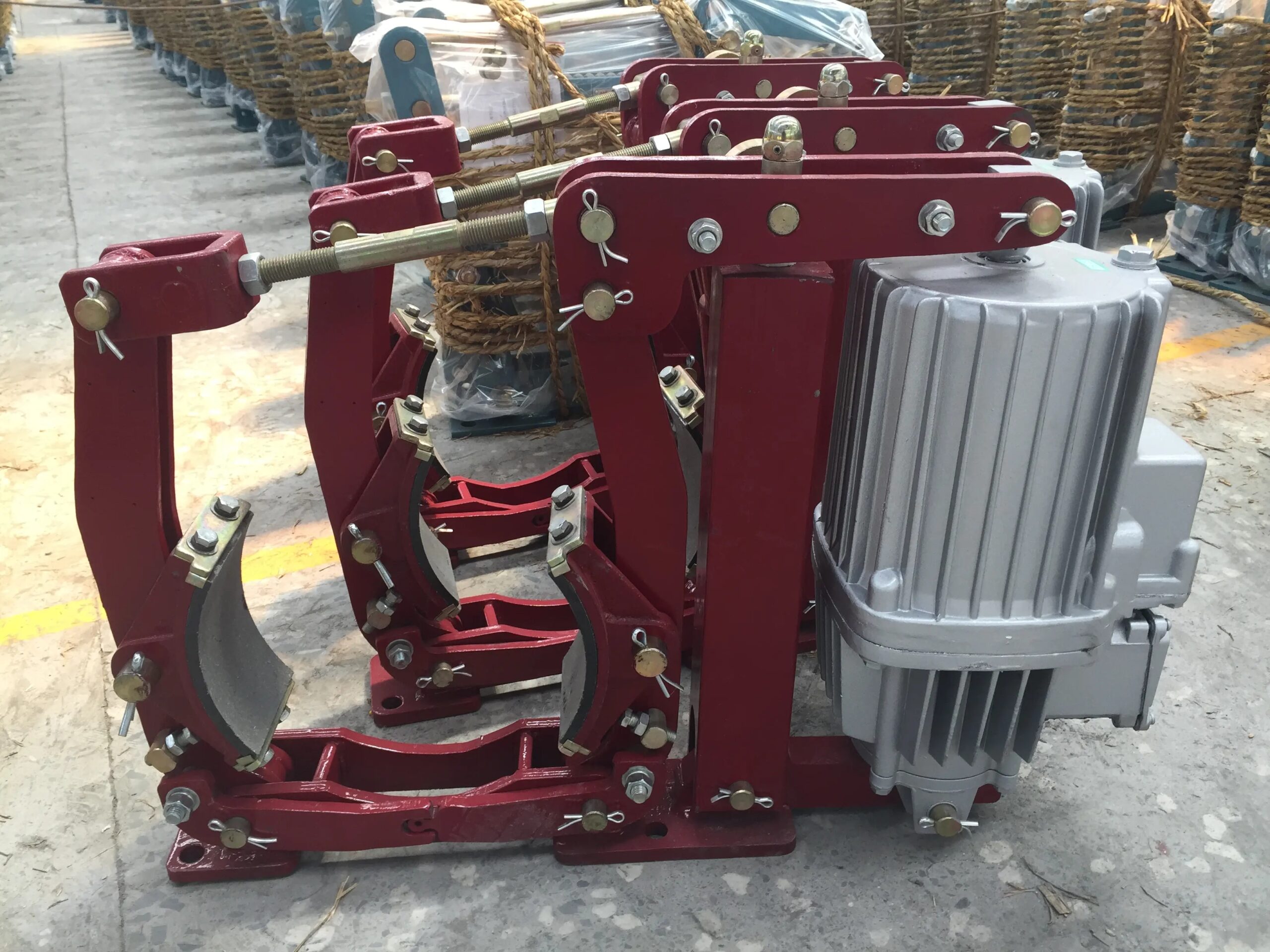

制動器產品圖冊
制動器相關參數

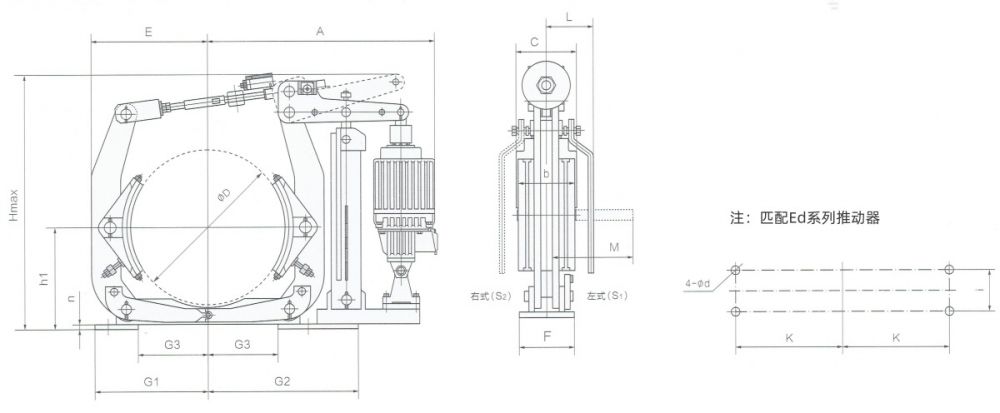

YW電力液壓鼓式制動器外形尺寸圖
YW電力液壓鼓式制動器技術參數與主要尺寸數據表
| 制動器型號 | 匹配推動器 | 制動力矩(N.m) | 退距 | A | b | C | D | d | E | F | G1 | G2 | H Max | h1 | 1 | K | M | n | L | 重量 (kg) | |
| YW160-E220 | Ed23/5 | 80-160 | 1.0 | 430 | 65 | 160 | 160 | 14 | 145 | 85 | 145 | 195 | 440 | 132 | 55 | 130 | 105 | 8 | 145 | 32.5 | |
| YW200-E220 | Ed23/5 | 100-200 | 1.0 | 470 | 70 | 160 | 200 | 14 | 175 | 90 | 165 | 255 | 500 | 160 | 55 | 145 | 118 | 10 | 150 | 35 | |
| YW200-E300 | Ed30/5 | 150-335 | 38 | ||||||||||||||||||
| YW250-E220 | Ed23/5 | 125-250 | 1.0 | 530 | 90 | 160 | 250 | 18 | 205 | 110 | 200 | 290 | 585 | 190 | 65 | 180 | 149 | 12 | 180 | 45 | |
| YW250-E300 | Ed30/5 | 180-350 | 533 | 48 | |||||||||||||||||
| YW250-E500 | Ed50/6 | 300-550 | 570 | 190 | 53 | ||||||||||||||||
| YW250-E800 | Ed80/6 | 300-970 | 570 | 190 | 56 | ||||||||||||||||
| YW315-E220 | Ed23/5 | 150-320 | 1.25 | 590 | 110 | 160 | 315 | 18 | 255 | 115 | 245 | 330 | 585 | 230 | 80 | 220 | 174 | 17 | 170 | 7075 | |
| YW315-E300 | Ed30/5 | 200-450 | 190 | ||||||||||||||||||
| YW315-E500 | Ed50/6 | 315-710 | 620 | ||||||||||||||||||
| YW315-E800 | Ed80/6 | 630-1240 | 80 | ||||||||||||||||||
| YW400-E300 | Ed30/5 | 200-470 | 1.25 | 680 | 140 | 160 | 400 | 22 | 310 | 160 | 310 | 420 | 715 | 280 | 100 | 270 | 211 | 14 | 170 | 138140 | |
| YW400-E500 | Ed50/6 | 400-800 | 710 | 190 | |||||||||||||||||
| YW400-E800 | Ed80/6 | 630-1250 | |||||||||||||||||||
| YW400-E1250 | Ed121/6 | 1000-2240 | |||||||||||||||||||
| 700 | 240 | 775 | 155 | ||||||||||||||||||
| YW500-E500 | Ed50/6 | 450-1235 | 1.25 | 810 | 180 | 190 | 500 | 22 | 390 | 180 | 365 | 535 | 815 | 340 | 130 | 325 | 270 | 21 | 180 | 176 | |
| YW500-E800 | Ed80/6 | 800-1600 | 176 | ||||||||||||||||||
| YW500-E1250 | Ed121/6 | 1250-2500 | 800 | 240 | |||||||||||||||||
| 835 | 204 | ||||||||||||||||||||
| YW500-E2000 | Ed201/6 | 2000-4000 | |||||||||||||||||||
| 845 | 204 | ||||||||||||||||||||
| YW630-E1250 | Ed121/6 | 1600-3150 | 1.6 | 925 | 225 | 240 | 630 | 26 | 470 | 220 | 450 | 600 | 1035 | 420 | 170 | 400 | 330 | 20 | 185 | 310 | |
| YW630-E2000 | Ed201/6 | 2500-5000 | 310 | ||||||||||||||||||
| YW630-E3000 | Ed301/6 | 3550-7100 | 315 | ||||||||||||||||||
| YW710-E1250 | Ed121/6 | 1000-3250 | 1.6 | 980 | 255 | 240 | 710 | 27 | 520 | 240 | 500 | 650 | 1135 | 470 | 190 | 450 | 372 | 25 | 220 | 435 | |
| YW710-E2000 | Ed201/6 | 2500-5600 | |||||||||||||||||||
| YW710-E3000 | Ed301/6 | 4000-8000 | 441 | ||||||||||||||||||
| YW800-E3000 | Ed301/12 | 12500 | 2.0 | 1227 | 280 | 240 | 800 | 27 | 580 | 280 | 570 | 830 | 1360 | 530 | 210 | 520 | 410 | 30 | 240 | 600 | |
制動器符合標注
YW電力液壓鼓式制動器安裝尺寸和制動力矩參數符合DIN15435-86和JB/T7021-2006標準，技術條件符合JB/T6406-2006標準；
可增設附加功能（見下表制動器附加功能）。
| 制動器附件功能表 | |
| 附加功能代號 | 附加功能 |
| M | 襯墊磨損自動補償裝置 |
| K1 | 開閘(上升)顯示行程開關 |
| K2 | 閉閘(下降)顯示行程開關 |
| K3 | 襯墊磨損極限顯示行程開關 |
| S1 | 左式手動裝置 |
| S2 | 右式手動裝置 |
制動器主要特點：
性能安全可靠、制動平穩，動作頻率高。
制動器使用條件：
環境溫度-20℃~50℃;
周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品;
空氣相對濕度不大于90%；
使用地點的海拔高度符合GB755-2008。
YW電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ4B、YWZ9(YWZ5）、YWZ8、YWZ13、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
