YW-L型電力液壓鼓式制動器YW-L型電力液壓鼓式剎車抱閘
制動器產品介紹
? ? ? ?YW-L型電力液壓鼓式制動器型號規格有：YW-L-200/E23、YW-L-200/E30、YW-L-250/E23、YW-L-250-E30、YW-L-250-E50、YW-L-315-E23、YW-L-315-E30、YW-L-315-E50、YW-L-315-E80、YW-L-400-E30、YW-L-400-E50、YW-L-400-E80、YW-L-400-E121、YW-L-500-E50、YW-L-500-E80、YW-L-500-E121、YW-L-500-E201型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器產品說明
- 產品名稱：YW-L型電力液壓鼓式制動器
- 別名別稱：抱閘/制動剎車
- 型號規格：YW-L型
- 所屬類別：液壓鼓式制動器
- 產品產地：河南新鄉長垣/焦作武陟
- 非標定制：可定制
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無/包裝另計
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修

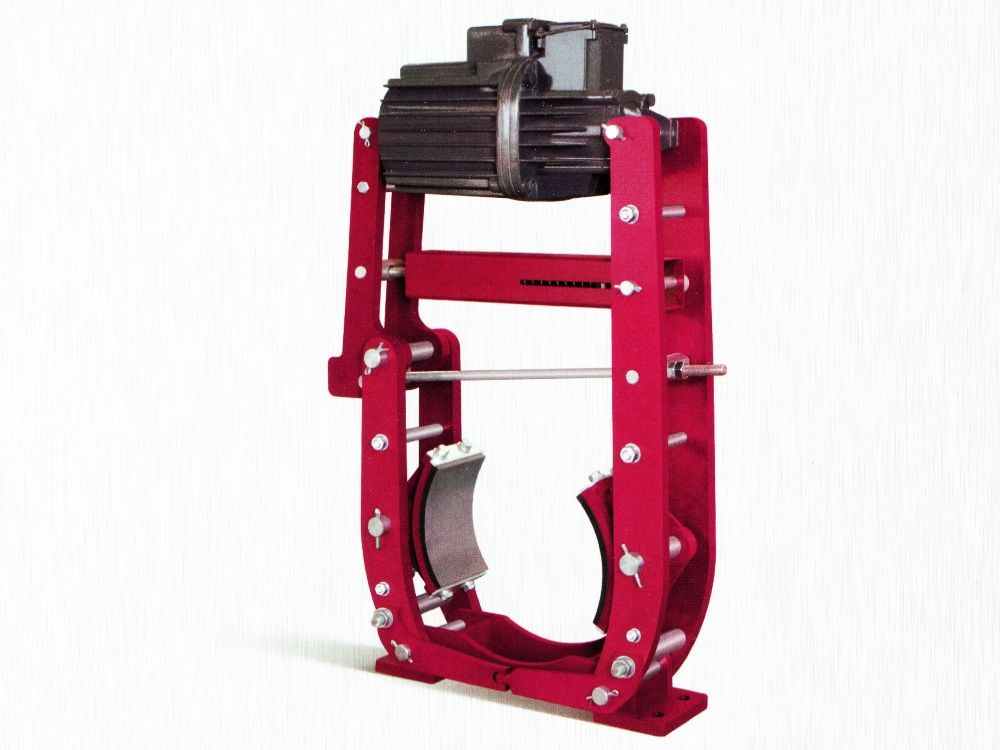

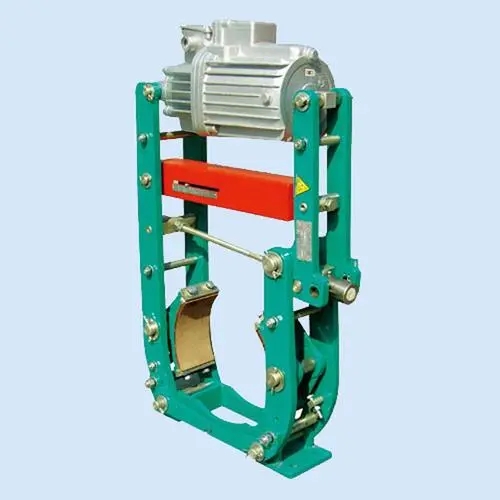

制動器產品圖冊
制動器相關參數

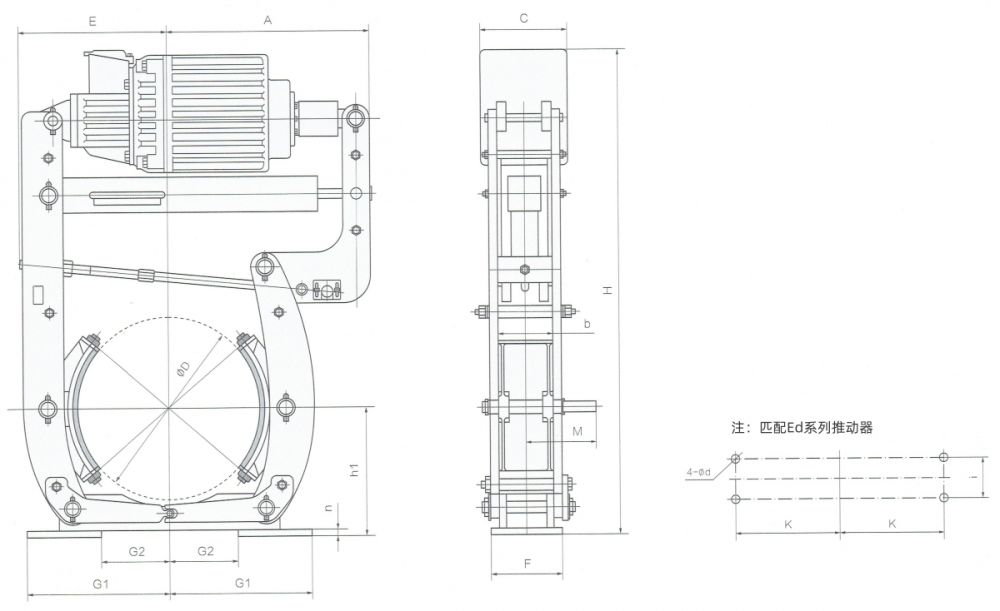

YW-L電力液壓鼓式制動器外形尺寸圖
YW-L系列電力液壓鼓式制動器技術參數與主要尺寸數據表
| 制動器型號 | 匹配推動器 | 制動力矩(N.m) | 退距 | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | 重量 (kg) |
| YW-L-200/E23 | Ed23/5 | 200 | 0.6 | 215 | 70 | 160 | 200 | 14 | 180 | 100 | 165 | 75 | 710 | 160 | 55 | 145 | 165 | 10 | 46 |
| 705 | |||||||||||||||||||
| YW-L-200/E30 | Ed30/5 | 300 | 255 | 210 | 52 | ||||||||||||||
| YW-L-250/E23 | Ed23/5 | 260 | 0.8 | 310 | 90 | 160 | 250 | 18 | 230 | 110 | 200 | 100 | 795 | 190 | 65 | 180 | 225 | 12 | 53 |
| YW-L-250/E30 | Ed30/5 | 380 | 310 | 230 | |||||||||||||||
| 790 | |||||||||||||||||||
| 61 | |||||||||||||||||||
| 865 | |||||||||||||||||||
| YW-L-250/E50 | Ed50/6 | 700 | 310 | 190 | 230 | 140 | 69 | ||||||||||||
| YW-L-315/E23 | Ed23/5 | 290 | 1.0 | 350 | 110 | 160 | 315 | 18 | 275 | 120 | 245 | 135 | 895 | 230 | 80 | 220 | 255 | 14 | 72 |
| 890 | |||||||||||||||||||
| YW-L-315/E30 | Ed30/5 | 410 | 350 | 275 | 78 | ||||||||||||||
| YW-L-315/E50 | Ed50/6 | 720 | 350 | 190 | 275 | 145 | 970 | 81 | |||||||||||
| YW-L-315/E80 | Ed80/6 | 1200 | 350 | 275 | 92 | ||||||||||||||
| YW-L-400/E30 | Ed30/5 | 390 | 1.25 | 370 | 140 | 160 | 400 | 22 | 340 | 160 | 310 | 150 | 955 | 280 | 100 | 270 | 280 | 14 | 98 |
| YW-L-400/E50 | Ed50/6 | 750 | 440 | 190 | 340 | 1075 | 102 | ||||||||||||
| YW-L-400/E80 | Ed80/6 | 1250 | 440 | 340 | 114 | ||||||||||||||
| 132 | |||||||||||||||||||
| YW-L-400/E121 | Ed121/6 | 1900 | 440 | 240 | 340 | 1065 | |||||||||||||
| YW-L-500/E50 | Ed50/6 | 900 | 1.25 | 435 | 180 | 190 | 500 | 22 | 400 | 200 | 365 | 185 | 1245 | 340 | 130 | 325 | 350 | 21 | 154 |
| YW-L-500/E80 | Ed80/6 | 1650 | 400 | 159 | |||||||||||||||
| YW-L-500/E121 | Ed121/7 | 2500 | 240 | 400 | 1235 | 176 | |||||||||||||
| YW-L-500/E201 | Ed201/7 | 4100 | 400 | 181 |
制動器符合標注
YW電力液壓鼓式制動器安裝尺寸和制動力矩參數符合DIN15435-86和JB/T7021-2006標準，技術條件符合JB/T6406-2006標準；
可增設附加功能（見下表制動器附加功能）。
| 制動器附件功能表 | |
| 附加功能代號 | 附加功能 |
| M | 襯墊磨損自動補償裝置 |
| K1 | 開閘(上升)顯示行程開關 |
| K2 | 閉閘(下降)顯示行程開關 |
| K3 | 襯墊磨損極限顯示行程開關 |
| S1 | 左式手動裝置 |
| S2 | 右式手動裝置 |
制動器主要特點：
性能安全可靠、制動平穩，動作頻率高。
制動器使用條件：
環境溫度-20℃~50℃;
周?chē)ぷ鳝h(huán)境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品;
空氣相對濕度不大于90%；
使用地點的海拔高度符合GB755-2008。
?YW-L電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ4B、YWZ9(YWZ5）、YWZ8、YWZ13、YW、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
