MW22系列方形電磁吸盤MW22型起重電磁鐵
電磁吸盤介紹
? ? ? ?MW22系列電磁鐵適用于吊運鋼錠和大型初軋坯、型鋼等。針對不同類型鋼材采用不同的磁路設計。該系列產品又分工字鋼、初軋坯、梁坯、成卷線材(盤圓)起吊用電磁鐵。主要型號有：MW22-8060L、MW22-11060L、MW22-120100L、MW22-140100L、MW22-140150L、MW22-8080L/-6、MW22-12595L/-6、MW22-14095L/-6、MW22-15095L/1-6、MW22-16080L/1-6、MW22-17065L/1-6、MW22-20090L/1-6等型號，生產廠家承接標準非標電磁吸盤（電磁鐵）的設計制造和安裝維修。
電磁吸盤說明
- 產品名稱：MW22系列電磁鐵
- 別名別稱：電磁吸盤起重吸盤
- 型號規格：MW22型
- 所屬類別：電磁吊具
- 產品產地：河南新鄉湖南岳陽
- 非標定制：承接非標制造
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南新鄉長垣

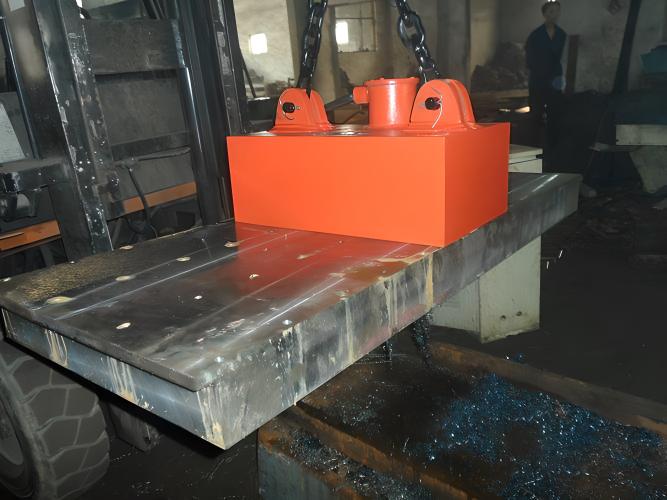

電磁吸盤圖片
電磁吸盤參數

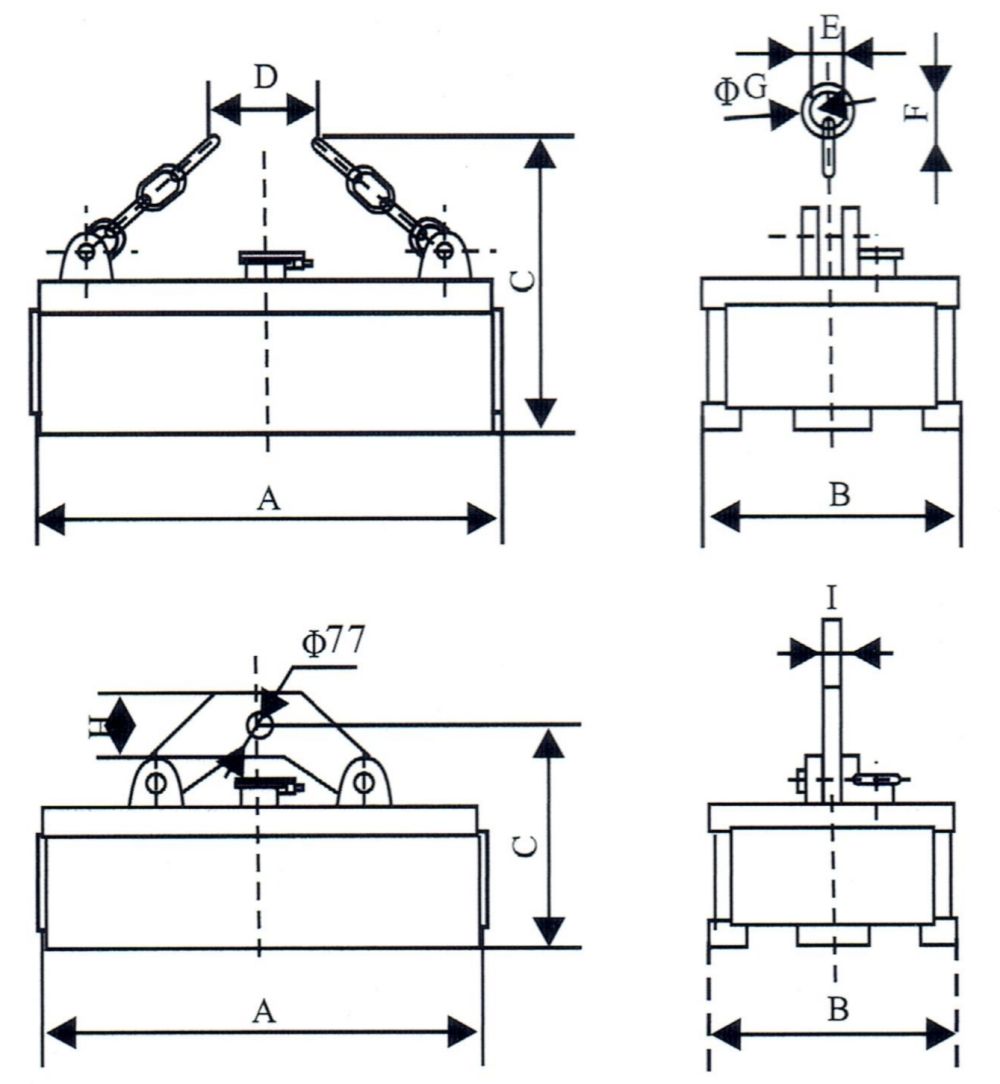

MW22系列電磁鐵外形尺寸圖
MW22系列電磁鐵技術規格參數表
| 常溫型（額定電壓DC-220V，通電持續率TD-50%）主要技術參數 | |||||||
| 型 號 | MW22-8060L | MW22-11060L | MW22-120100L | MW22-140100L | MW22-140150L | ||
| 外形尺寸 (mm) | A | 800 | 1100 | 1200 | 1400 | 1400 | |
| B | 600 | 600 | 1000 | 1000 | 1500 | ||
| C | 900 | 900 | 950 | 1100 | 1100 | ||
| D | 300 | 300 | 300 | 900 | 900 | ||
| E | 110 | 110 | 125 | 125 | 125 | ||
| F | 180 | 180 | 200 | 200 | 200 | ||
| G | 32 | 32 | 50 | 38 | 38 | ||
| H | 200 | ||||||
| I | 50 | ||||||
| 自重KG | 1000 | 1300 | 2400 | 3600 | 3000 | ||
| 功率KW | 27.3 | 34.1 | 45.5 | 63.6 | 81.9 | ||
| 電流A | 6 | 7.5 | 10 | 14 | 18 | ||
| 起吊能力(表內大截面工字鋼如果沒有捆扎,也可吊起一層) | 最小規格 | 10號工字鋼 | 10號工字鋼 | 10號工字鋼 | 10號工字鋼 | 10號工字鋼 | |
| 最大規格 | 20a號工字鋼 | 30a號工字鋼 | 63a號工字鋼 | 50a號工字鋼 | 50a號工字鋼 | ||
| 最大長度 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
| 捆扎寬度 | 500 | 500 | 1000 | 1200 | 1400 | ||
| 單捆重量 | 5000 | 4000/6000 | 15000 | 3000/5000 | 4500/6000 | ||
| 捆數 | 4臺吊1捆 | 4臺吊1捆 | 4臺吊2/1捆 | 4臺吊4/2捆 | 4臺吊4/2捆 | ||
| 常溫型（額定電壓DC-220V，通電持續率TD-60%）主要技術參數 | ||||||
| 型號 | MW22-8080L/-6 | MW22-12595L/-6 | MW22-14095L/-6 | |||
| 外形尺寸 (mm) | A | 800 | 1250 | 1400 | ||
| B | 880 | 950 | 950 | |||
| C | 505 | 1100 | 1030 | |||
| D | 400 | 450 | ||||
| E | 175 | 175 | ||||
| F | 250 | 250 | ||||
| G | 50 | 50 | ||||
| H | 200 | |||||
| I | 45 | |||||
| 重量 | 1380 | 2300 | 2640 | |||
| 冷態電流(A) | 24 | 39 | 45.5 | |||
| 冷態功率 | 5.3 | 8.58 | 10 | |||
| 單 臺 起 吊 能 力 | 吊運90-120mm方坯能力 | 4.1 | 3.7 | 8.6 | ||
| 方坯 | 120mmx120mm | 7.2mx5 | 8.5mx8 | 8.4mx9 | ||
| 150mmx150mm | 7.2mx6 | 6.9mx7 | ||||
| 200mmx200mm | 4.4mx3 | 4.9mx5 | 4.5mx6 | |||
| 圓坯 | Φ200 | 5.5mx3 | 6.5mx5 | 6.5mx6 | ||
| 軌梁 | 20kg/m重軌 | 6.56mx5 | 8mx7 | 7.6mx9 | ||
| 型號 | MW22-15095L/1-6 | MW22-16080L/1-6 | MW22-17065L/1-6 | MW22-20090L/1-6 | |||
| 外形尺寸 (mm) | A | 1500 | 1600 | 1700 | 2000 | ||
| B | 950 | 830 | 650 | 930 | |||
| C | 455 | 750 | 730 | 1720 | |||
| D | 0 | ||||||
| E | 230 | ||||||
| F | 370 | ||||||
| G | 75 | ||||||
| H | 200 | 200 | 200 | ||||
| I | 45 | 45 | 45 | ||||
| 重量 | 2600 | 2700 | 2720 | 3690 | |||
| 冷態電流(A) | 44 | 47 | 42.6 | 59.9 | |||
| 冷態功率 | 9.6 | 10.34 | 9.4 | 13.2 | |||
| 單 臺 起 吊 能 力 | 吊運90-120mm方坯能力 | 9.2 | 8.32 | 7.2 | 11.7 | ||
| 方坯 | 120mmx120mm | 8.1mx10 | 6.6mx11 | 5.8mx11 | 6.9mx15 | ||
| 150mmx150mm | 6.5mx8 | 5.2mx9 | 4.2mx10 | 6.6mx10 | |||
| 200mmx200mm | 200mx6 | 3.8mx7 | 3.3mx7 | 4.6mx8 | |||
| 圓坯 | Φ200 | 6.7mx7 | 6.3mx7 | 5mx7 | 6.1mx8 | ||
| 軌梁 | 20kg/m重軌 | 7.8mx9 | 6.6mx10 | 5.2mx11 | 7.2mx13 | ||
電磁吸盤延伸閱讀：
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；
7、設備配套電器：單臺吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
電磁吸盤廠家
? ? ? ?MW22系列電磁鐵（電磁吸盤）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒、電磁掛梁等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。
