MW12系列吊運捆扎棒材矩形電磁吸盤MW12型起重電磁鐵
電磁吸盤介紹
? ? ? ?MW12系列吊運捆扎棒材矩形電磁吸盤主要型號有：MW12-11060L/1、MW12-12060L/1、MW12-13060L/1、MW12-15060L/1、MW12-15090L/1、MW12-17060L/1、MW12-18060L/1、MW12-20060L/1、MW12-26060L/1型等，本產品為多臺電磁吸盤組合使用，為強透磁磁路設計，能夠穿透多層氣隙，適用于吊運捆扎棒材。生產廠家承接標準非標電磁吸盤（電磁鐵）的設計制造和安裝維修。
電磁吸盤說明
- 產品名稱：MW12系列吊運捆扎棒材矩形電磁吸盤
- 別名別稱：矩形磁鐵矩形吸盤方形吸盤
- 型號規格：MW12型
- 所屬類別：電磁吊具
- 產品產地：河南新鄉湖南岳陽
- 非標定制：承接非標設計制造
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南新鄉長垣

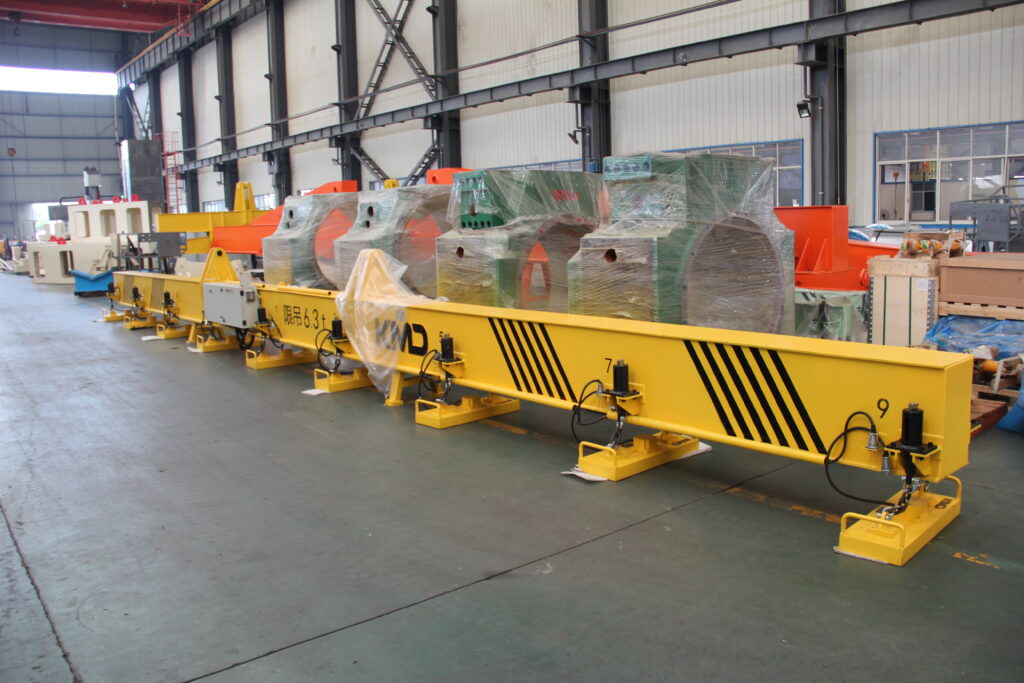

電磁吸盤圖片
電磁吸盤參數

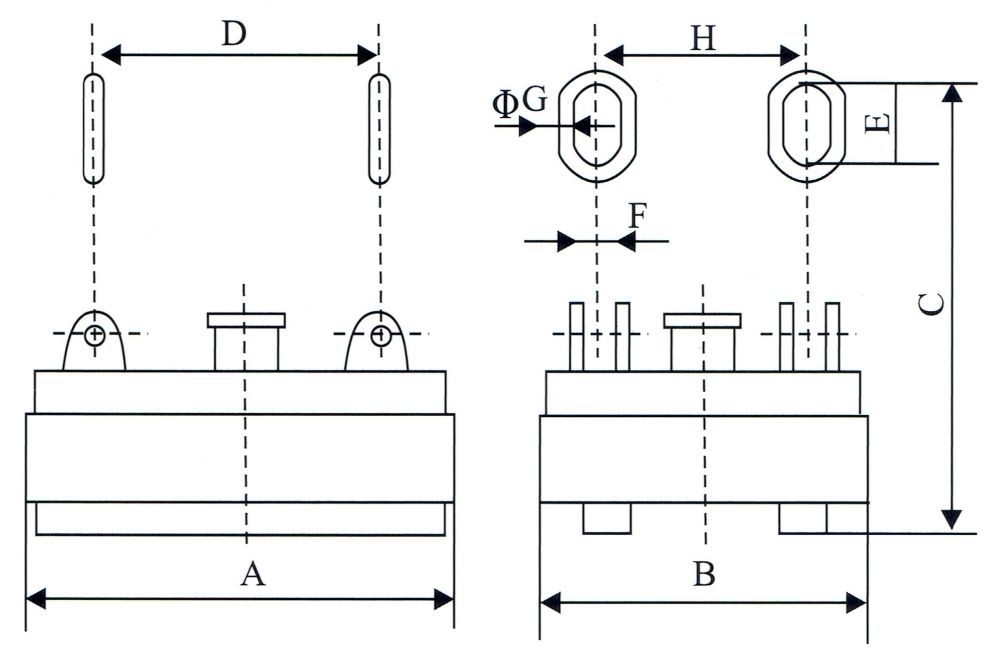

MW12系列吊運捆扎棒材矩形電磁吸盤外形尺寸圖
MW12系列吊運捆扎棒材矩形電磁吸盤技術規格參數表
| MW12系列（電壓：DC=220V；持續通電率：TD-60%） | |||||||||||
| 型號 | MW12-11060L/1 | MW12-12060L/1 | MW12-13060L/1 | MW12-15060L/1 | MW12-15090L/1 | MW12-17060L/1 | MW12-18060L/1 | MW12-20060L/1 | MW12-26060L/1 | ||
| 外形尺寸 (mm) | A | 1100 | 1200 | 1300 | 1500 | 1500 | 1700 | 1800 | 2000 | 2600 | |
| B | 600 | 900 | 600 | ||||||||
| C | 1000 | 1000 | 1000 | 1200 | 1200 | 1300 | 1300 | 1500 | 1700 | ||
| D | 160 | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | ||
| E | 90 | 90 | 90 | 120 | 120 | 150 | 150 | 200 | 200 | ||
| F | 40 | 40 | 40 | 50 | 50 | 55 | 55 | 60 | 60 | ||
| 自重 | 1515 | 1680 | 1750 | 1890 | 1980 | 2100 | 2230 | 2600 | 3140 | ||
| 功率 | 8.25 | 8.8 | 9.02 | 9.46 | 9.5 | 9.57 | 9.68 | 11 | 11.88 | ||
| 電流(A) | 37.5 | 40 | 41 | 43 | 43.2 | 43.5 | 44 | 50 | 54 | ||
| 吊運能力列舉 | 棒材直徑 | ф15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ10~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | Φ15~Φ51 | |
| 單捆直徑 | Φ200~φ300 | Φ200~Φ300 | Φ200~Φ300 | Φ300~Φ350 | Φ300~Φ 350 | Φ300~Φ400 | Φ300~Φ400 | Φ300~Φ400 | Φ300~Φ400 | ||
| 棒材長度 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | 6~12 | ||
| 單捆重量 | 2~3 | 2~3 | 2~3 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | 2~3.5 | ||
| 吊運捆數 | 2~3 | 2~3 | 2~4 | 2~4 | 3~4 | 3~4 | 3~4 | 4~5 | 5~7 | ||
| 注：根據用戶不同的需求與工作現場實際狀況，可設計制造技術參數表以外規格尺寸的吸盤） | |||||||||||
電磁吸盤延伸閱讀：
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；
7、設備配套電器：?jiǎn)闻_(tái)吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
電磁吸盤廠家
? ? ? ?MW12系列吊運捆扎棒材矩形電磁吸盤（電磁鐵）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒、電磁掛梁等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。
