YZ型雙梁鑄造起重機
冶金鑄造起重機介紹
YZ型鑄造雙梁橋式起重機設計起重量有：100/32噸、125/32噸、140/40噸、160/50噸、180/40(50）噸（T）等，它是鋼鐵廠煉鋼連鑄中的主要設備，主要用于轉爐加料跨向轉爐兌鐵液，在精煉跨將鋼液吊運至精煉爐或在鋼液接受跨將鋼液吊運到連鑄大包回轉臺上。

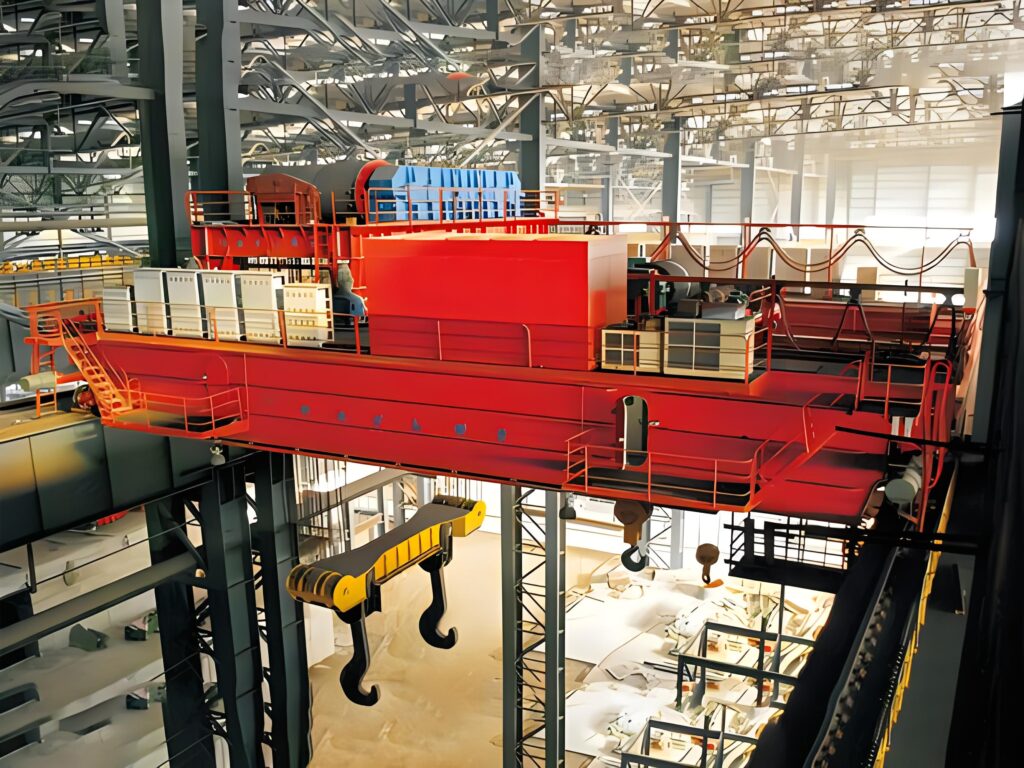

冶金鑄造起重機圖冊
冶金鑄造起重機工作環境
鑄造起重機吊運熔融金屬，在高溫、高粉塵的惡劣環境中工作，工作級別為A7。由于其使用環境特殊，所以其設計制造有特殊的要求的，鑄造起重機應完全滿足各相關標準要求，制造質量、性能安全可靠。
冶金鑄造起重機說明
- 產品名稱：鑄造雙梁橋式起重機
- 別名別稱：鑄造吊/耐高溫起重機/天車/行車
- 型號規格：YZ型
- 所屬類別：冶金鑄造雙梁橋式
- 產品產地：河南新鄉長垣
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：60~80天
- 供貨范圍：全國
- 送達方式：自提/送貨上門
- 是否安裝：安裝另計
- 售后方式：一年保修
冶金鑄造起重機參數

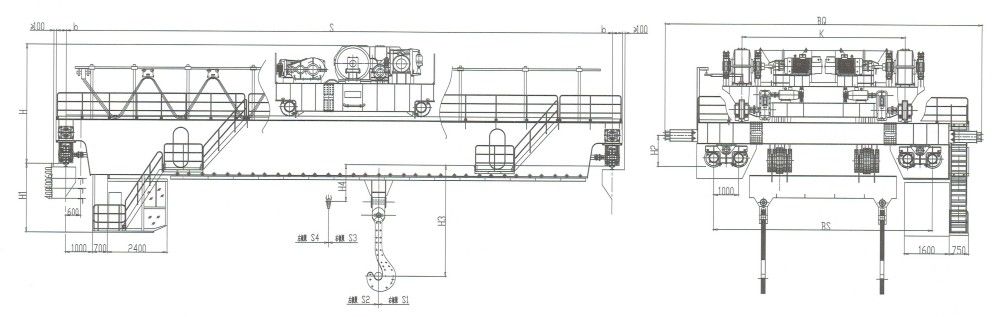

YZ型雙梁鑄造橋式起重機外形尺寸圖
YZ型雙梁鑄造橋式起重機技術參數及外形尺寸表
| 起重量 | 100/32噸 | 125/32噸 | 140/40噸 | 160/50噸 | 180/40(50)噸 | ||||||||||||
| 工作級別 | A7 | A7 | A7 | A7 | A7 | ||||||||||||
| 跨度 S（m） | 19 | 22 | 25 | 19 | 22 | 19 | 22 | 25 | 19 | 22 | 25 | 19 | 22 | 25 | |||
| 起升高度 (m) | 主鉤 | 18 | 20 | 25 | 24 | 20 | 23 | 24 | 24 | ||||||||
| 副鉤 | 20 | 22 | 27 | 26 | 22 | 25 | 26 | 26 | |||||||||
| 速度 (m/mim) | 主鉤 | 6.8 | 6.8 | 8.6 | 9.5 | 7.6 | 6.3 | 6 | 6 | ||||||||
| 副鉤 | 9.5 | 9.5 | 12 | 12 | 9.5 | 9.5 | 7.8 | 9.5 | |||||||||
| 小車 | 37 | 37 | 41 | 42 | 36 | 34.8 | 36 | 38.8 | |||||||||
| 大車 | 68 | 68 | 77 | 77 | 77 | 77.8 | 68 | 78 | |||||||||
| 主要尺寸 (mm) | H | 4300 | 4300 | 4500 | 5150 | 5200 | 5350 | 5350 | 5350 | 5600 | 5600 | 5600 | 6600 | 6600 | 6600 | ||
| H1 | 4500 | 4500 | 5000 | 5000 | 5000 | 2750 | 2850 | 2950 | 2850 | 2950 | 3050 | 2850 | 2950 | 3050 | |||
| H2 | 1200 | 1200 | 1300 | 1350 | 1350 | 1300 | 1300 | 1300 | 1350 | 1350 | 1350 | 1400 | 1400 | 1400 | |||
| BQ | 13500 | 13800 | 14800 | 14800 | 14800 | 12850 | 12850 | 12850 | 12850 | 12850 | 12850 | 16800 | 16800 | 16800 | |||
| Bs | 8900 | 8900 | 8900 | 10000 | 10000 | 10000 | 13700 | 13700 | 13700 | ||||||||
| K | 7800 | 8000 | 9000 | 9000 | 9000 | 6500 | 6500 | 6500 | 6800 | 6800 | 6800 | 10500 | 10500 | 10500 | |||
| b | 410 | 410 | 410 | 410 | 410 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| 極限尺寸 (mm) | H3 | 3500 | 3500 | 3500 | 380 | 380 | 5000 | 5000 | 5000 | 5500 | 5500 | 5500 | 6000 | 6000 | 6000 | ||
| H4 | 1200 | 1200 | 1200 | 1200 | 1200 | 1600 | 1600 | 1600 | 1700 | 1700 | 1700 | 1500 | 1500 | 1500 | |||
| S1 | 2000 | 2000 | 2000 | 2200 | 2200 | 2500 | 2500 | 2500 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | |||
| S2 | 3700 | 3700 | 3700 | 4100 | 4100 | 4600 | 4600 | 4600 | 4750 | 4750 | 4750 | 5100 | 5100 | 5100 | |||
| S3 | 4100 | 4100 | 4100 | 4700 | 4700 | 4700 | 4700 | 4700 | 4850 | 4850 | 4850 | 5100 | 5100 | 5100 | |||
| S4 | 1600 | 1600 | 1600 | 1600 | 1600 | 2400 | 2400 | 2400 | 2500 | 2500 | 2500 | 2600 | 2600 | 2600 | |||
| 車輪數量 | 8 | 8 | 8 | 16 | 16 | 16 | 16 | 16 | 16 | ||||||||
| 最大輪壓（KN） | 520 | 530 | 545 | 580 | 595 | 640 | 650 | 665 | 404 | 412 | 420 | 505 | 515 | 530 | |||
| 薦用鋼軌 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | QU120 | |||
| 電源 | 三相交流280V-50Hz | ||||||||||||||||
冶金鑄造起重機廠家
YZ型鑄造雙梁橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、鋁電解多功能、抓斗、電磁吸盤、冶金耐高溫、新型智能等歐式新型（低凈空）/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
