MW61系列橢圓形電磁吸盤MW61型耐高溫起重電磁鐵
電磁吸盤介紹
? ? ? ?MW61系列橢圓形電磁吸盤主要型號有：常溫橢圓型有：MW61-200150L/1-75、MW61-250150L/1-75、MW61-250200L/1-75、MW61-300150L/1-75、MW61-300200L/1-75、MW61-400150L/1-75、MW61-400200L/1-75、MW61-400250L/1-75型，耐高溫橢圓形有：MW61-200150L/2-75、MW61-250150L/2-75、MW61-250200L/2-75、MW61-300150L/2-75、MW61-300200L/2-75、MW61-400150L/2-75、MW61-400200L/2-75、MW61-400250L/2-75型等，適用于吸附吊運車廂中的廢鋼及鑄鐵錠。生產廠家承接標準非標電磁吸盤（電磁鐵）的設計制造和安裝維修。
電磁吸盤說明
- 產品名稱：MW61系列橢圓形電磁吸盤
- 別名別稱：電磁鐵起重吸盤起重磁鐵
- 型號規格：MW61型
- 所屬類別：電磁吊具
- 產品產地：河南新鄉湖南岳陽
- 非標定制：承接非標定制
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南新鄉長垣

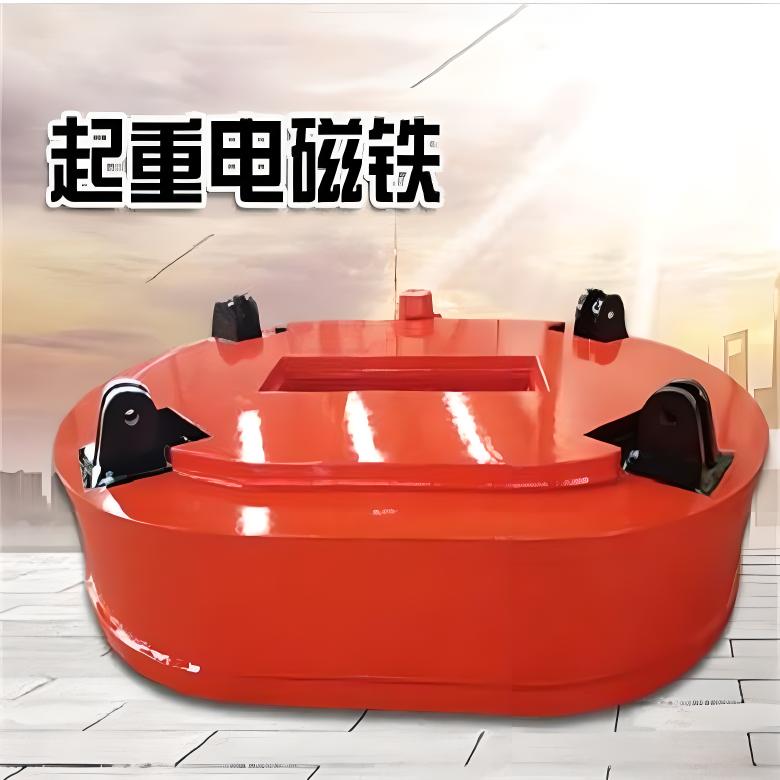

電磁吸盤圖片
電磁吸盤參數

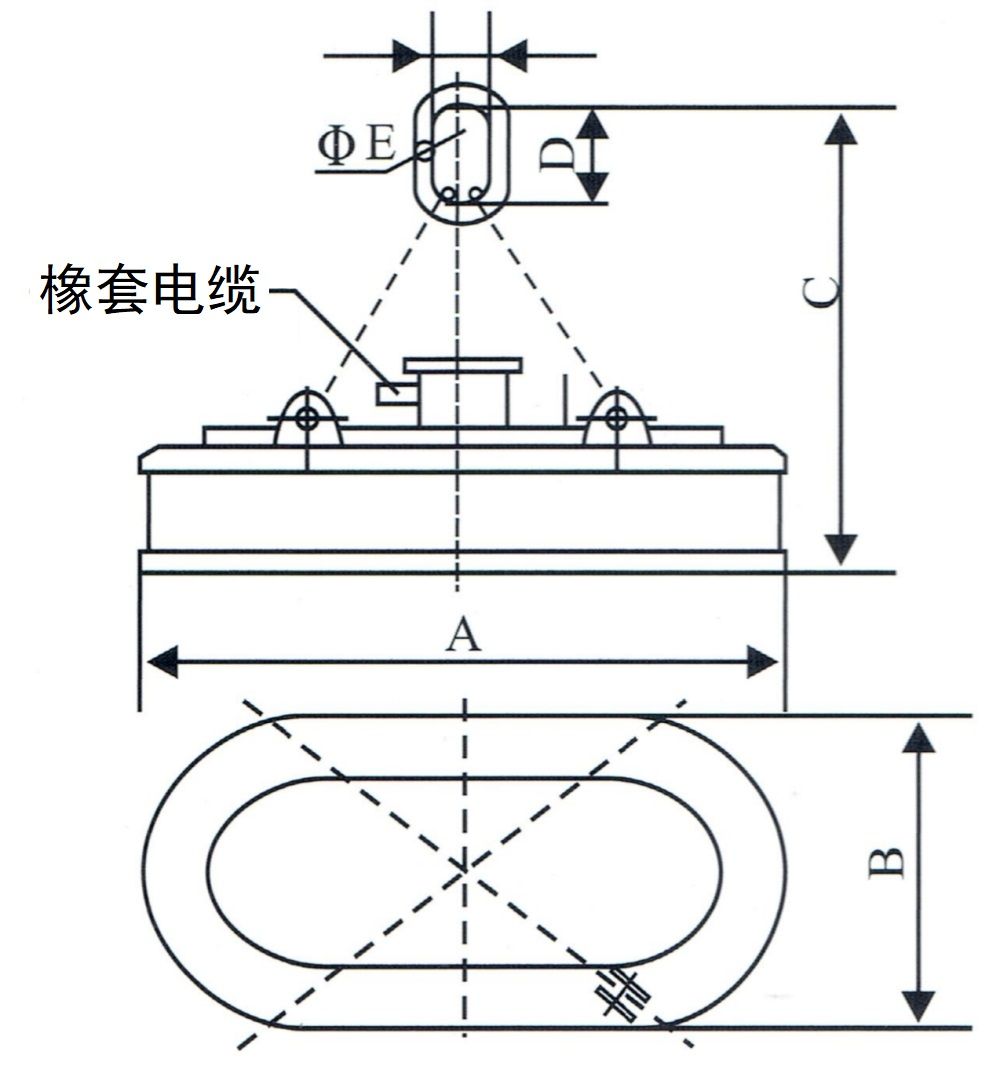

MW61系列橢圓形電磁吸盤外形尺寸圖
MW61系列(常溫型)橢圓形電磁吸盤技術規格參數表
| 常溫橢圓形（電壓：DC=220V，通電持續率TD=75%）主要技術參數 | ||||||||||
| 型號 | MW61-200150L/1-75 | MW61-250150L/1-75 | MW61-250200L/1-75 | MW61-300150L/1-75 | MW61-300200L/1-75 | MW61-400150L/1-75 | MW61-400200L/1-75 | MW61-400250L/1-75 | ||
| 外形尺寸 (mm) | A | 2000 | 1500 | 2500 | 3000 | 3000 | 4000 | 4000 | 4000 | |
| B | 1500 | 1500 | 2000 | 1500 | 2000 | 1500 | 2000 | 2500 | ||
| C | 1300 | 1300 | 1300 | 1700 | 1700 | 1900 | 1900 | 1900 | ||
| D | 250 | 250 | 250 | 280 | 280 | 280 | 280 | 300 | ||
| E | 180 | 180 | 180 | 210 | 210 | 210 | 210 | 210 | ||
| F | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | ||
| 自重 | 6200 | 7000 | 7800 | 8500 | 9000 | 12000 | 14500 | 17000 | ||
| 功率 | 18.3 | 20.9 | 22.5 | 23.7 | 28.3 | 29.17 | 33.8 | 36.3 | ||
| 電流(A) | 83.3 | 95 | 102 | 108 | 129 | 132 | 154 | 165 | ||
| 吸吊能力 | 大鋼錠 | 1400/800 | 1800/900 | 2000/1200 | 2200/1300 | 2800/1600 | 3500/2000 | 4000/2400 | 6500/3100 | |
| 鑄鐵錠 | 2200/1400 | 2800/1500 | 3200/1900 | 3500/2000 | 4000/2500 | 4600/3000 | 6000/3500 | 8500/5000 | ||
| 切屑 | 1000/600 | 1300/800 | 1500/1000 | 1800/1100 | 2200/1300 | 2600/1600 | 3000/1800 | 5000/2300 | ||
| 配 套 設 備 | 整流控制設備 | STQL-25E | STQL-32E | STQL-38E | STQL-45E | |||||
| 電纜卷筒 | JTA125-15-2 | JTA175-15-2 | JTA200-15-2 | |||||||
| 電纜連接器 | DL-202 | |||||||||
| 注：根據用戶不同需求與工作現場實際狀況，可設計制造本技術參數以外規格尺寸的吸盤。 | ||||||||||
MW61系列(耐高溫型)橢圓形電磁吸盤技術規格參數表
| 耐高溫橢圓形（電壓：DC=220V，通電持續率TD=75%，被吸吊物料溫度在100~700℃）主要技術參數 | ||||||||||
| 型號 | MW61-200150L/2-75 | MW61-250150L/2-75 | MW61-250200L/2-75 | MW61-300150L/2-75 | MW61-300200L/2-75 | MW61-400150L/2-75 | MW61-400200L/2-75 | MW61-400250L/2-75 | ||
| 外形尺寸 (mm) | A | 2000 | 1500 | 2500 | 3000 | 3000 | 4000 | 4000 | 4000 | |
| B | 1500 | 1500 | 2000 | 1500 | 2000 | 1500 | 2000 | 2500 | ||
| C | 1300 | 1300 | 1300 | 1700 | 1700 | 1900 | 1900 | 1900 | ||
| D | 250 | 250 | 250 | 280 | 280 | 280 | 280 | 300 | ||
| E | 180 | 180 | 180 | 210 | 210 | 210 | 210 | 210 | ||
| F | 60 | 60 | 60 | 70 | 70 | 80 | 80 | 80 | ||
| 自重 | 6600 | 7400 | 8300 | 9000 | 9500 | 13000 | 1600 | 19000 | ||
| 功率 | 16.5 | 18.9 | 20.9 | 21.6 | 22.9 | 25.9 | 28.3 | 33.8 | ||
| 電流(A) | 75 | 86 | 95 | 98 | 104 | 118 | 129 | 154 | ||
| 吸吊能力 | 大鋼錠 | 1400/800 | 1800/900 | 2000/1200 | 2200/1300 | 2800/1600 | 3500/2000 | 4000/2400 | 6500/3100 | |
| 鑄鐵錠 | 2200/1400 | 2800/1500 | 3200/1900 | 3500/2000 | 4000/2500 | 4600/3000 | 6000/3500 | 8500/5000 | ||
| 切屑 | 1000/600 | 1300/800 | 1500/1000 | 1800/1100 | 2200/1300 | 2600/1600 | 3000/1800 | 5000/2300 | ||
| 配 套 設 備 | 整流控制設備 | STQL-25E | STQL-32E | STQL-38E | STQL-45E | |||||
| 電纜卷筒 | JTA125-15-2 | JTA175-15-2 | JTA200-15-2 | |||||||
| 電纜連接器 | DL-202 | |||||||||
| 注：根據用戶不同需求與工作現場實際狀況，可設計制造本技術參數以外規格尺寸的吸盤。 | ||||||||||
電磁吸盤延伸閱讀：
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；
7、設備配套電器：?jiǎn)闻_(tái)吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
電磁吸盤廠家
? ? ? ?MW61常溫型、耐高溫型電磁吸盤（電磁鐵）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。
