MW5系列吊運廢鋼用電磁鐵MW5型圓形電磁吸盤
電磁吸盤介紹
? ? ? ?MW5系列吊運廢鋼用電磁鐵有常溫型、耐高溫型、高頻型、耐高溫高頻型等，它適用于搬運鑄鐵錠、鋼球及各種廢鋼。其勵磁方式可采用定電壓方式、強勵磁方式和過勵磁方式。MW5系列吊運廢鋼用電磁鐵主要型號有：常溫型有：MW5-70L/1、MW5-80L/1、MW5-90L/1、MW5-100L/1、MW5-110L/1、MW5-120L/1、MW5-130L/1、MW5-150L/1、MW5-165L/1、MW5-180L/1、MW5-210L/1、MW5-240L/1型；耐高溫型有：MW5-70L2、MW5-80L2、MW5-90L/2、MW5-100L/2、MW5-110L/2、MW5-120L/2、MW5-130L/2、MW5-150L/2、MW5-165L/2、MW5-180L/2、MW5-210L/2、MW5-240L/2型；高頻型有：MW5-100L/1-75、MW5-110L/1-75、MW5-120L/1-75、MW5-130L/1-75、MW5-150L/1-75、MW5-165L/1-75、MW5-180L/1-75、MW5-210L/1-75、MW5-240L/1-75型；耐高溫高頻型有：MW5-100L/2-75、MW5-110L/2-75、MW5-120L/2-75、MW5-130L/2-75、MW5-150L/2-75、MW5-165L/2-75、MW5-180L/2-75、MW5-210L/2-75、MW5-240L/2-75型等，生產廠家承接標準非標電磁鐵（電磁吸盤）的設計制造和安裝維修。
電磁吸盤說明
- 產品名稱：MW5系列吊運廢鋼用電磁鐵
- 別名別稱：電磁吸盤起重吸盤起重磁鐵
- 型號規格：MW5型
- 所屬類別：電磁吊具
- 產品產地：河南新鄉湖南岳陽
- 非標定制：承接非標制造
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南新鄉長垣

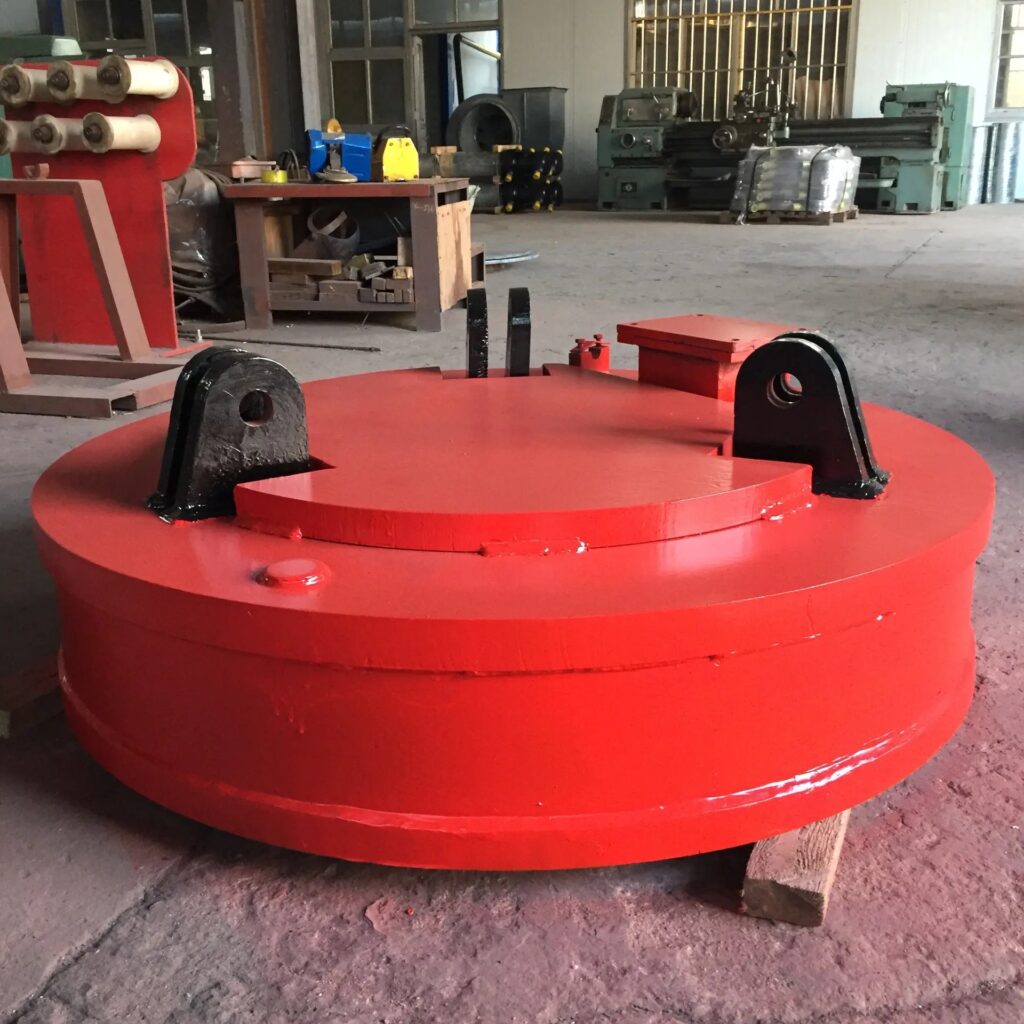

電磁吸盤圖片
電磁吸盤參數

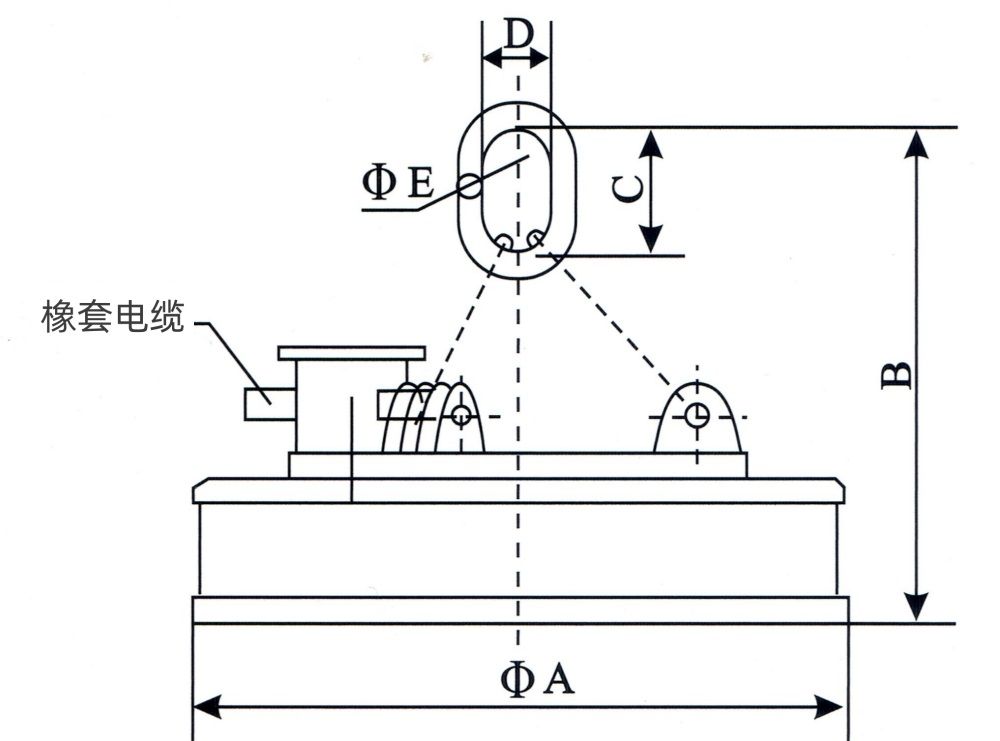

MW5系列吊運廢鋼用電磁鐵外形尺寸圖

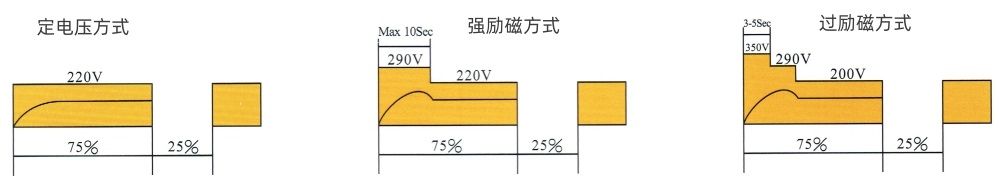

MW61系列橢圓形電磁吸盤控制方式與電壓電流特性曲線
MW5(常溫型)系列吊運廢鋼用電磁鐵技術規格參數表
| 常溫型（電壓：DC=220V，通電持續率TD=60%） | ||||||||||||||
| 型 號 | MW5-70L/1 | MW5-80L/1 | MW5-90L/1 | MW5-100L/1 | MW5-110L/1 | MW5-120L/1 | MW5-130L/1 | MW5-150L/1 | MW5-165L/1 | MW5-180L/1 | MW5-210L/1 | MW5-240L/1 | ||
| 外形尺寸 mm | A | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |
| B | 800 | 800 | 1090 | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||
| C | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||
| D | 90 | 90 | 120 | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||
| E | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 55 | 60 | 60 | ||
| 自重 | 490 | 620 | 800 | 1000 | 1350 | 1800 | 2010 | 2830 | 3450 | 4230 | 7000 | 9000 | ||
| 功率 | 3.3 | 3.96 | 5.9 | 6.6 | 7.7 | 9.02 | 12 | 14.3 | 16.5 | 22.5 | 23.8 | 23.9 | ||
| 電流(A) | 15 | 18 | 26.6 | 30 | 35 | 41 | 54 | 65 | 75 | 102 | 129 | 154 | ||
| 吸吊能力 | 大鋼錠 | 2500 | 3000 | 4500 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |
| 鑄鐵錠 | 380/150 | 480/200 | 600/300 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/1100 | ||
| 切屑 | 120/50 | 150/80 | 250/100 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||
| 配 套 設 備 | 整流控制設備 | 不含變壓器 KDP-3 | 不含變壓器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | ||||||||
| 含變壓器 STQL-7E | 含變壓器 STQL-10E | 含變壓器 STQL-15E | 含變壓器 STQL-20E | |||||||||||
| 電纜卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | |||||||||
| 電纜連接器 | DL-102 | DL-202 | ||||||||||||
| 注：潛水型電磁吸盤技術參數與常溫型電磁吸盤相同。 | ||||||||||||||
MW5(耐高溫型)系列吊運廢鋼用電磁鐵技術規格參數表
| 耐高溫型（電壓：DC=220V，通電持續率TD=60%，被吸物料溫度早100~700℃）主要技術參數 | ||||||||||||||
| 型號 | MW5-70L2 | MW5-80L2 | MW5-90L/2 | MW5-100L/2 | MW5-110L/2 | MW5-120L/2 | MW5-130L/2 | MW5-150L/2 | MW5-165L/2 | MW5-180L/2 | MW5-210L/2 | MW5-240L/2 | ||
| 外形尺寸 (mm) | A | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |
| B | 800 | 800 | 1090 | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||
| C | 160 | 160 | 200 | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||
| D | 90 | 90 | 120 | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||
| E | 32 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 55 | 60 | 60 | ||
| 自重 | 520 | 650 | 900 | 1200 | 1500 | 2150 | 2300 | 3200 | 3700 | 4530 | 7200 | 9500 | ||
| 功率 | 2.64 | 3.52 | 4.51 | 5 | 6.05 | 7.92 | 8.93 | 11.3 | 13.3 | 19.8 | 22.8 | 26 | ||
| 電流(A) | 12 | 16 | 20.5 | 22.7 | 27.5 | 36 | 40.6 | 51.4 | 60.6 | 90 | 104 | 118 | ||
| 吸吊能力 | 大鋼錠 | 2500 | 3000 | 4500 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |
| 鑄鐵錠 | 380/150 | 480/200 | 600/300 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/1100 | ||
| 切屑 | 120/50 | 150/80 | 250/100 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||
| 配 套 設 備 | 整流控制設備 | 不含變壓器 KDP-3 | 不含變壓器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | ||||||||
| 含變壓器 STQL-7E | 含變壓器 STQL-10E | 含變壓器 STQL-15E | 含變壓器STQL-20E | |||||||||||
| 電纜卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | |||||||||
| 電纜連接器 | DL-102 | DL-202 | ||||||||||||
MW5(高頻型)系列吊運廢鋼用電磁鐵技術規格參數表
| 高頻型（電壓：DC=220V，通電持續率TD=75%）主要技術參數 | |||||||||||||||||||
| 型號 | MW5-100L/1-75 | MW5-110L/1-75 | MW5-120L/1-75 | MW5-130L/1-75 | MW5-150L/1-75 | MW5-165L/1-75 | MW5-180L/1-75 | MW5-210L/1-75 | MW5-240L/1-75 | ||||||||||
| 外形尺寸 (mm) | A | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |||||||||
| B | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||||||||||
| C | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||||||||||
| D | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||||||||||
| E | 32 | 40 | 40 | 40 | 50 | 50 | 550 | 60 | 60 | ||||||||||
| 自重 | 1200 | 1500 | 2000 | 2280 | 3100 | 3840 | 4690 | 7400 | 9500 | ||||||||||
| 功率 | 4.84 | 6.07 | 7.26 | 8.95 | 11.3 | 12.2 | 16.3 | 21.7 | 25.9 | ||||||||||
| 電流(A) | 22 | 27.6 | 33 | 40.7 | 51.4 | 55.6 | 73.9 | 98.5 | 117.6 | ||||||||||
| 吸吊能力 | 大鋼錠 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |||||||||
| 鑄鐵錠 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/2500 | ||||||||||
| 切屑 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||||||||||
| 配 套 設 備 | 整流控制設備 | 不含變壓器 KDP-3 | 不含變壓器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | |||||||||||||
| 含變壓器 STQL-7E | 含變壓器 STQL-10E | 含變壓器 STQL-15E | 含變壓器 | ||||||||||||||||
| 電纜卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | ||||||||||||||
| 電纜連接器 | DL-102 | DL-202 | |||||||||||||||||
| 注：強勵磁方式吸吊時DC=290V，吊運時DC=220V） | |||||||||||||||||||
MW5(耐高溫高頻型)系列吊運廢鋼用電磁鐵技術規格參數表
| 耐高溫高頻型（電壓：DC=220V，通電持續率TD-75%，被吸吊物料溫度在100~700℃）主要技術參數 | |||||||||||||||||||
| 型號 | MW5-100L/2-75 | MW5-110L/2-75 | MW5-120L/2-75 | MW5-130L/2-75 | MW5-150L/2-75 | MW5-165L/2-75 | MW5-180L/2-75 | MW5-210L/2-75 | MW5-240L/2-75 | ||||||||||
| 外形尺寸 (mm) | A | 1000 | 1100 | 1200 | 1300 | 1500 | 1650 | 1800 | 2100 | 2400 | |||||||||
| B | 1090 | 1150 | 1150 | 1150 | 1250 | 1250 | 1520 | 1800 | 1800 | ||||||||||
| C | 200 | 220 | 220 | 250 | 250 | 250 | 370 | 400 | 400 | ||||||||||
| D | 150 | 150 | 150 | 150 | 200 | 200 | 230 | 250 | 250 | ||||||||||
| E | 32 | 40 | 40 | 40 | 50 | 50 | 550 | 60 | 60 | ||||||||||
| 自重 | 1400 | 1700 | 2300 | 2680 | 3460 | 4100 | 4900 | 7780 | 9930 | ||||||||||
| 功率 | 3.96 | 5.8 | 6.6 | 7.8 | 9.6 | 11 | 14.9 | 19.6 | 23.3 | ||||||||||
| 電流(A) | 18 | 26.3 | 30 | 35.4 | 43.6 | 50 | 67.7 | 90 | 106 | ||||||||||
| 吸吊能力 | 大鋼錠 | 5500 | 6500 | 7500 | 8500 | 11000 | 12500 | 14500 | 21000 | 28000 | |||||||||
| 鑄鐵錠 | 800/450 | 1000/600 | 1200/800 | 1400/1000 | 1900/1200 | 2300/1400 | 2800/1500 | 3500/2000 | 4800/2500 | ||||||||||
| 切屑 | 400/150 | 500/200 | 600/250 | 700/300 | 1100/400 | 1300/450 | 1600/600 | 2200/900 | 2900/1100 | ||||||||||
| 配 套 設 備 | 整流控制設備 | 不含變壓器 KDP-3 | 不含變壓器 KDP-4 | STQL-25E | STQL-32E | STQL-38E | |||||||||||||
| 含變壓器 STQL-7E | 含變壓器 STQL-10E | 含變壓器 STQL-15E | STQL-20E | ||||||||||||||||
| 電纜卷筒 | JTA30-15-2 | JTA50-15-2 | JTA80-15-2 | JTA125-15-2 | JTA175-15-2 | ||||||||||||||
| 電纜連接器 | DL-102 | DL-202 | |||||||||||||||||
| 注：強勵磁方式吸吊時DC-290V，吊運時DC-220V | |||||||||||||||||||
電磁吸盤延伸閱讀
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；
7、設備配套電器：單臺吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
