MW84系列吊運中厚板用電磁鐵MW84系列電磁吸盤
電磁吸盤介紹
? ? ? ?MW84系列吊運中厚板用電磁鐵主要型號有：MW84-9030T、MW84-10535T、MW84-14035T、MW84-17535T、MW84-21035T、MW84-24535T、MW84-12040L、MW84-16040L、MW84-20040L、MW84-24040L、MW84-130421/G、MW84-170421/G、MW84-210421/G、MW84-250421/G等型號，本系列產品是專為吊運中鋼板而設計，吊運作業安全準確迅速，考慮到長鋼吊運可能出現彎曲變形而影響安全搬運，所以在跟吊運長尺寸鋼板時，請使用多臺電磁鐵聯用。對于中厚板(6mm-32mm)電磁鐵的間距多取3-4m，兩端外伸部分的長度可以取間距的二分之一。根據吊運張數的不同，又分為350型與400型兩類。350型適合于中厚板廠、造船廠、機械制造廠采用調查磁控制方式，能起吊一張或定張數鋼板，400型適用于一次搬運盡量多的張數，可根據用戶要求另行設計制造吊運700C 以下鋼板用高溫型產品。生產廠家承接標準非標電磁鐵（電磁吸盤）的設計制造和安裝維修。
電磁吸盤說明
- 產品名稱：MW84系列吊運中厚板用電磁鐵
- 別名別稱：電磁吸盤起重吸盤起重磁鐵
- 型號規格：MW84系列型
- 所屬類別：電磁吊具
- 產品產地：河南新鄉/湖南岳陽
- 非標定制：承接非標制造
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南省長垣市

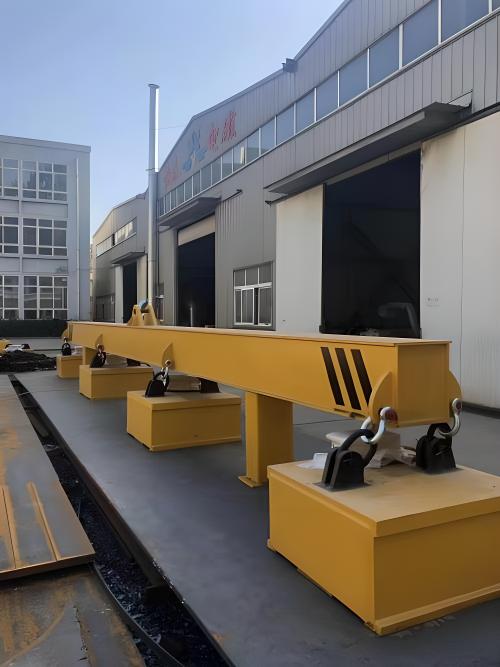

電磁吸盤圖片
電磁吸盤參數

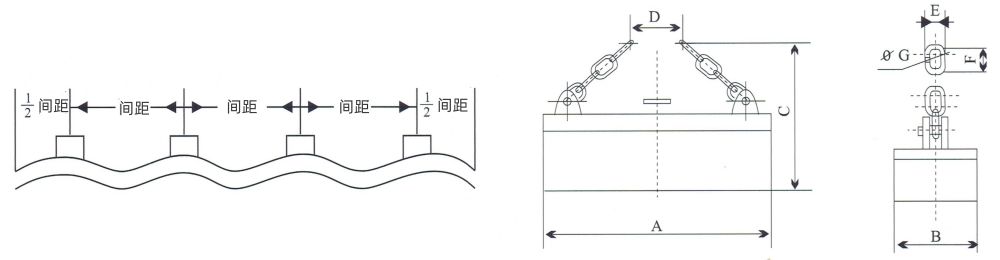

MW84系列吊運中厚板用電磁鐵外形尺寸圖
MW84系列（350常溫型）吊運中厚板用電磁鐵技術規格參數表
| 350常溫型（額定電壓DC-220V，通電持續率TD-60%）主要技術參數 | ||||||||
| 型號 | MW84-9030T | MW84-10535T | MW84-14035T | MW84-17535T | MW84-21035T | MW84-24535T | ||
| 外形尺寸 (mm) | A | 900 | 1050 | 1400 | 1750 | 2100 | 2450 | |
| B | 300 | 350 | 350 | 350 | 350 | 350 | ||
| C | 900 | 920 | 940 | 940 | 960 | 980 | ||
| D | 300 | 400 | 500 | 700 | 800 | 900 | ||
| E | 110 | 110 | 110 | 110 | 110 | 110 | ||
| F | 180 | 180 | 180 | 180 | 180 | 180 | ||
| G | 32 | 32 | 32 | 32 | 32 | 32 | ||
| 重量 | 18.5 | 330 | 430 | 510 | 600 | 720 | ||
| 冷態功率 | 0.41 | 0.9 | 1.2 | 1.5 | 1.8 | 2.5 | ||
| 鋼 板厚 度 (mm) | 6 | 可手搬運寬度 | 長x寬x厚 3000-8000 x900-1900 x4-10 LxWxT | 2650 | 3000 | 3350 | 3700 | 4050 |
| 8 | 3150 | 3500 | 3850 | 4200 | 4550 | |||
| 10 | 3350 | 3700 | 4050 | 4400 | 4750 | |||
| 12 | 3350 | 3900 | 4250 | 4600 | 4950 | |||
| 16 | 四臺聯用 | 4050 | 4400 | 4750 | 5100 | 5450 | ||
保證搬運張數舉例
| 鋼板寬度 | 1500(mm) | 2500(mm) | 4000(mm) | |||||||||||||
| 型號 吸吊張數 | MW84- 10535T | MW84- 14035T | MW84- 17535T | MW84- 21035T | MW84- 24535T | MW84- 10535T | MW84 14035T | MW84- 17535T | MW84- 21035T | MW84- 24535T | MW84 10535T | MW84- 14035T | MW84- 17535T | MW84- 21035T | MW84- 24535T | |
| 鋼 板 厚 度 (mm) | 6 | 4 | 4 | 4 | 4 | 4 | 1 | 3 | 4 | 4 | 4 | 2 | ||||
| 8 | 3 | 4 | 4 | 4 | 4 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | ||||
| 10 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 12 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 16 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | |
| 20 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
MW84系列（400常溫型）吊運中厚板用電磁鐵技術規格參數表
| 400型（額定電壓DC-220V，通電持續率TD-60%）主要技術參數 | ||||||||||
| 鋼板寬度 | 常溫型(100℃以下) | 常溫型(600℃以下) | ||||||||
| MW84-12040L | MW84-16040L | MW84-20040L | MW84-24040L | MW84- 130421/G | MW84- 170421/G | MW84 210421/G | MW84- 250421/G | |||
| 外形尺寸 (mm) | A | 1200 | 1600 | 2000 | 2400 | 1260 | 1680 | 2100 | 2520 | |
| B | 400 | 420 | ||||||||
| C | 1071 | 996 | 970 | 890 | 1040 | 1045 | 1010 | 990 | ||
| D | 400 | 700 | 800 | 700 | 500 | 700 | 800 | 900 | ||
| E | 110 | |||||||||
| F | 180 | |||||||||
| G | 32 | |||||||||
| 重量 | 550 | 690 | 840 | 910 | 650 | 850 | 1050 | 1250 | ||
| 冷態功率 | 3.0 | 3.2 | 5.0 | 6.0 | 2.4 | 3.7 | 4.0 | 4.8 | ||
| 鋼 板 厚 度 (mm) | 6 | 可 搬運寬度 (mm) | 3000 | 3400 | 3800 | 4200 | 3060 | 3480 | 3900 | 4320 |
| 8 | 3500 | 3900 | 4300 | 4700 | 3560 | 3980 | 4400 | 4820 | ||
| 10 | 3700 | 4100 | 4500 | 4900 | 3760 | 1480 | 4600 | 5020 | ||
| 12 | 4000 | 4400 | 4800 | 5200 | 4060 | 4480 | 4900 | 5320 | ||
| 16 | 4500 | 4900 | 5300 | 5700 | 4560 | 4980 | 5400 | 5820 | ||
保證搬運張數舉例
| 鋼板寬度 | 1500(mm) | 2500(mm) | 4000(mm) | ||||||||||
| 型號 吸吊張數 | MW84- 12040L | MW84- 16040L | MW84- 20040L | MW84- 24040L | MW84- 12040L | MW84 16040L | MW84- 20040L | MW84 24040L | MW84- 12040L | MW84- 16040L | MW84- 20040L | MW84- 24040L | |
| 鋼 板 厚 度 (mm) | 6 | 6 | 7 | 7 | 7 | 3 | 6 | 6 | 7 | – | 一 | – | 3 |
| 8 | 5 | 5 | 5 | 5 | 3 | 4 | 5 | 5 | – | 2 | 3 | ||
| 10 | 4 | 5 | 5 | 5 | 3 | 4 | 4 | 5 | – | 1 | 3 | 3 | |
| 12 | 4 | 5 | 5 | 5 | 2 | 4 | 4 | 5 | 2 | 3 | 3 | ||
| 16 | 3 | 3 | 3 | 3 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | 3 | |
| 20 | 3 | 3 | 3 | 3 | 2 | 2 | 3 | 3 | 1 | 2 | 2 | 2 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
電磁吸盤延伸閱讀：
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用?？蓮V泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r(shí)說明；
7、設備配套電器：?jiǎn)闻_(tái)吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
電磁吸盤廠家
? ? ? ?MW84系列吊運中厚板用電磁鐵（電磁吸盤）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒、電磁掛梁等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。
