YH型冶金耐高溫電動葫蘆
冶金電動葫蘆介紹
YH系列冶金電動葫蘆主要用于吊運熔融金屬的冶金起重機設備，又稱耐高溫電動葫蘆，其起重量有：2噸、3噸、5噸、10噸，起升高度≤20米，工作環境溫度為-10℃~60℃，在40℃的環境溫度下，相對濕度不大于50%。電動葫蘆具有雙制動、雙限位、隔熱板等多種安全保護裝置保護功能。冶金電動葫蘆可與LDY型冶金單梁起重機、LHY型冶金雙梁橋式起重機等配套使用，也可安裝于車間固定下懸軌道單獨使用，是理想的輕型冶金起重設備。冶金電動葫蘆的設計、制造滿足國家質檢總局所發的質檢辦特函[2007]375號文件。其他吊運熔融非金屬材料和吊運熾熱固態金屬的場所也可參照選用。
冶金電動葫蘆說明
- 產品名稱：冶金電動葫蘆
- 別名別稱：冶金吊葫蘆/耐高溫電動葫蘆
- 型號規格：YH型
- 所屬類別：冶金鋼絲繩式
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提/代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修

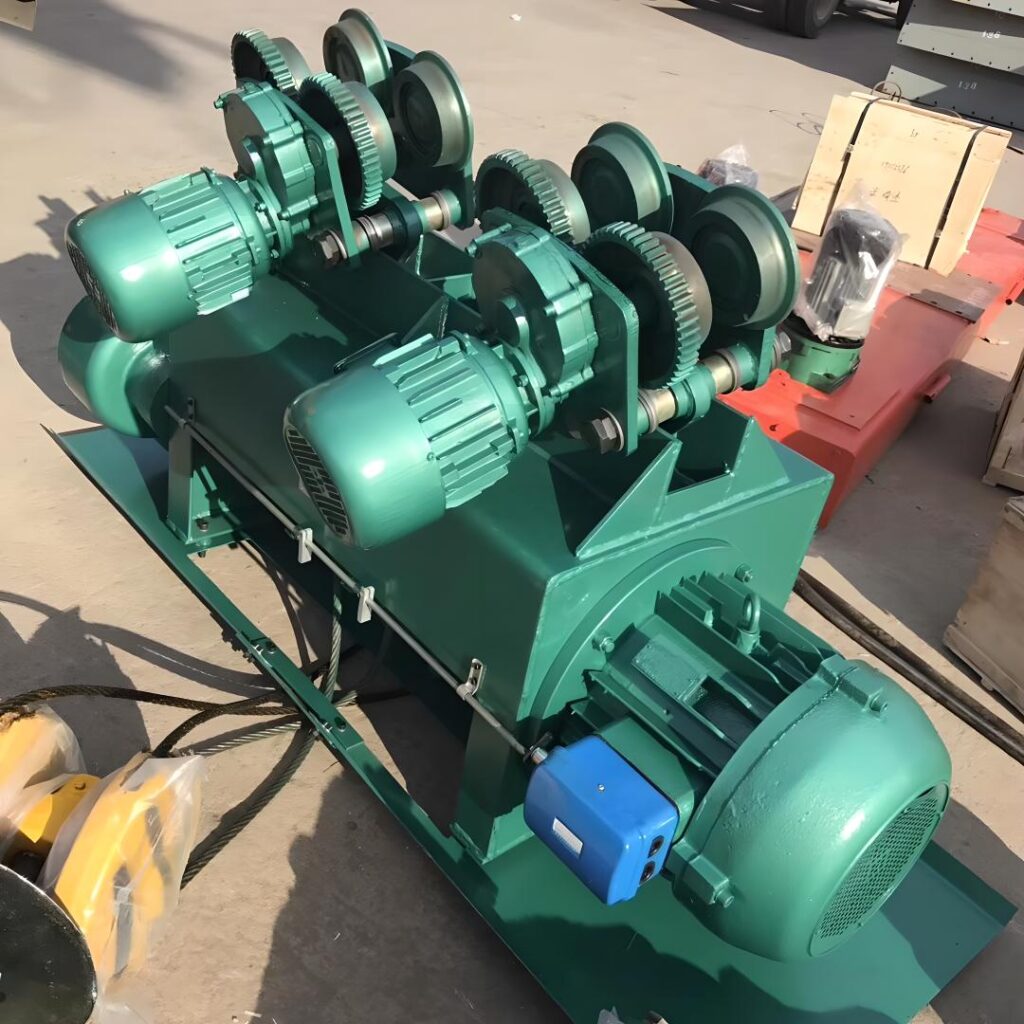

冶金電動葫蘆圖冊
冶金電動葫蘆參數

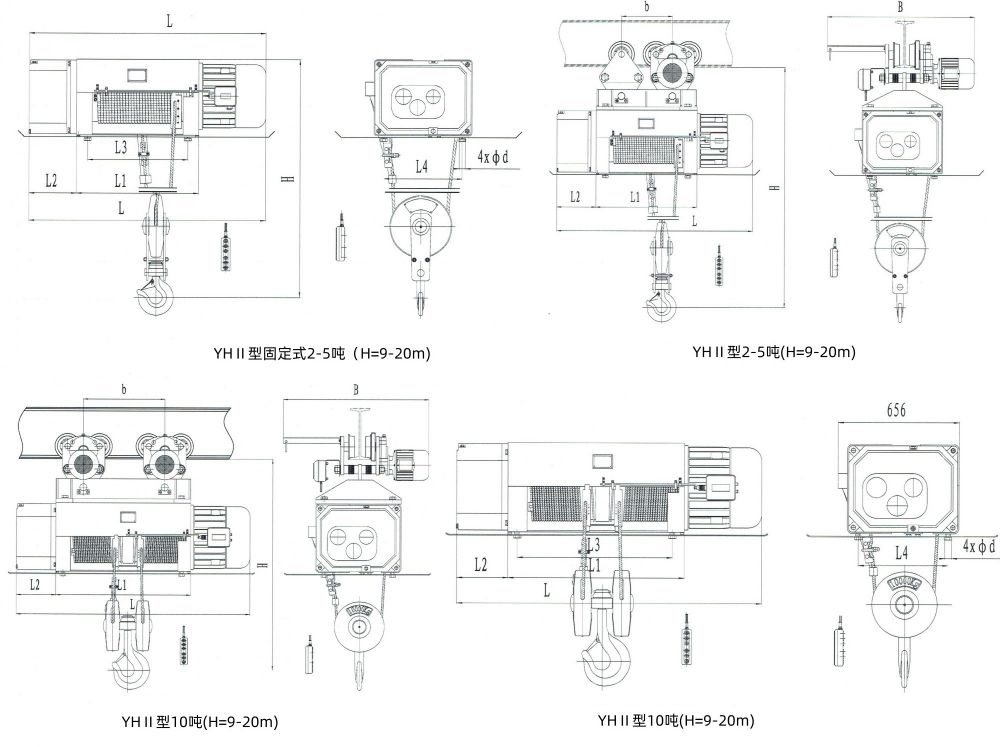

YH型冶金電動葫蘆外形結構尺寸圖
YH型冶金電動葫蘆技術參數表
| 起重量 | (t) | 2 | 3 | 5 | 10 | |||||||||||||||||||||||||||||
| 型號 | YHⅡ | |||||||||||||||||||||||||||||||||
| 起升高度 | (m) | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | 9 | 12 | 15 | 18 | 20 | |||||||||||||
| 起升速度 | (m/min) | 8(2/8) | 8(2/8) | 8(2/8) | 7(1.75/7) | |||||||||||||||||||||||||||||
| 運行速度 | (m/min) | 20 | ||||||||||||||||||||||||||||||||
| 鋼絲繩 | 繩徑 | (mm) | 11 | 13 | 15 | |||||||||||||||||||||||||||||
| 結構 | 6×37+1WR 6×37+1WR | |||||||||||||||||||||||||||||||||
| 運行軌道 | 20a-30c | 25a-50b | 32b-50b | |||||||||||||||||||||||||||||||
| 最小曲率半徑 | (m) | 2 | 3 | 4 | 5 | 6 | 2 | 3 | 4 | 5 | 6 | 2.5 | 3 | 4 | 5 | 6 | 3.5 | 4 | 6 | 75 | 9 | |||||||||||||
| 起升電機 | 型號功率 | (kw) | ZD131-4(ZDD41-4/16) | ZD132-4(ZDD41-4/16) | ZD141-4(ZDD51-4/20) | ZD151-4(ZDD52-4/20) | ||||||||||||||||||||||||||||
| 3.0(3.0/0.75) | 4.5(4.5/1.1) | 7.5(7.5/2.0) | 13(13/3.5) | |||||||||||||||||||||||||||||||
| 轉速 | (r/min) | 1380/330 | 1380/330 | 1400/330 | 1400/330 | |||||||||||||||||||||||||||||
| 電流 | (A) | 7.6(7.6/2.3) | 11(11/3.5) | 18(18/5.6) | 30(30/9.4) | |||||||||||||||||||||||||||||
| 運 行 電 機 | 型號 | ZDY112-4 | ZDY121-4 | |||||||||||||||||||||||||||||||
| 功率 | (kw) | 0.4 | 0.8 | |||||||||||||||||||||||||||||||
| 轉速 | (r/min) | 1380 | 1380 | |||||||||||||||||||||||||||||||
| 電流 | (A) | 1.25 | 2.4 | |||||||||||||||||||||||||||||||
| 結合次數 | (次) | 300 | ||||||||||||||||||||||||||||||||
| 工作制度 | FC=50% | |||||||||||||||||||||||||||||||||
| 電源 | 三相交流380V-50Hz | |||||||||||||||||||||||||||||||||
| 基 本 尺 寸 | L | mm | 1044 | 1147 | 1943 | 2124 | 2244 | 1110 | 1213 | 2009 | 2190 | 2310 | 1256 | 1356 | 1461 | 1561 | 1631 | 1647 | 1828 | 2009 | 2190 | 2310 | ||||||||||||
| L1 | 559 | 662 | 765 | 868 | 939 | 559 | 662 | 765 | 868 | 939 | 600 | 700 | 805 | 905 | 975 | 950 | 1131 | 1312 | 1493 | 1613 | ||||||||||||||
| L2 | 192 | 234 | 272 | 278 | ||||||||||||||||||||||||||||||
| L3 | 439 | 542 | 645 | 748 | 819 | 439 | 542 | 645 | 748 | 819 | 439 | 542 | 645 | 748 | 819 | 825 | 1006 | 1187 | 1368 | 1488 | ||||||||||||||
| L4 | 362 | 362 | 362 | 486 | ||||||||||||||||||||||||||||||
| b | 205 | 332 | 435 | 538 | 609 | 205 | 332 | 435 | 538 | 609 | 228 | 570 | 675 | 775 | 845 | 574 | 755 | 936 | 1117 | 1237 | ||||||||||||||
| 950 | 1055 | |||||||||||||||||||||||||||||||||
| B | ||||||||||||||||||||||||||||||||||
| 1300 | 1315 | 1400 | 1590 | 1600 | ||||||||||||||||||||||||||||||
| H | ||||||||||||||||||||||||||||||||||
| d | 25 | |||||||||||||||||||||||||||||||||
| 自重±10% | 運行 | Kg | 439 | 457 | 479 | 494 | 505 | 475 | 493 | 515 | 530 | 541 | 679 | 752 | 776 | 794 | 809 | 1169 | 1221 | 1282 | 1326 | 1396 | ||||||||||||
| 固定 | 409 | 427 | 449 | 464 | 475 | 445 | 463 | 485 | 500 | 511 | 644 | 717 | 741 | 759 | 774 | 1129 | 1181 | 1242 | 1286 | 1356 | ||||||||||||||
冶金電動葫蘆廠家
YH系列冶金電動葫蘆設計形式有小車運行式、臺車座式、臺車掛式、固定座式、固定掛式等，廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆/礦用/船用電動葫蘆、冶金耐高溫、酸洗、變頻調速、高卷?yè)P(yáng)、雙胞胎（子母式）、歐式新型低凈空、同軸同步等國標/非標/專用電動葫蘆廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
