YPZ(2)ⅣⅤⅥ液壓臂盤式制動器YPZ ⅣⅤⅥ液壓臂盤式剎車抱閘
制動器產品介紹
符合標準
★YPZ2IV、V、VI符合德國DIN15435標準和JB/T7020-2006標準。
使用條件
★環境溫度：-20℃~50℃；
★空氣相對濕度：不大于90%；
★一般用于三相交流電源50Hz，380V(根據需要也可生產60Hz或不同的電壓，請?zhí)崆罢f明)；
★使用地點的海拔高度符合GB755-2008。低于-20℃時，推動器工作油液改用YH-10航空液壓油或按要求帶加熱器，詳情請參考Ed推動器樣本；
★戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
制動器產品說明
- 產品名稱：YPZ(2)ⅣⅤⅥ液壓臂盤式制動器
- 別名別稱：抱閘/盤式抱閘
- 所屬類別：工業制動器
- 產品產地：河南新鄉、焦作
- 是否定制：是
- 是否現貨：部分現貨
- 生產周期：3~10天
- 供貨范圍：全國不限
- 送達方式：自提或物流托運
- 是否安裝：安裝另議
- 售后方式：一年保修
- 發貨地區：河南長垣

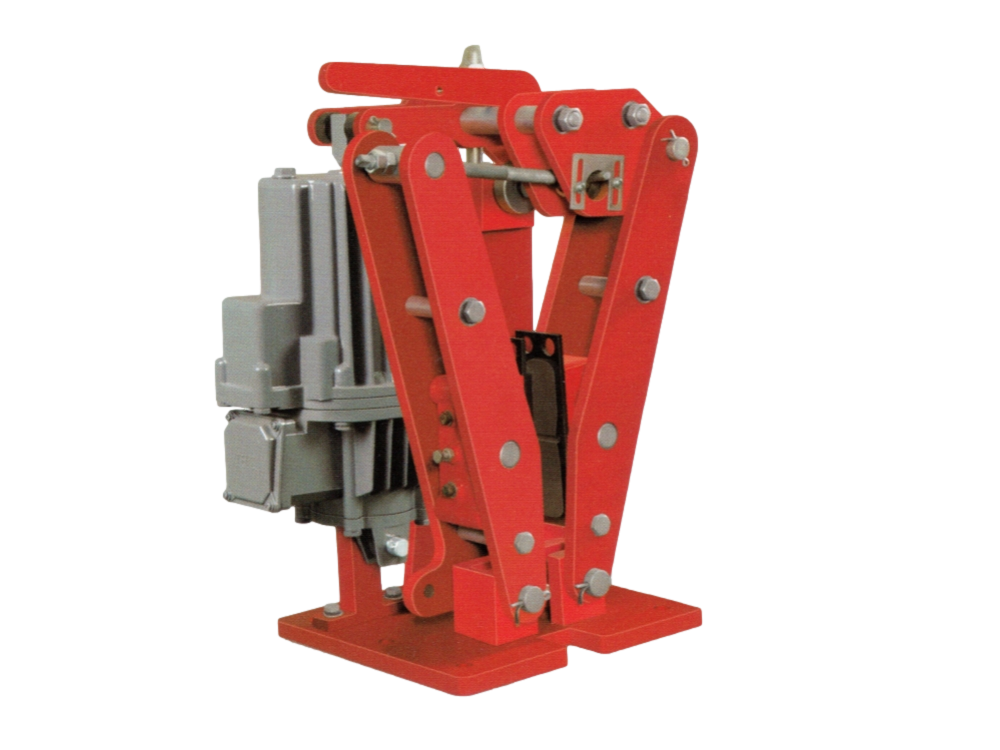

制動器產品圖冊
制動器相關參數

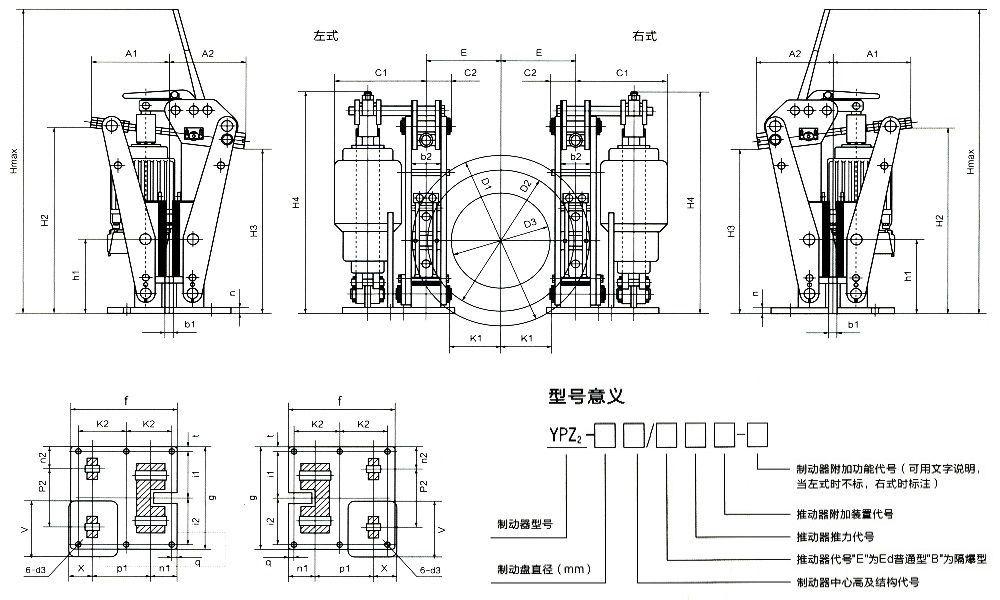

YPZ(2)ⅣⅤⅥ液壓臂盤式制動器外形尺寸/型號意義圖
YPZ(2)Ⅳ液壓臂盤式制動器技術參數與外形尺寸表
| 推動器型號 | H1 | H2 | H3 | H4 | b2 | d3 | f | 9 | h1 | i1 | i2 | K2 | A1 | A2 | n1 | n2 | P1 | p2 | V | q | n | C2 | C1 | X | t |
| Ed23/5 | 612 | 400 | 340 | 500 | 56 | 14 | 230 | 270 | 160 | 80 | 150 | 100 | 208 | 198 | 52 | 40 | 133 | 130 | 200 | 14 | 15 | 60 | 215 | 80 | 20 |
| Ed30/5 | 197 | ||||||||||||||||||||||||
| 與制動器有關的尺寸 | 技術參數 | ||||||||||||||||||||||||
| 制動盤直徑D1 | b1 | D2 | D3 | E | K1 | S | 配套推動器 | 制動盤直徑D1 | 整機重量(Kg) | ||||||||||||||||
| 250 | 20 | 200 | 110 | 98 | 61 | 0.9±0.2 | 制動器型號 | 輸入功率(W) | 額定電流(A) | 250 | 280 | 315 | 355 | 400 | 450 | 500 | |||||||||
| 280 | 20 | 230 | 140 | 113 | 76 | Z大制動力矩(N.m) | |||||||||||||||||||
| 315 | 20 | 260 | 170 | 130 | 93 | Ed23/5 | 160 | 0.35 | 200 | 230 | 260 | 300 | 345 | 395 | 445 | 71 | |||||||||
| 355 | 20 | 300 | 210 | 150 | 113 | Ed30/5 | 200 | 0.48 | 280 | 310 | 355 | 410 | 470 | 540 | 610 | 75 | |||||||||
| 400 | 20 | 345 | 255 | 173 | 135 | ||||||||||||||||||||
| 450 | 20 | 395 | 305 | 197 | 160 | ||||||||||||||||||||
| 500 | 20 | 445 | 355 | 222 | 185 | ||||||||||||||||||||
YPZ(2)Ⅴ液壓臂盤式制動器技術參數與外形尺寸表
| 推動器型號 | H1max | H2 | H3 | H4 | b2 | d3 | f | 9 | h1 | i1 | i2 | K2 | A1 | A2 | n1 | n2 | p1 | p2 | V | q | n | C2 | C1 | X | t | ||||
| Ed50/6 | 1100 | 537 | 474 | 645 | 75 | 18 | 330 | 360 | 230 | 145 | 145 | 130 | 275 | 228 | 90 | 110 | 165 | 177 | 254 | 25 | 18 | 80 | 260 | 95 | 35 | ||||
| Ed80/6 | |||||||||||||||||||||||||||||
| 與制動器有關的尺寸 | 技術參數 | ||||||||||||||||||||||||||||
| 制動盤直徑D1 | b1 | D2 | D3 | E | K1 | S | 配套推動器 | 制動盤直徑D1 | 整機重量(Kg) | ||||||||||||||||||||
| 355 | 30 | 275 | 155 | 137.5 | 72.5 | 0.9±0.2 | 制動器型號 | 輸入功率(W) | 額定電流(A) | 350 | 400 | 450 | 500 | 560 | 630 | ||||||||||||||
| 400 | 30 | 320 | 200 | 160 | 95 | Z大制動力矩(N.m) | |||||||||||||||||||||||
| 450 | 30 | 370 | 250 | 185 | 120 | Ed50/6 | 210 | 0.48 | 935 | 1085 | 1255 | 1425 | 1630 | 1870 | 97 | ||||||||||||||
| 500 | 30 | 420 | 300 | 210 | 145 | Ed80/6 | 330 | 1.42 | – | 1600 | 1850 | 2100 | 2400 | 2750 | 104 | ||||||||||||||
| 560 | 30 | 480 | 360 | 240 | 175 | ||||||||||||||||||||||||
| 630 | 30 | 550 | 430 | 275 | 210 | ||||||||||||||||||||||||
YPZ(2)Ⅵ液壓臂盤式制動器技術參數與外形尺寸表
| 推動器型號 | H1 max | H2 | H3 | H4 | b2 | d3 | f | g | h1 | i1 | i2 | K2 | A1 | A2 | n1 | n2 | p1 | p2 | V | q | n | C2 | C1 | X | t | ||
| Ed121/6 | 1500 | 699 | 636 | 835 | 108 | 27 | 390 | 425 | 280 | 180 | 180 | 160 | 285 | 265 | 108 | 124 | 210 | 195 | 260 | 22 | 20 | 108 | 330 | 120 | 35 | ||
| Ed201/6 | |||||||||||||||||||||||||||
| Ed301/6 | |||||||||||||||||||||||||||
| 與制動器有關的尺寸 The size of the related to brake | 技術參數s | ||||||||||||||||||||||||||
| 制動盤直徑D1 | b1 | D2 | D3 | E | K1 | S | 配套推動器 | 制動盤直徑D1 | 整機重量(Kg) | ||||||||||||||||||
| 450 | 30 | 350 | 170 | 175 | 95 | 0.9±0.2 | 制動器型號 | 輸入功率(W) | 額定電流(A) | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 | 11000 | |||||||||
| 500 | 30 | 400 | 240 | 200 | 120 | Z大制動力矩(N.m) | |||||||||||||||||||||
| 560 | 30 | 460 | 300 | 230 | 150 | Ed121/6 | 330 | 1.44 | 2700 | 3100 | 3550 | 4100 | 4700 | 5400 | – | – | – | 220 | |||||||||
| 630 | 30 | 530 | 370 | 265 | 185 | ||||||||||||||||||||||
| 710 | 30 | 610 | 450 | 305 | 225 | Ed201/6 | 450 | 1.45 | 4300 | 5000 | 5750 | 6600 | 7600 | 8800 | – | – | – | 220 | |||||||||
| 800 | 30 | 700 | 540 | 350 | 270 | ||||||||||||||||||||||
| 900 | 30 | 800 | 640 | 400 | 320 | Ed301/6 | 550 | 1.46 | – | – | – | 9700 | 11200 | 12800 | 14700 | 16500 | 18150 | 220 | |||||||||
| 1000 | 30 | 900 | 740 | 450 | 370 | ||||||||||||||||||||||
| 1100 | 30 | 1000 | 840 | 500 | 420 | ·注:D2-理論摩擦直徑;D3-允許Z大的聯軸器外徑;S-每側瓦塊退距。 ·Z大制動力矩:Z大制動力/1000x(D2/2) ·摩擦系數:U=0.4 | |||||||||||||||||||||
