YWZ(10)系列電力液壓鼓式制動器YWZ(10)電力液壓鼓式剎車抱閘
制動器產品介紹
? ? ? ?YWZ10系列電力液壓鼓式制動器型號規格有：YWZ10-200/E23、YWZ10-200/E30、YWZ10-250/E23、YWZ10-250/E30、YWZ10-250/E50、YWZ10-315/E30、YWZ10-315/E50、YWZ10-315/E80、YWZ10-400/E50、YWZ10-400/E80、YWZ10-400/E121、YWZ10-500/E80、YWZ10-500/E121、YWZ10-500/E201、YWZ10-630/E121、YWZ10-630/E201、YWZ10-630/E301、YWZ10-630/E301/12、YWZ10-710/E201、YWZ10-710/E301、YWZ10-710/E301/12、YWZ10-800/E301/12等。注：YWZ3B、YWZ5、YWZ9、YWZ10可互換，其安裝尺寸和制動力矩符合GB6333-1986，技術要求符合JB/T6406.2-1992標準.YWZ3B匹配YT1型推動器，YWZ3B推動器換成Ed推動器成YWZ10、YWZ5、YWZ9、YWZ10匹配Ed型推動器。YWZ5、YWZ9彈簧在側面，彈簧布置在彈簧管內，附有制動力矩標尺，YWZ9有退距均等裝置，可加裝制動襯塊磨損自動補償裝置。
制動器產品說明
- 產品名稱：電力液壓鼓式制動器
- 別名別稱：制動剎車/抱閘
- 型號規格：YWZ(10)系列型
- 所屬類別：鼓式制動器
- 產品產地：河南新鄉/焦作
- 是否定制：是
- 是否現貨：部分現貨
- 生產周期：3~10天
- 供貨范圍：全國
- 送達方式：自提或物流托運
- 是否安裝：安裝另議
- 售后方式：一年保修
- 發貨地區：河南省長垣市

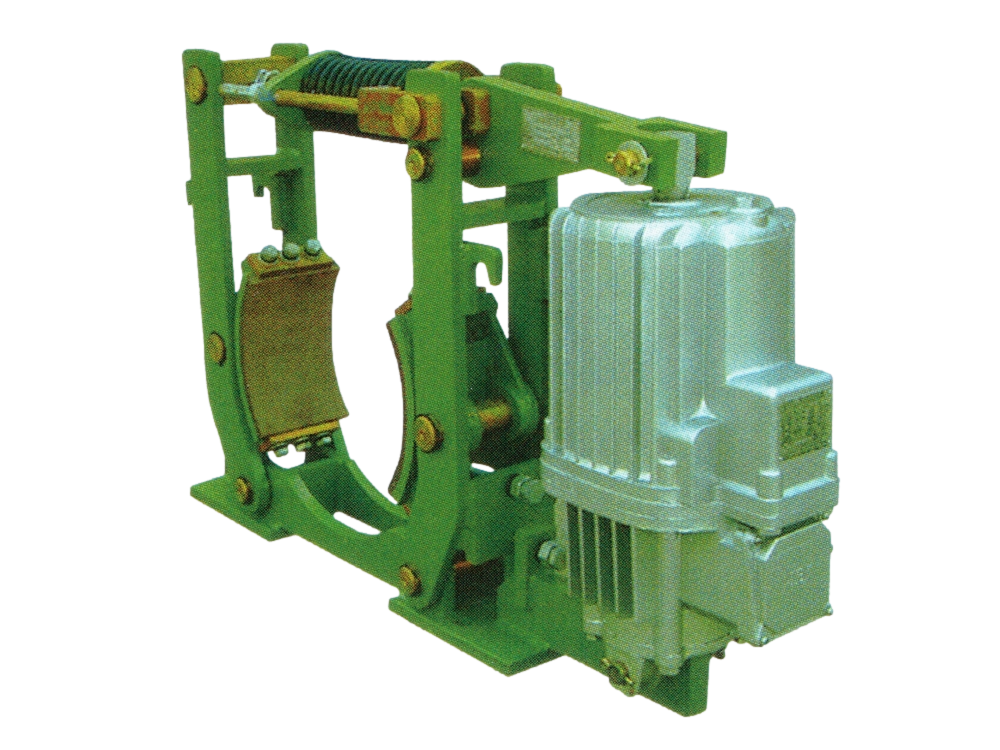

制動器產品圖冊
制動器相關參數

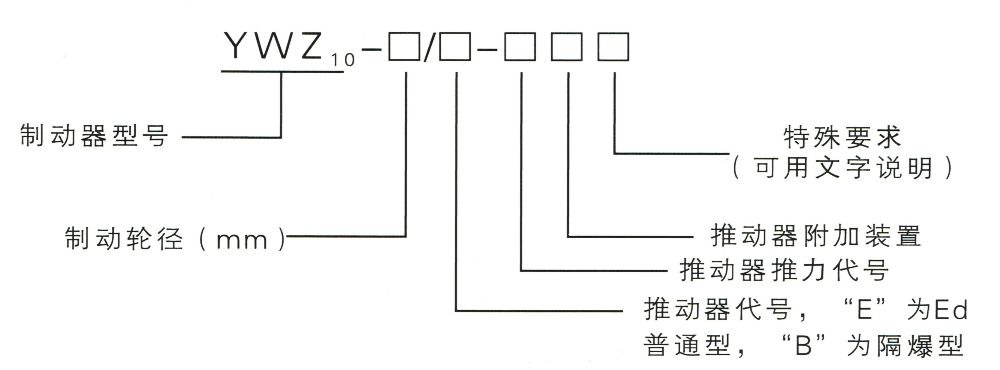

YWZ10系列電力液壓鼓式制動器型號意義圖

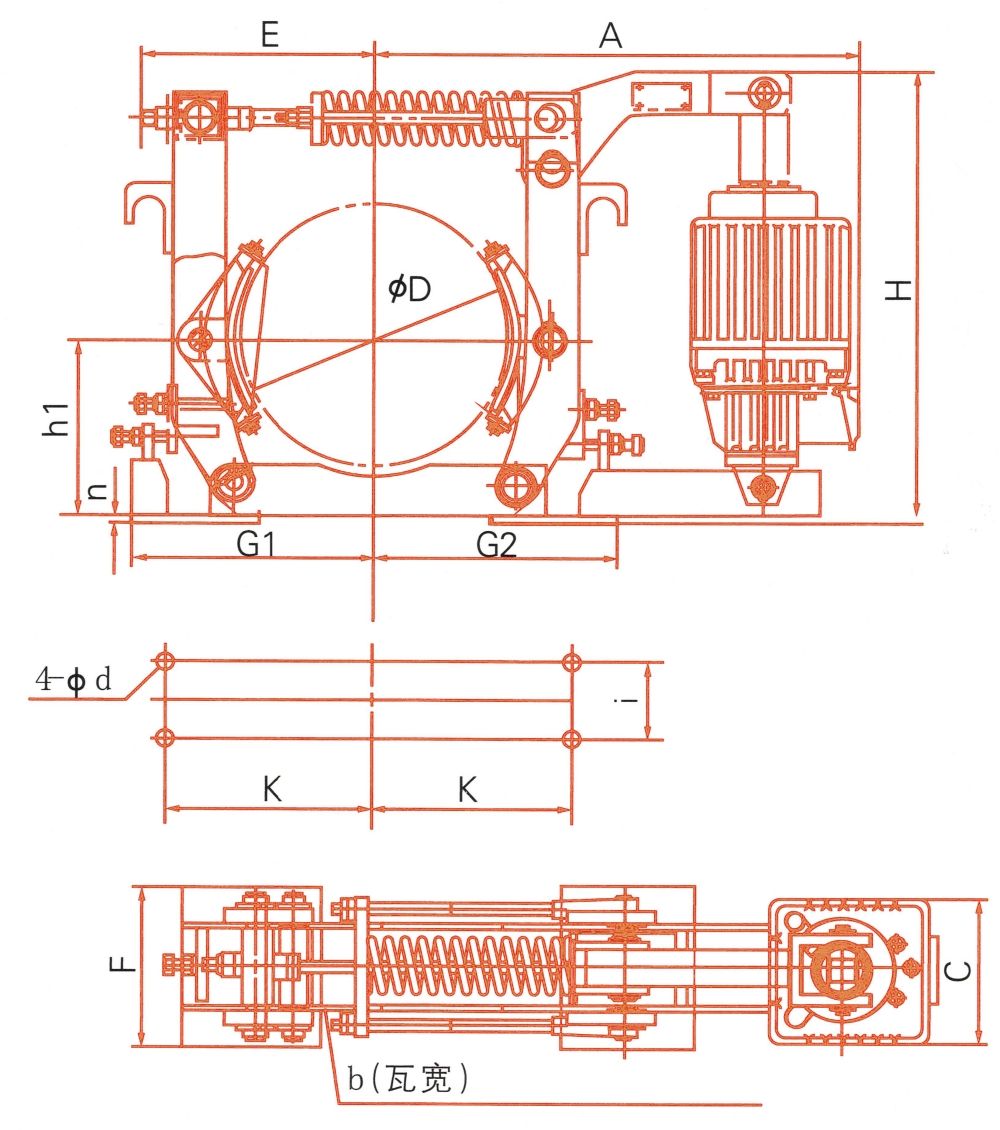

YWZ10系列電力液壓鼓式制動器外形尺寸圖
| 制動力矩 (N.m) | 退距 (mm) | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | n | 重量 (kg) |
| 80-130 | 1 | 445 | 80 | 160 | 200 | 14 | 230 | 100 | 230 | 230 | 485 | 160 | 55 | 145 | 12 | 55 |
| 80-200 | 59 | |||||||||||||||
| 100-170 | 1 | 550 | 100 | 160 | 250 | 18 | 260 | 120 | 260 | 260 | 530 | 190 | 65 | 180 | 14 | 69 |
| 100-240 | 72 | |||||||||||||||
| 220-500 | 195 | |||||||||||||||
| 230-280 | 1.2 | 600 | 125 | 160 | 315 | 18 | 350 | 130 | 320 | 320 | 620 | 225 | 80 | 220 | 16 | 105 |
| 430-550 | 195 | 108 | ||||||||||||||
| 430-1050 | 110 | |||||||||||||||
| 510-650 | 1.3 | 710 | 160 | 195 | 400 | 22 | 375 | 160 | 375 | 375 | 685 | 280 | 100 | 270 | 18 | 175 |
| 510-1100 | 180 | |||||||||||||||
| 820-1800 | 240 | 197 | ||||||||||||||
| 970-1200 | 1.5 | 760 | 200 | 195 | 500 | 27 | 440 | 190 | 440 | 440 | 820 | 335 | 130 | 325 | 20 | 200 |
| 970-2000 | 240 | 213 | ||||||||||||||
| 1500-3200 | 213 | |||||||||||||||
| 1200-2100 | 1.7 | 830 | 250 | 240 | 630 | 27 | 560 | 240 | 540 | 540 | 1110 | 425 | 170 | 400 | 28 | 434 |
| 2000-3600 | 434 | |||||||||||||||
| 2800-5300 | 435 | |||||||||||||||
| 3500-7000 | 2 | 950 | 444 | |||||||||||||
| 2300-4000 | 1.8 | 915 | 280 | 240 | 710 | 27 | 650 | 260 | 610 | 610 | 1095 | 475 | 190 | 450 | 28 | 624 |
| 3100-6000 | 624 | |||||||||||||||
| 4000-8000 | 2 | 1070 | 684 | |||||||||||||
| 5300-9000 | 2 | 1130 | 320 | 240 | 800 | 27 | 700 | 680 | 680 | 1300 | 530 | 210 | 520 | 28 |
注：YWZ3B、YWZ5、YWZ9、YWZ10可互換，其安裝尺寸和制動力矩符合GB6333-1986，技術要求符合JB/T6406.2-1992標準.YWZ3B匹配YT1型推動器，YWZ3B推動器換成Ed推動器成YWZ10、YWZ5、YWZ9、YWZ10匹配Ed型推動器。YWZ5、YWZ9彈簧在側面，彈簧布置在彈簧管內，附有制動力矩標尺，YWZ9有退距均等裝置，可加裝制動襯塊磨損自動補償裝置。
YWZ10系列電力液壓鼓式制動器貨源產地、生產廠家還為用戶提供電磁鼓式制動器、盤式制動器、防風制動器、防爆/隔爆制動器、輪邊制動器、液壓/氣動直動制動器成套和推動器、驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等零部件的設計制造（定制）和配件批發零售、安裝修理維修，更多制動器型號規格、技術參數、產品選型、制動力矩、退距、規范標準、常見問題以及價格報價請咨詢客服。
