ZD型電動馬達抓斗ZD型電動葫蘆抓斗ZD型兩瓣抓斗
抓斗介紹
? ? ? ?ZD型電動馬達抓斗常用于多用途的各類起重機上面，自身帶有開閉機構，可以在任何高處裝卸物料，生產率高于單繩抓斗，使用拆掛方便，裝卸功率高，適用于抓取各類松散物。使用本抓斗時根據起升高度增設輸送能量的電纜卷線器。產品型號有ZD系列ZD15、ZD20、ZD25、ZD30、ZD60、ZD10、ZD50電動馬達抓斗。
抓斗說明
- 產品名稱：電動馬達抓斗
- 型號規格：ZD型
- 所屬類別：抓斗抓具
- 產品產地：河南新鄉
- 非標定制：可非標定制生產
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：10~15天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提/代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修

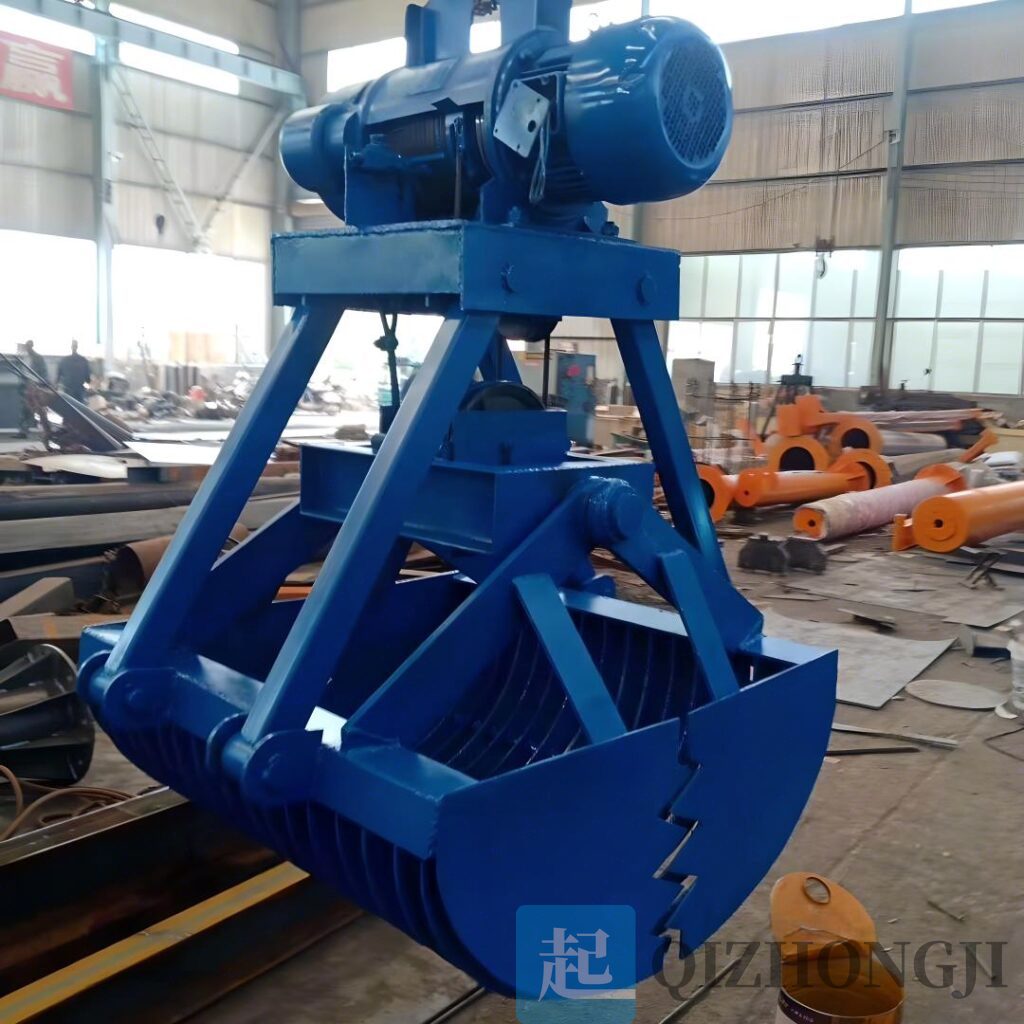

抓斗圖冊
抓斗參數

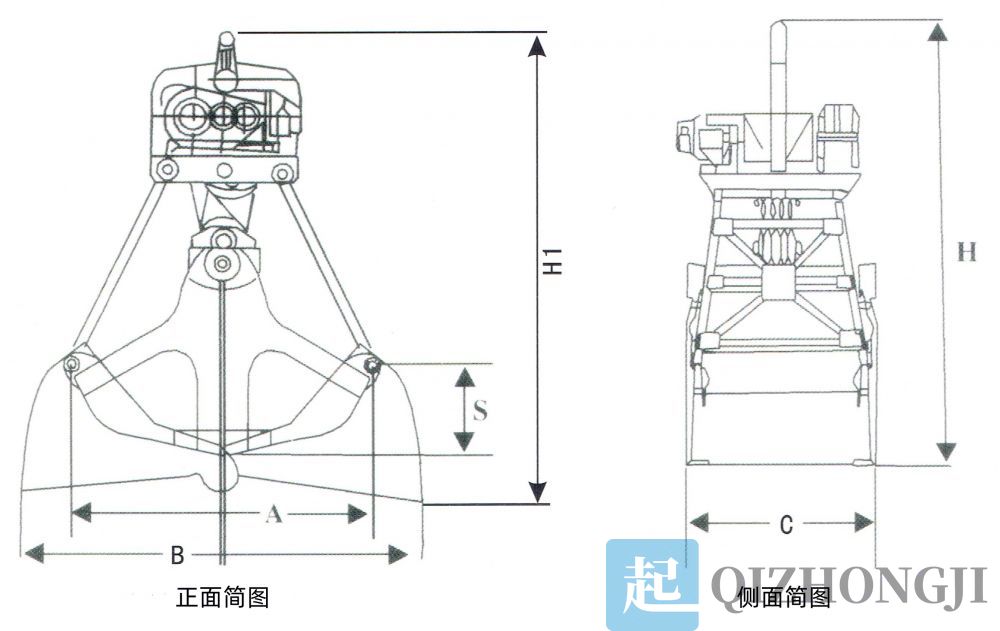

ZD系列電動抓斗外形結構示意圖
ZD系列電動抓斗技術參數及外形尺寸表
| 型號 | 容積m3 | 類型 | 物料比重t/m3 | 抓取料重t | 滑輪倍率 | 鋼繩直徑mm | 滑輪直徑mm | 功率KW | 抓斗自重 t | 配用起重機噸位t | 抓斗總高H mm | 抓斗張開高度H1 mm | 抓斗閉合長度A mm | 抓斗張開長度B mm | 抓斗寬C mm | 水平高S mm |
| ZD15 | 1.5 | 重 | ≤2 | 3 | 5 | Φ15 | Φ350 | 15 | 2.9 | 5 | 3560 | 4145 | 1950 | 2800 | 1450 | 680 |
| ZD20 | 2 | 重 | ≤2 | 4 | 5 | Φ15 | Φ350 | 18.5 | 3.6 | 10 | 3870 | 4490 | 2300 | 3000 | 1400 | 720 |
| ZD25 | 2.5 | 重 | ≤2 | 5 | 5 | Φ16 | Φ400 | 22 | 4.4 | 10 | 4100 | 4800 | 2500 | 3100 | 1650 | 680 |
| ZD30 | 3 | 中 | ≤1.2 | 3.6 | 5 | Φ16 | Φ400 | 22 | 4.68 | 10 | 4140 | 4860 | 2500 | 3200 | 1896 | 680 |
| ZD60 | 6 | 輕 | ≤1 | 6 | 5 | Φ16 | Φ400 | 22 | 5.6 | 15 | 4540 | 5190 | 2800 | 3700 | 2196 | 1050 |
| ZD10 | 1 | 重 | ≤2.5 | 2.5 | 4 | Φ15 | Φ350 | 11 | 2.8 | 5 | 3467 | 4052 | 2100 | 2600 | 1100 | 577 |
| ZD50 | 5 | 輕 | ≤1 | 5 | 4 | Φ17.5 | Φ400 | 22 | 4.1 | 10 | 4440 | 4720 | 2800 | 3700 | 2035 | 1000 |
電動抓斗用途：
電動抓斗多用于礦石、石灰石、爐渣、礦粉、煤、焦炭等松散粒物料的裝卸工作，不能水下或下水作業。
電動抓斗工作原理：
該抓斗的升降運動依靠單卷筒鉸車或掛到吊鉤上，開閉運動是依靠裝設頭部電機，減速機、卷簡等帶動下橫梁來完成。
電動馬達抓斗本身帶有閉合機構，它的樣式繁多，是把標準的電動葫蘆或卷揚機裝到抓斗上作為開閉機構。馬達抓斗可以看作是把閉合卷筒移到抓斗本身上去。由于馬達抓斗在閉合時不再像四繩抓斗那樣受閉合繩向上的拉力，抓斗自重全部起挖掘作用，因抓取能力大，最適用于抓取礦石等物料。
電動抓斗注意事項：
室外作業，要加防雨設施，不能在易燃、易爆、酸、堿蒸氣環境中工作。
抓斗廠家
ZD型電動馬達抓斗生產廠家為廣大用戶提供普通四繩抓斗、四繩派拿抓斗和雙繩抓斗、單繩懸掛抓斗、電動液壓雙瓣/多瓣抓斗（機械多瓣抓斗）、電動馬達抓斗、電動不銹鋼抓斗（釀造抓斗、酒糟抓斗）、剪式抓斗、木材抓斗以及繩索式清污矩形抓斗、疏浚抓斗、四繩防漏雙瓣抓斗、無線遙控雙瓣抓斗、半剪式散貨抓斗、挖機專用抓斗等成套抓斗產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用抓斗廠家品牌、技術參數、外形尺寸、設計圖紙、價格請咨詢客服。
