MH型20噸單梁龍門吊技術參數20噸廂型式電動葫蘆龍門吊參數表
20噸MH型包廂式單梁龍門吊是是額定起重量為20噸的單梁龍門吊，主梁為單梁形式，以電動葫蘆作為起升機構，整體結構為廂型式，20噸單梁龍門吊是企業生產中常用的一種噸位，常用于室外貨場。單梁龍門吊也叫單梁門式起重機，可根據用戶的要求定做起吊高度及跨度，一般使用地操的操作方式，也可以根據用戶需求，安裝操縱室。小編為大家介紹下20噸MH型單梁龍門吊技術參數。

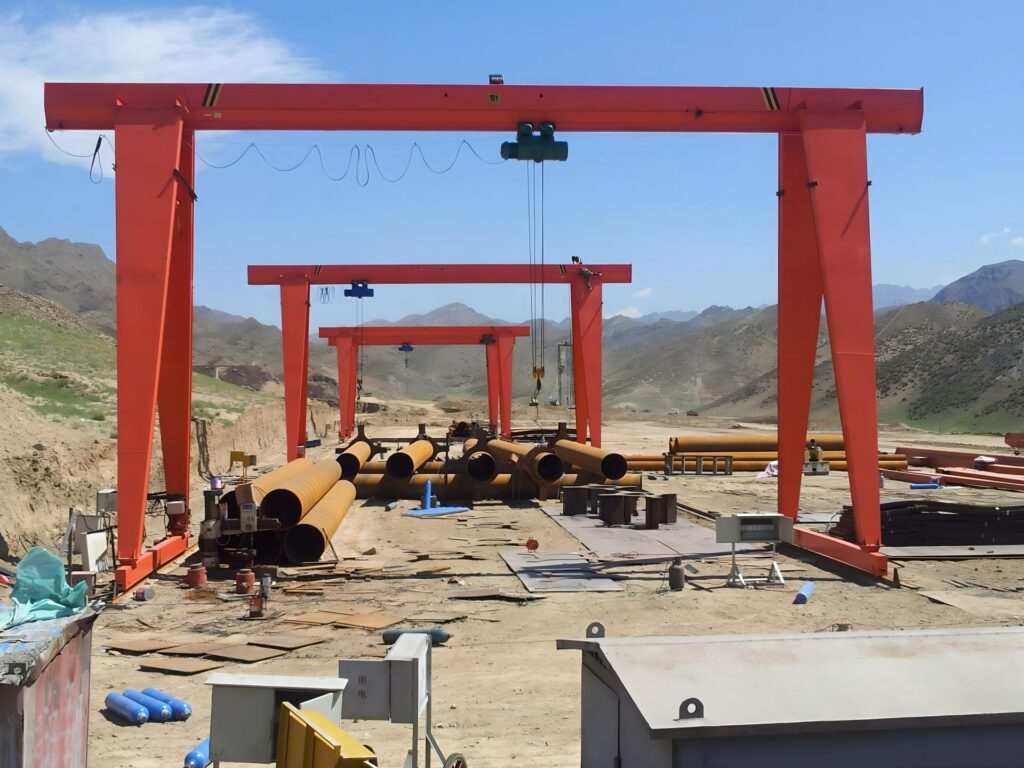

MH型單梁龍門吊圖片

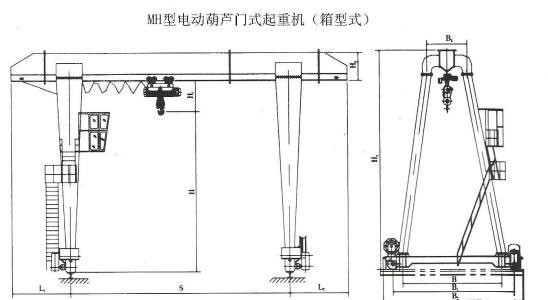

20噸單梁龍門吊結構圖：
20噸MH型單梁龍門吊技術參數表：
| 起重量 | t | 20 | ||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||
| 起升高度 | m | 6;9 | 9 | |||||
| 運行機構 | 運行速度 | 地面 | m/min | 20 | ||||
| 司機室 | 30 | |||||||
| 電動機 | 地面 | YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 | |||||
| 司機室 | ||||||||
| 減速器 | mm | ZSC400 | ZSC600 | |||||
| 車輪直徑 | φ600 | |||||||
| 電動葫蘆 | 型號 | m/min | HC | |||||
| 起升速度 | m/min | 3.5 | ||||||
| 運行速度 | 20 | |||||||
| 電動機 | 起升 | ZD152-4/18.5 | ||||||
| 運行 | ZDY21-4/0.8×4 | |||||||
| 工作制度 | A5 | |||||||
| 薦用鋼軌 | P43 P50 | |||||||
| 電源 | 三相交流 380V 50HZ | |||||||
| 起重機質量 | 地面 | kg | 16850 | 21630 | 25000 | 31000 | 38000 | |
| 司機室 | kg | 17520 | 22400 | 25870 | 32150 | 39170 | ||
| 最大輪壓 | kN | 99/199 | 123/223 | 141/240 | 179/279 | 212/317 | ||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 | |
| L2 | mm | |||||||
| H1 | mm | 6000 | 9000 | |||||
| H2 | mm | 2725 | ||||||
| H3 | mm | 1400 | 1600 | 1800 | 2000 | 2200 | ||
| B | mm | 5000 | 5500 | |||||
| B1 | mm | 6000 | 6500 | |||||
| B2 | mm | 7600 | 8500 | |||||
| B3 | mm | 1600 | 1700 | |||||
