1、起重機介紹

現階段使用最多的大型起重機包括門式起重機和門座起重機。

1.1門式起重機

是橋架型起重機的一種，具有場地利用率高、作業范圍大、適應面廣、通用性強等特點，在船舶制造企業得到廣泛使用。門式起重機主要用于室外的貨場、料場貨、散貨的裝卸作業。它的金屬結構像門形框架，承載主梁下安裝兩條支腳，可以直接在地面的軌道上行走，主梁兩端可以具有外伸懸臂梁。造船用門式起重機用于船臺拼裝船體，常備有兩臺起重小車：一臺有兩個主鉤，在橋架上翼緣的軌道上運行；另一臺有一個主鉤和一個副鉤，在橋架下翼緣的軌道上運行，以便翻轉和吊裝大型的船體分段。起重量一般為100~1500t，跨度達185m，起升速度為2～15m/min，還有0.1~0.5m/min的微動速度。

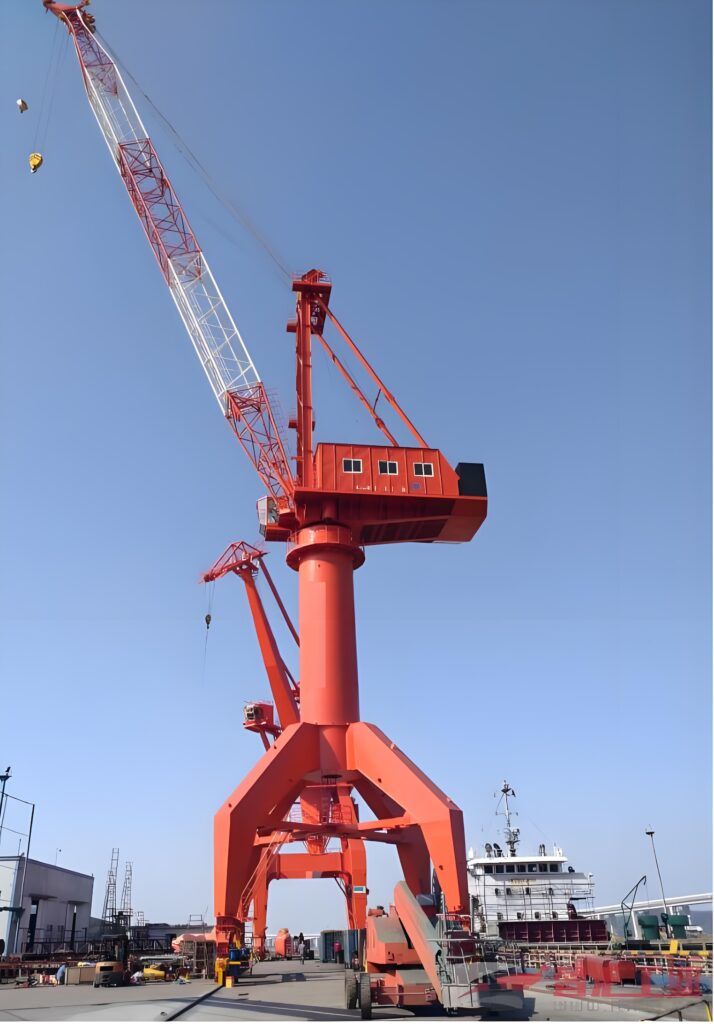

1.2門座起重機

是臂架型起重機的一種，具有沿地面軌道運行，可轉動的起重裝置裝在門形座架上的一種臂架型起重機。門座起重機主要用于碼頭貨場的散貨、件雜貨等貨種的裝卸作業，較大型的門座起重機當然也可以用于安裝大型設備的特殊作業。有多檔起升速度，吊重輕時可提高起升速度。有些工作機構還備有微動裝置，以滿足安裝要求。它的門座高度通常較高，適應大起升高度和大幅度作業的要求，但工作速度較低，作業生產率不高。門座起重機有起升、回轉、變幅和運行機構，前三種機構裝在轉動部分上。每一周期內都參加作業。轉動部分上還裝有可俯仰的傾斜單臂架或組合臂架及駕駛室。多吊造船起重機的主要安全隱患存在于兩個環節，一是行走環節，二是起升吊裝環節。行走時的安全防護是遏制多吊造船起重機之間發生安全事故的主要環節，大車行走過程中主要存在兩類危險，一是同軌道上兩車間的碰撞，二是單車行走時的兩腿行走偏差。其中尤以第二種的情況發生概率大，造成危害嚴重。

2、起重機防碰撞面臨的主要問題

近些年國內外學者對于起重機防碰撞技術做了大量的研究，也己經取得了很大的進展。現階段，國內外應用比較多的主要有光線、微波和超聲波等防碰撞裝置，它們的檢測距離較遠、精度很高、功能也比較全并且可以設定多個報警距離。

但是在實際工作時，工作區域相距較近的多臺起重機間的碰撞事故還是時有發生。這主要是因為傳統的防碰撞裝置存在著不足之處，例如雖然紅外線防碰撞裝置防碰撞距離較遠，但是容易被外界環境影響，在強紅外福射場所，信號可能被淹沒；而激光防碰撞裝置抗干擾能力強、定位準確，但其結構復雜，成本高，而且天氣尤其是大霧所引起的光的色散和障礙物等因素都會影響激光通信的可靠性；超聲波防碰撞裝置成本雖低，但超聲波定位精度較差，而且隨著頻率的增加，檢測距離將減小。另外，由于光線直射式、反射式防碰撞裝置和傳統的激光防碰撞裝置都是利用三角定位原理來確定防碰撞距離的，但起重機一般跨度都較大，兩邊車輪走行的也不一致，再加上軌道鋪設不平等原因，使得這些防碰撞裝置的實際防碰撞距離往往與之前設定好的距離有較大的誤差。

3、起重機吊裝防碰撞技術

監控服務器從各個起重機獲得位置、速度等運行狀態數據，根據上述模型和算法對起重機群進行監控，按照測量向起重機發出信息和指令。遠程監控平臺的核心功能之一是避免相鄰起重機間的碰撞，這是根據整個起重機群的工作狀態進行綜合防碰撞管理的。本章將介紹的防碰撞算法的核心是找到運行過程中所有需要避免的碰撞條件。防碰撞算法需要考慮各種復雜的情況，包括每一臺起重機、船廠現場建筑物、運行禁止區和天氣條件。每個起重機的實時狀態最初來自于通過安裝于起重機不同部位的姿態傳感器，再通過嵌入式測控機運行姿態解算算法計算而來提供了所有碰撞類型的分類，將重點介紹兩種典型的防碰撞方式：兩臺相鄰門座起重機的防碰撞方法及門座起重機和相鄰門式起重機的防碰撞方法。

（1）起重機的碰撞分為四類。

• 即門式起重機與門式起重機的碰撞、門座起重機與門座起重機的碰撞、門式起重機與門座起重機的碰撞、門座起重機與建筑物的碰撞。
• 碰撞模型中主要考慮起重機之間的工作距離，其中門式起重機之間的碰撞模型是計算兩門式起重機之間的距離；
• 門座起重機與門座起重機之間是計算其工作半徑有無重疊區域；
• 門式起重機與門座起重機之間的防碰撞模型比較復雜，因為門座起重機的位置可能在門式起重機的軌道區域內，也可能在門式起重機軌道區域的兩側；
• 門座起重機與建筑物之間是計算門座起重機工作半徑與建筑物邊緣的距離。

（2）3D碰撞預警軟件開發。

• 三維視景可以直觀反應出起重機群的位置、運動等信息，而且可以任意切換觀察角度、拉近拉遠畫面，不受天氣、照明等環境因素的影響，這是其他任何監控方式都無法做到的。
• 在三維視景中的起重機上還可以疊加文字，顯示吊件編號、任務計劃起止時間、吊重等重要數據，便于指揮、調度和管理，可準確模擬演示實際運行效果。

（3）主要步驟包括。

• 根據設計圖紙和實際測量，建立起重機和建筑等可能發生碰撞物體的精確三維模型和相互位置關系，并設置行程、方向等關鍵運行參數，構建虛擬起重機群場景。
• 運用空間解析幾何等方法，設計三維空間距離計算和碰撞檢測算法。
• 制定碰撞預警和防護策略，比如分為三級，起重機進入可能碰撞區域給出提醒，最小距離小于4米時發出警報，距離小于2米時緊急制動。

綜上所述，近年來，國民經濟的迅速發展，國家基礎建設力度的逐漸加強，起重機作為工程機械領域的主要設備在各項工程建設中發揮了舉足輕重的作用。但隨著吊裝難度的不斷增大以及吊裝環境復雜程度的不斷增大，起重機駕駛員很難通過自己的注意力來保證安全吊裝。希望對未來的起重機吊裝工作有幫助。
