MJ型軌道式集裝箱門式起重機
智能集裝箱起重機介紹
MJ型軌道式集裝箱門式起重機（吊具旋轉）為SWL專用集裝箱吊，起重量有50噸（吊具下40.5t），集裝箱起重機工作級別A6~A7、40噸（吊具下35t），工作級別A5~A6，主要用于鐵路、港口、碼頭集裝箱轉運場和大型集裝箱儲運場的集裝箱裝卸、搬運和堆放工作。SWL系列集裝箱門機是由主粱、剛性和柔性門腿、運行小車、起升機構、回轉機構（可選項：吊具旋轉、上部小車旋轉、吊鉤式）、大車運行機構、電氣系統、操作駕駛室等組成。集裝箱門吊具可選用 20′、40′、45＇40.5t 電動伸縮式吊具，智能化控制，遠程控制；多種防搖擺裝置和方式，使吊運過程中安全、準確，提高工作效率。

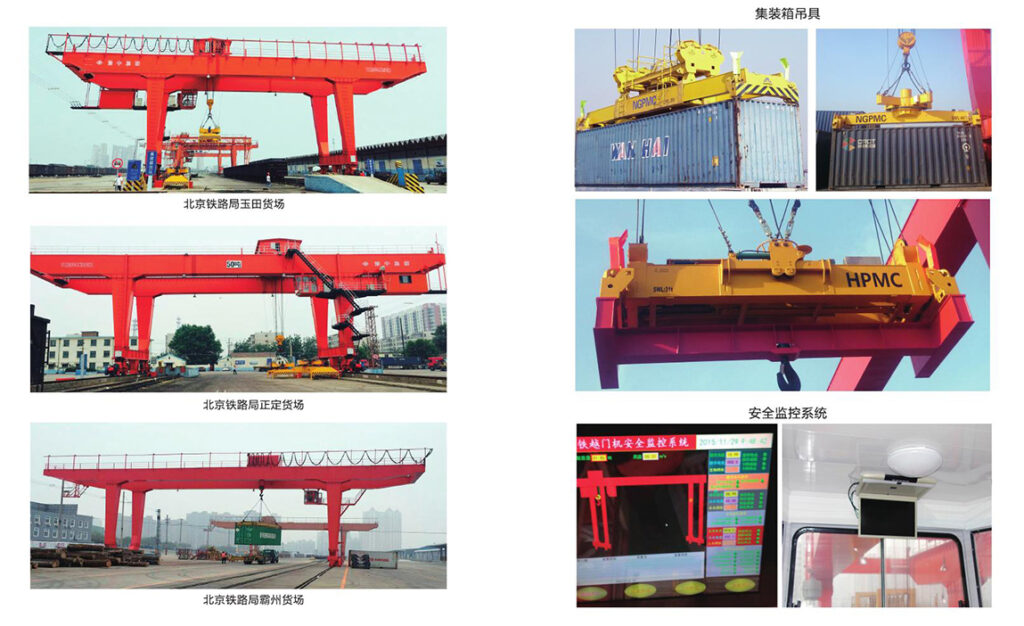

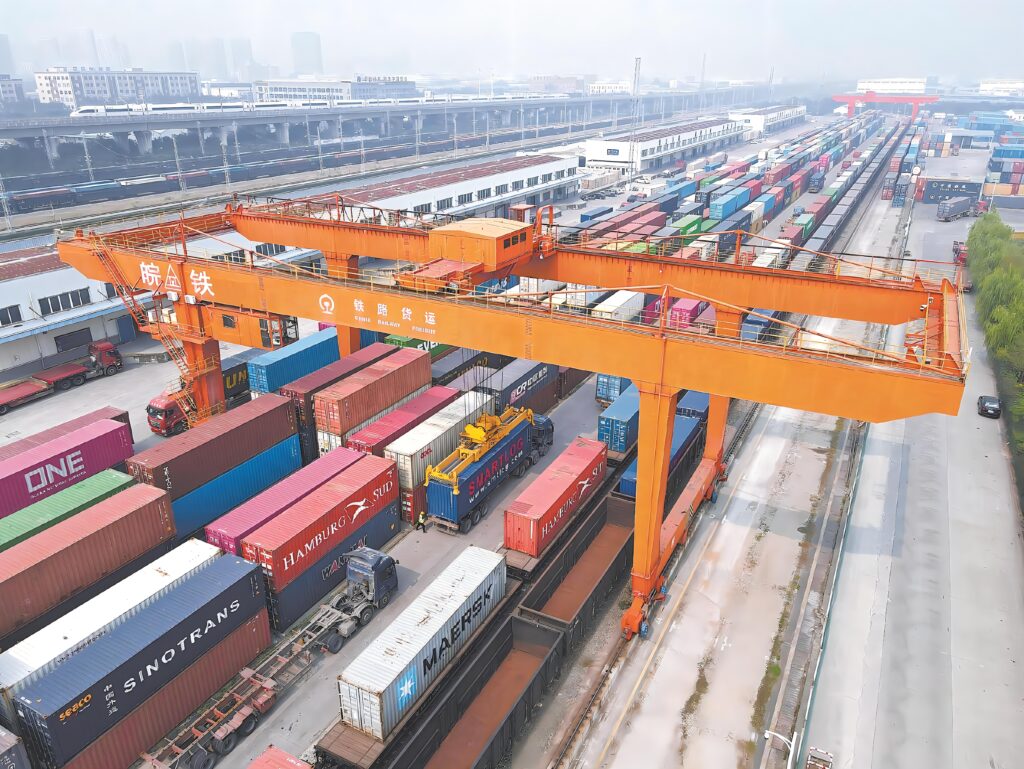

智能集裝箱起重機圖片
智能集裝箱起重機說明
- 產品名稱：軌道式集裝箱門式起重機(吊具旋轉)
- 別名別稱：集裝箱龍門吊/集裝箱門機/集裝箱吊
- 所屬類別：集裝箱雙梁門式
- 產品產地：河南新鄉長垣
- 非標定制：承接非標制造
- 動力形式：相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：60~100天
- 供貨范圍：全國
- 送達方式：自提/送貨上門
- 是否安裝：安裝另計
- 售后方式：一年保修
智能集裝箱起重機工藝
根據堆場作業工藝，在單門腿方向或雙門腿方向外伸懸臂成為單懸臂或雙懸臂機型，不外伸成為無懸臂機型。根據場地、集裝箱儲運工藝流程及裝卸的車輛(集裝箱卡車或鐵路車輛)確定采用無懸臂、單懸臂和雙懸臂的不同結構形式。
智能集裝箱起重機設計與制造規范和標準
起重機設計規范：GB/T3811-2008
起重機械安全規程：GB/6067.1-2010
軌道式集裝箱門式起重機：GB/T19683-2005
港口設備工程質量檢驗評定標準：JT/T244-2008
軌道式集裝箱門式起重機安全規程：JT/T566-2004
橋式和門式起重機制造及軌道安裝公差：GB/T10183-1988
智能集裝箱起重機參數

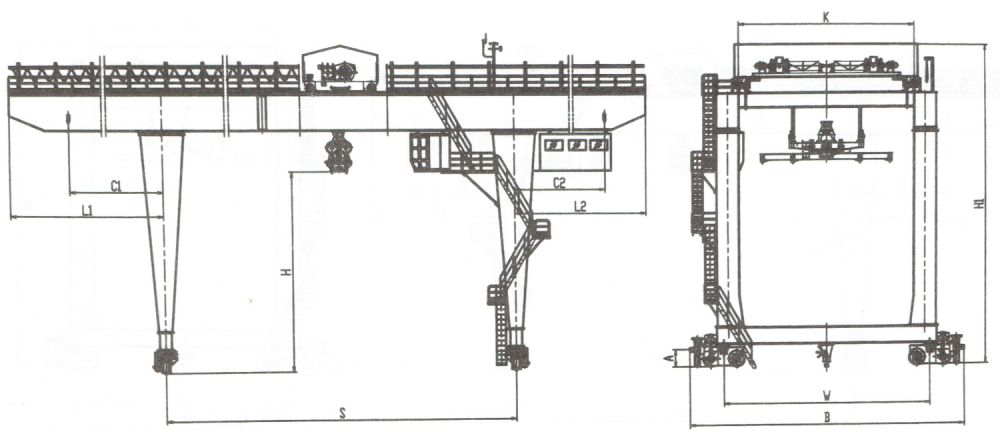

50噸軌道式集裝箱門式起重機外形尺寸圖(吊具旋轉)
50噸軌道式集裝箱門式起重機技術參數與主要尺寸數據表(吊具旋轉)
| 起重量 | t | 50(吊具下40.5t) | |||
| 跨度(S) | mm | 26000 | 30000 | 35000 | |
| 起升高度(H) | 10000 | ||||
| 工作制度 | A6-A7 | ||||
| 速度 | 起升 | m/min | 滿載1.2-12 空載1.2-18 | ||
| 下部小車運行 | 滿載4-40 空載4-60 | ||||
| 上部小車運行 | 1.5r/min | ||||
| 大車運行 | 滿載4-40 空載4-60 | ||||
| 電動機 | 起升 | KW | 2x55KW | ||
| 小車運行 | 2×7.5KW | ||||
| 大車運行 | 4x11KW | 4x15KW | |||
| 最大輪壓 | KN | 348 | 370 | 395 | |
| 車輪數量 | 8 | ||||
| 薦用鋼軌 | QU80-QU100 | ||||
| 電源 | 三相交流50HZ 380V | ||||
| 主要尺寸 | K | 8100 | |||
| W | 9600 | ||||
| B | 12600 | ||||
| A | 950 | ||||
| H | 10000 | ||||
| H1 | 17000 | ||||
| L1 | 8500 | 10500 | 12000 | ||
| C1 | 5500 | 7500 | 9000 | ||
| L2 | 8500 | 10500 | 12000 | ||
| C2 | 5500 | 7500 | 9000 | ||

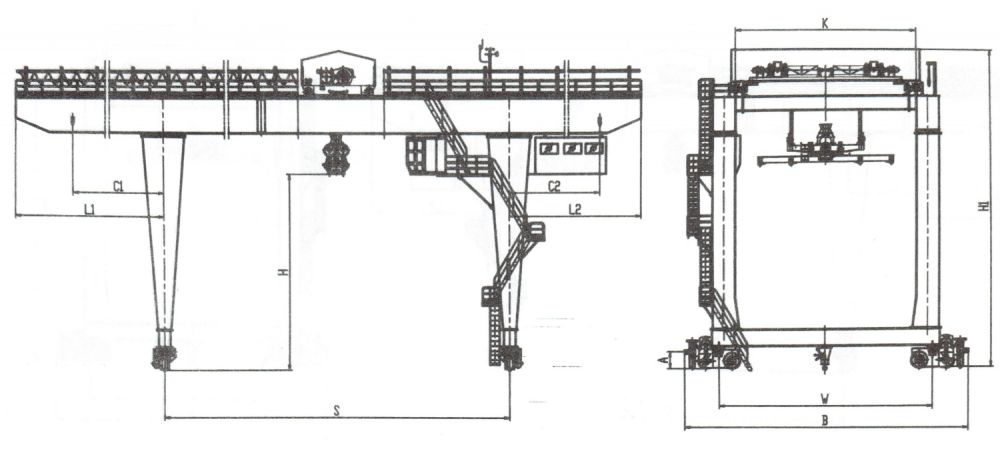

40噸軌道式集裝箱門式起重機外形尺寸圖(吊具旋轉)
40噸軌道式集裝箱門式起重機技術參數與主要尺寸數據表(吊具旋轉)
| 起重量 | t | 40(吊具下35t) | |||
| 跨度(S) | mm | 26000 | 30000 | 35000 | |
| 起升高度(H) | 10000 | ||||
| 工作制度 | A5-A6 | ||||
| 速度 | 起升 | m/min | 滿載1.2-12 空載1.2-18 | ||
| 小車運行 | 滿載4-40 空載4-60 | ||||
| 大車運行 | 滿載4-40 空載4-60 | ||||
| 電動機 | 起升 | KW | 2x45KW | ||
| 小車運行 | 2×7.5KW | ||||
| 大車運行 | 4x11KW | 4x15KW | |||
| 最大輪壓 | KN | 348 | 370 | 395 | |
| 車輪數量 | 8 | ||||
| 薦用鋼軌 | QU80-QU100 | ||||
| 電源 | 三相交流50HZ 380V | ||||
| 主要尺寸 | K | 8100 | |||
| W | 9600 | ||||
| B | 12600 | ||||
| A | 950 | ||||
| H | 10000 | ||||
| H1 | 17000 | ||||
| L1 | 8500 | 10500 | 12000 | ||
| C1 | 5500 | 7500 | 9000 | ||
| L2 | 8500 | 10500 | 12000 | ||
| C2 | 5500 | 7500 | 9000 | ||

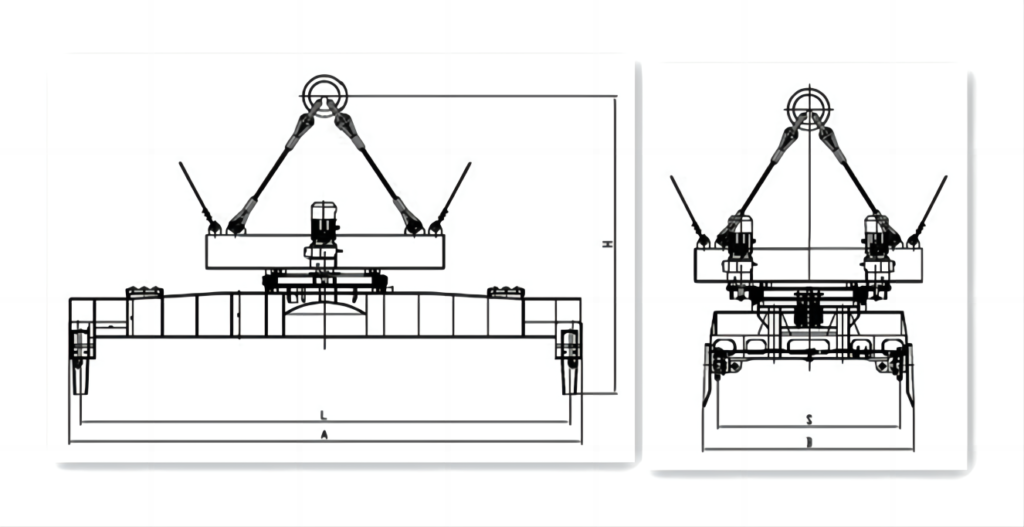

20’/40’旋轉集裝箱吊具(吊鉤式)
| 集裝箱標準型號 | 定20“旋特集裝箱吊具(吊式) | 定40°旋轉集裝箱吊具(吊式) | |
| 額定起重量 | 32 | 40.5 | |
| 蕆轉速度 | 0-1.5r/min | 0-1.5r/nin | |
| 兼錯動作時間 | 1.5r | 1.5r | |
| 電源電壓 | AC380V 50HZ | AC380V 50HZ | |
| 主要尺寸 | L | 5853 | 11985 |
| S | 2260 | 2260 | |
| A | 6056 | 12188 | |
| B | 2436 | 2436 | |
| H | 3620 | 3887 | |

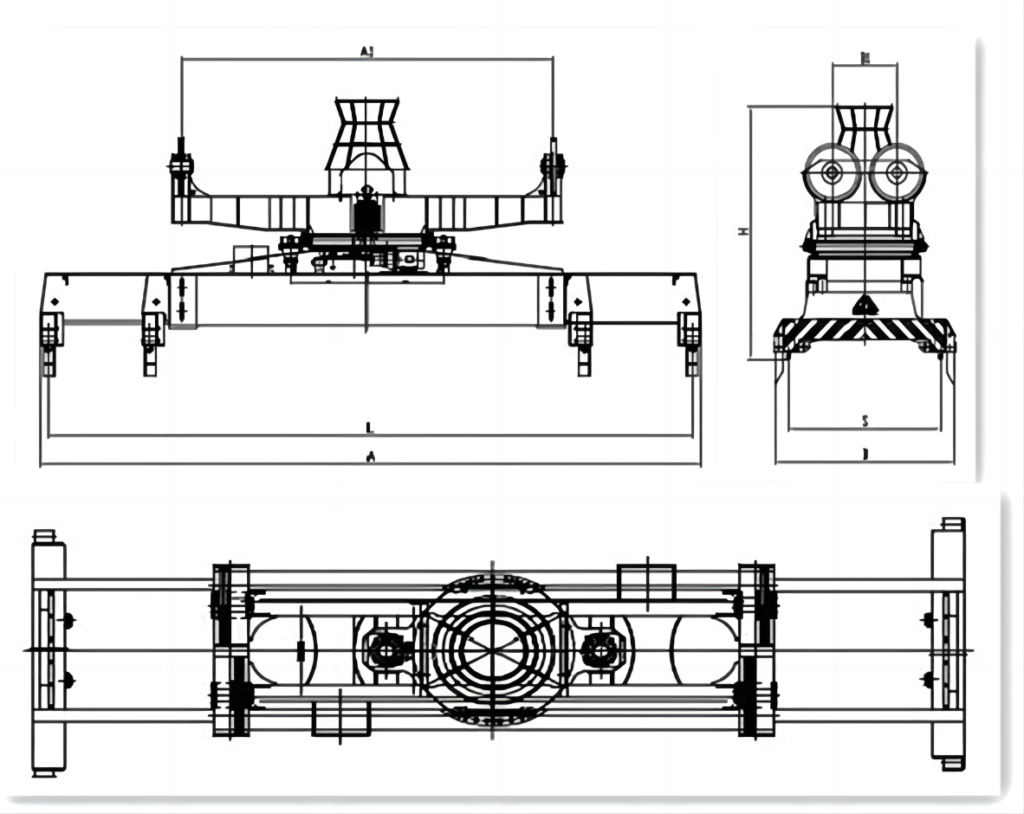

20’/40’/45’伸縮式旋轉集裝箱專用吊具
| 集裝箱型號 | 伸式施轉集裝箱吊具(滿足20°40°45‘吊具 | |
| 額定起重量 | 40.5(吊其下) | |
| 旋裝速度 | 0-1.5r/nin | |
| 旋錯動作時間 | 1.5S | |
| 伸縮動作時間 | 40S | |
| 流壓系統 | 10MPa | |
| 電素電壓 | AC380V 50HZ | |
| 吊具自重 | 12t | |
| 主要尺寸 | L | 5853-11985-13510(流壓伸帽) |
| S | 2260 | |
| A | 6053-12185-13710 | |
| B | 2436 | |
| Al | 5000 | |
| B1 | 1200 | |
| H | 3620 | |
智能集裝箱起重機廠家
軌道式集裝箱門式起重機（吊具旋轉）生產廠家并提供輪胎式集裝箱門式起重機、卸船機/裝船機、造船門機、岸邊門座式起重機等港口機械設備以及非標起重量、跨度、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、歐式新型等國標/非標/專用門式起重機廠家品牌、技術參數、設計制造安裝規范/標準、圖紙設計、施工方案、報價預算請咨詢客服。
