ZD系列電動機規格型號技術參數結構ZD1型電動葫蘆主起升電動機介紹
電動葫蘆主起升電機產品介紹：

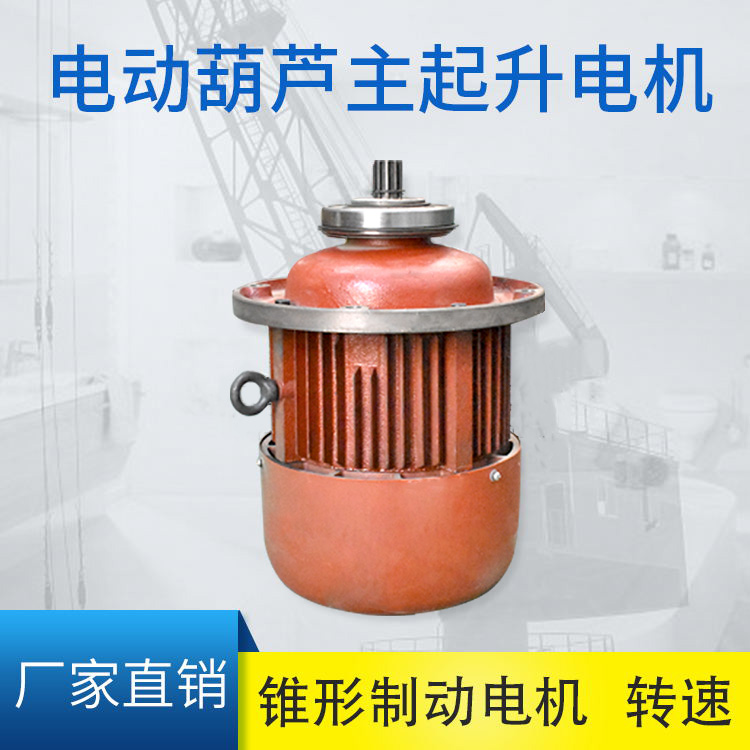

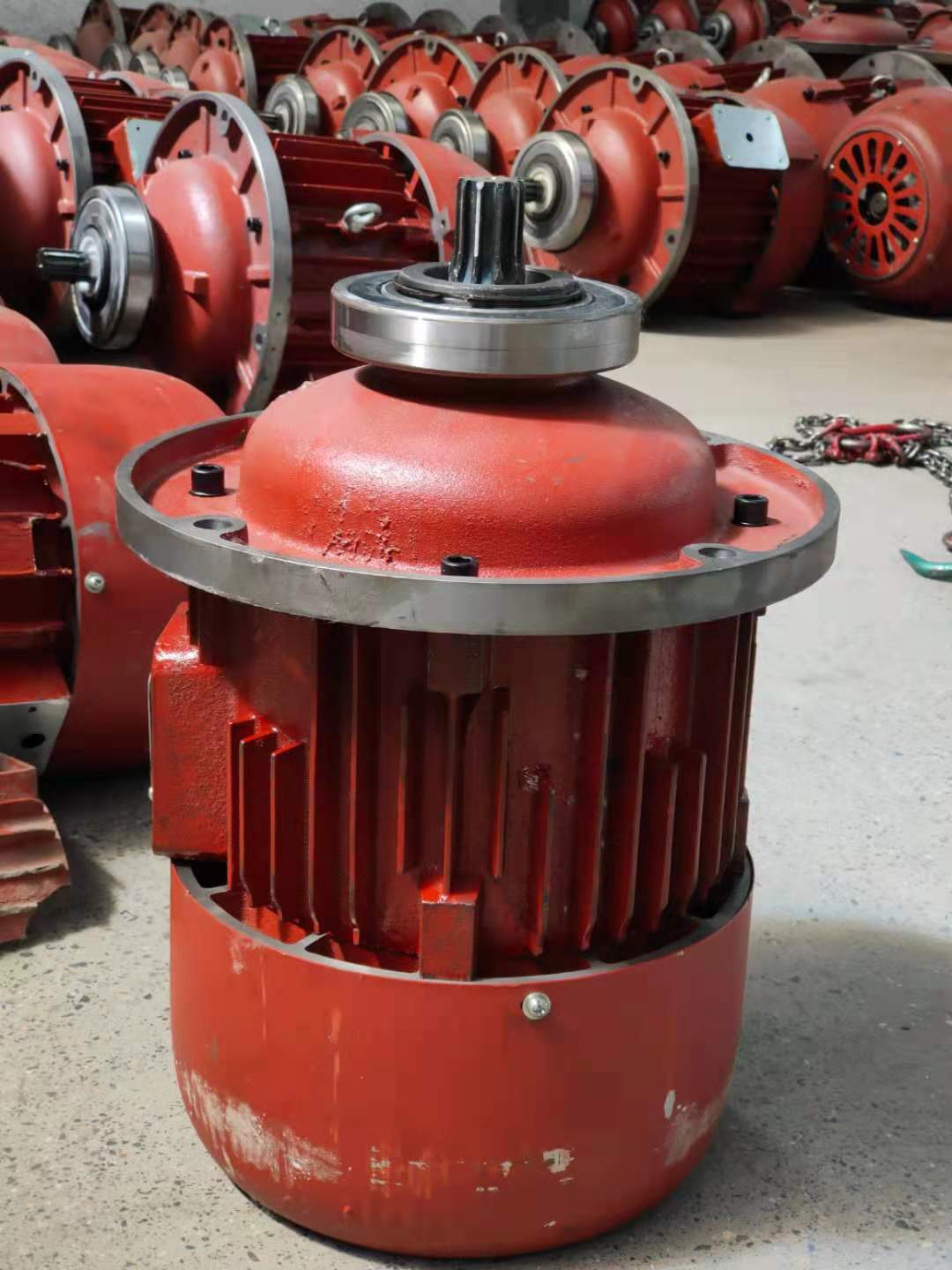

ZD1型錐形轉子制動三相異步電動機，ZD系列錐形轉子制動三相異步電動機錐形轉子制動異步電機分為起升電機和運行電機，主要為電動葫蘆（CD型和MD型)配套的電機，ZD系列電動機帶有自動剎車裝置，具有起動轉矩大、制動可靠、結構緊湊、工作平穩、體積小、重量輕以及使用安全、維護方便等特點。
電動葫蘆主起升電機規格型號：
ZD121-4/0.8KW；
ZD122-4/1.5KW；
ZD131-4/3.0KW；
ZD132-4/4.5KW；
ZD141-4/7.5KW；
ZD151-4/13KW；
ZD152-4/18.5KW；
電動葫蘆主起升電機結構簡介：
ZD1型錐形轉子制動三相異步電動機采用圓錐面制動器，輸出端軸伸為矩形花鍵，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級為B級。 適用范圍 ZD系列電機常用于起重機械行業，電動葫蘆的起升電動機，或用于要求起動轉矩較大及制動力矩較大的驅動裝置，也可以在機床、生產流水線和其它需要迅速制動的場合中使用，特殊的機械設備要求能迅速制動、頻繁起動、正反交替運行的場所。 不適用于有易燃易爆及有熔化金屬、有爆炸危險、酸堿類蒸汽的工作環境。
電動葫蘆主起升電機技術參數：
|
號參數
|
功率
KW |
轉速
r/min |
額定電流
A |
Z大轉矩/額定轉矩
|
起動轉矩/額定轉矩
|
起動電流
A |
效率
η |
功率因素
|
制動力矩
N.m |
轉動慣量
kg.m2 |
重量kg
|
|
ZD111-4
|
0.2
|
1380
|
0.72
|
2.0
|
2.0
|
4.0
|
0.65
|
0.64
|
1.96
|
0.006
|
10
|
|
ZD112-4
|
0.4
|
1380
|
1.25
|
2.0
|
2.0
|
7.0
|
0.67
|
0.73
|
4.9
|
0.007
|
12
|
|
ZD121-4
|
0.8
|
1380
|
2.4
|
2.5
|
2.5
|
13.0
|
0.70
|
0.72
|
11.0
|
0.030
|
31
|
|
ZD122-4
|
1.5
|
1380
|
4.3
|
2.5
|
2.5
|
24.0
|
0.72
|
0.74
|
19.6
|
0.045
|
40
|
|
ZD131-4
|
3.0
|
1380
|
7.6
|
2.7
|
2.7
|
42.0
|
0.78
|
0.77
|
42.14
|
0.130
|
50
|
|
ZD132-4
|
4.5
|
1380
|
11.0
|
2.7
|
2.7
|
60.0
|
0.78
|
0.80
|
62.72
|
0.160
|
62.7
|
|
ZD141-4
|
7.5
|
1400
|
18.0 |
3.0
|
3.0
|
100.0
|
0.79
|
0.80
|
98.0
|
0.390
|
103
|
|
ZD1151-4
|
13
|
1400
|
30.0
|
3.0
|
3.0
|
165.0
|
0.80
|
0.82
|
184.4
|
0.700
|
181
|
|
ZD152-4
|
18.5
|
1400
|
41.7
|
3.0
|
3.0
|
229.0
|
0.82
|
0.82
|
225.4
|
1.120
|
210
|
|
ZD232-4
|
5.5
|
1380
|
16.0
|
3.0
|
3.0
|
0.92
|
0.79
|
0.72
|
62.72
|
0.160
|
65
|
|
ZD251-4
|
15.0
|
1400
|
36.0
|
3.0
|
3.0
|
220.0
|
0.81
|
0.82
|
184.4
|
1.050
|
190
|
|
ZDx51-4
|
11
|
1421
|
25
|
3.0
|
3.0
|
173
|
0.867
|
0.87
|
165.6
|
0.75
|
181
|
|
ZDx62-6
|
18.5
|
920
|
40
|
2.8
|
2.8
|
202
|
0.84
|
0.83
|
390
|
電動葫蘆主起升電機工作級別：?
ZD系列電機采用50Hz，380V電源?；鶞?zhǔn)工作制S3，負載持續率25%，通電起動次數為每小時120次。
電動葫蘆主起升電機購買采購：?
購買三ZD系列電機需要先確定功率、運行速度、電壓參數，本公司是專業生產ZD型電機廠家，生產各種型號規格ZD1型錐形轉子制動三相異步電動機，也可以根據用戶使用需求或技術要求非標起重機電機設計定制定做。
