10噸單梁起重機技術參數表10噸單梁行車外形尺寸圖紙
10噸單梁起重機技術參數表，10噸單梁行車外形尺寸圖。10噸單梁起重機技術參數包含操縱形式，行車工作制度，行吊車輪直徑，航車跨度，航吊起升高度等。LDA型10噸行車結構圖外形結構圖。10噸單梁起重機是一種在工廠車間常用起重量噸位，適用于吊運10噸及以下貨物，嚴緊超載也不推薦經常滿載運行。10噸單梁起重機跨度可根據使用定制定做，起升高度也可提供非標設計。

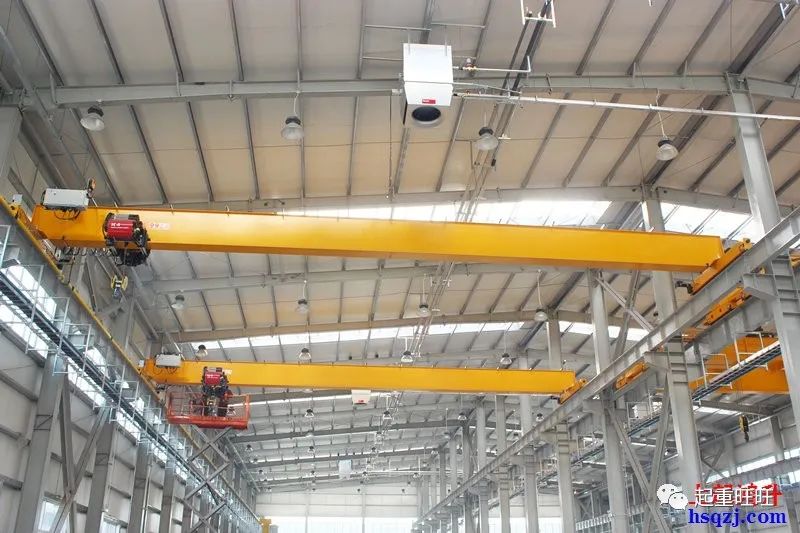

10噸單梁起重機圖片展示：
10噸單梁起重機技術參數表：
| 起重量 | t | 10噸單梁行車 | |||||||||||||||||||||||||
| 操縱形式 | 地面操縱 | 操作室操縱 | |||||||||||||||||||||||||
| 運行機構 | 運動 速度 | m/min | 20m/min | 30m/min | 45m/min | 60m/min | |||||||||||||||||||||
| 減速比 | 58．95 | 39．42 | 25．19 | 20．08 | |||||||||||||||||||||||
| 電機型號 | ZDY21-4 | ZDR12-4 | |||||||||||||||||||||||||
| 功率 | KW | 2*0.8KW | 2*1.5KW | ||||||||||||||||||||||||
| 轉速 | r/min | 1380r/min | 1380r/min | ||||||||||||||||||||||||
| 起升機構 | 電動葫蘆型號 | CD1型電動葫蘆 MD1型電動葫蘆 | |||||||||||||||||||||||||
| 起升速度 | m/min | 7m/min | |||||||||||||||||||||||||
| 運行長度 | m | 9米、12米、18米、24米、30米 | |||||||||||||||||||||||||
| 運行速度 | m/min | 20m/min，30m/min | |||||||||||||||||||||||||
| 電機型號 | 錐形鼠籠形電動機 | ||||||||||||||||||||||||||
| 工作制度 | A3-A5 | ||||||||||||||||||||||||||
| 起重機電源 | 三相 380V 50HZ | ||||||||||||||||||||||||||
| 車輪直徑 | mm | 400mm | |||||||||||||||||||||||||
| 常用軌道 | kg/m | 24kg/m，38kg/m | |||||||||||||||||||||||||
| 跨度S | m | 7.5米-11米 | 11.5米-12米 | 12.5米-14米 | 14.5米-17米 | 19.5米 | 22.5米 | ||||||||||||||||||||
| 總重 | 地操 | t | 3.35-3.97噸 | 4.23-4.31噸 | 4.43-4.73噸 | 5.08-5.60噸 | 6.65噸 | 7.78噸 | |||||||||||||||||||
| 室操 | 3.35-3.97噸 | 4.23-4.31噸 | 4.43-4.73噸 | 5.08-5.60噸 | 6.65噸 | 7.78噸 | |||||||||||||||||||||
| 輪壓 | 地操 | t | 5.15-5.83噸 | 5.67-5.71噸 | 5.77-5.89噸 | 5.95-6.14噸 | 6.43噸 | 6.71噸 | |||||||||||||||||||
| 室操 | 5.51-5.96噸 | 6.04-6.09噸 | 6.14-6.27噸 | 6.34-6.52噸 | 6.82噸 | 6.71噸 | |||||||||||||||||||||
| 基本尺寸 | H1 | mm | 900mm | 1000mm | 1100mm | 1150mm | 1200mm | ||||||||||||||||||||
| H2 | 2500mm | 3000mm | 3500mm | ||||||||||||||||||||||||
| K | 2000mm | 2500mm | 3000mm | ||||||||||||||||||||||||
| L1 | 850mm | ||||||||||||||||||||||||||
| L2 | 1310mm | ||||||||||||||||||||||||||
| h | 1470mm | 1490mm | 1540mm | 1600mm | 1640mm | ||||||||||||||||||||||
| H1 | 745mm | 885mm | 895mm | 885mm | 935mm | ||||||||||||||||||||||
10噸單梁起重機是電動單梁起重機中比較常用噸位行車，以上就是為大家介紹的10噸單梁起重機主要技術參數表、10噸單梁行車外形尺寸圖及10噸單梁起重機外形結構圖。
