2噸單梁起重機技術參數LDA2噸單梁行車外形尺寸結構圖
LDA型2噸單梁起重機技術參數表包含：
操縱形式，工作制度，車輪直徑，跨度，起升高度等。LDA型單梁行車結構圖外形結構圖。LDA2噸行車外形尺寸 h1、B、W、I1、I2、h、H1。

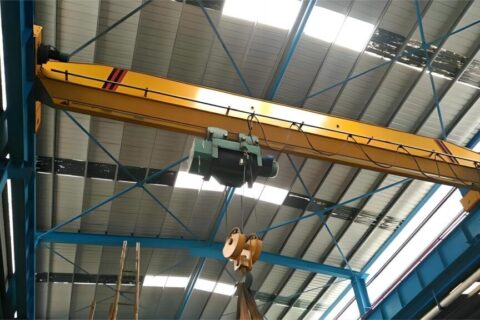

LDA型2噸單梁起重機圖片
LDA型2噸單梁起重機技術參數表，LDA型2噸行車外形尺寸圖，LDA型行車外形結構圖。
單梁起重機噸位起重量、起降高度、運行機構、車輪直徑、電動機、減速機、驅動裝置、運行速度、工作級別、跨度、自重、Z大輪壓、功率、大車運行速度、起升速度、運行電機功率、主要尺寸等詳細參數。
2噸單梁起重機技術參數表：
| 起重量 | t | 2噸行車 | |||||||||
| 操縱形式 | 地面操縱 | 操作室操縱 | |||||||||
| 運行機構 | 運動速度 | m/min | 20m/min | 30m/min | 45m/min | 45m/min | 60m/min | 75m/min | |||
| 減速比 | 58．78 | 39．38 | 26．36 | 26．36 | 19．37 | ||||||
| 電機型號 | ZDY21-4 | ZDR12-4 | |||||||||
| 功率 | kW | 2*0.8kW | 2*1.5kW | ||||||||
| 轉速 | r/min | 1380r/min | |||||||||
| 起升機構 | 電動葫蘆型號 | CDI型電動葫蘆 | MDI型電動葫蘆 | ||||||||
| 起升速度 | m/min | 8m/min | 8/0.8m/min | ||||||||
| 運行長度 | m | 6米、9米、12米、18米、24米、30米 | |||||||||
| 運行速度 | m/min | 20m/min，30m/min | |||||||||
| 電機型號 | 錐形鼠籠形 | ||||||||||
| 工作制度 | A3-A5 | ||||||||||
| 電源 | 三相50HZ 380V | ||||||||||
| 車輪直徑 | mm | 220mm | |||||||||
| 常用軌道 | kg/m | 18kg/m，24kg/m | |||||||||
| 起重量 | t | 2噸單梁行車 | |||||||||
| 跨度S | m | 7.5-11噸 | 11.5-12噸 | 12.5-14噸 | 14.5-17噸 | 19.5噸 | 22.5噸 | ||||
| 總重 | 地操 | t | 1.78-2.10噸 | 2.21-2.26噸 | 2.35-2.50噸 | 2.63-2.91噸 | 3.85噸 | 4.67噸 | |||
| 室操 | t | 2.18-2.50噸 | 2.61-2.66噸 | 2.75-2.90噸 | 3.03-3.31噸 | 4.25噸 | 5.07噸 | ||||
| 輪壓 | 地操 | t | 1.64-1.72噸 | 1.75-1.76噸 | 1.79-1.83噸 | 1.87-1.93噸 | 2.18噸 | 2.38噸 | |||
| 室操 | 1.94-2.02噸 | 2.05-2.06噸 | 2.09-2.13噸 | 2.17-2.23噸 | 2.48噸 | 2.68噸 | |||||
| 基本尺寸 | h1 | mm | 550mm | 595mm | 700mm | 800mm | 900mm | ||||
| B | 2500mm | 3000mm | 3000mm | ||||||||
| K | 2000mm | 2500mm | 3000mm | ||||||||
| L1 | 871.5mm | ||||||||||
| L2 | 1292.5mm | ||||||||||
| H | 1100mm | 1105mm | 1110mm | 1115mm | 1120mm | ||||||
| H1 | 490mm | 580mm | 660mm | 785mm | |||||||

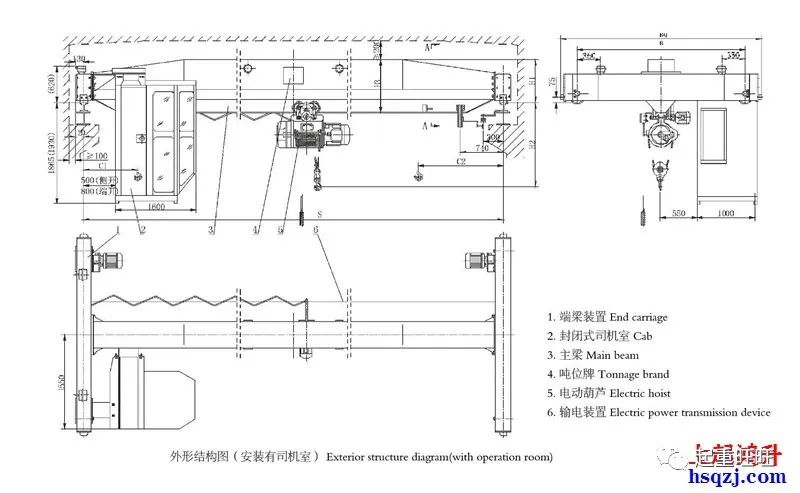

LDA型2噸行車外形結構圖
2噸行車是單梁起重機中常用的小噸位行車，行車跨度盡可能不超過30米，單梁行車起吊高度可以根據客戶要求定做，以上就是為大家介紹的2噸單梁行車主要技術參數表、外形尺寸圖及外形結構圖。
