3噸行車參數3噸單梁起重機外形尺寸3噸行車結構圖
LDA型3噸行車技術參數表包含操縱形式，行車工作制度，行吊車輪直徑，航車跨度，航吊起升高度等。LDA型3噸行車結構圖外形結構圖。LDA型3噸單梁起重機外形尺寸 h1、B、W、I1、I2、h、H1。

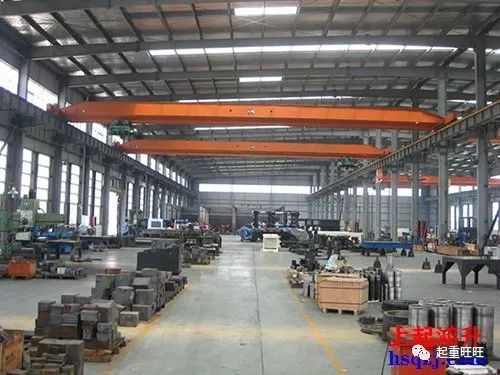

LDA型3噸單梁行車圖片
3噸行車技術參數表
| 起重量 | t | 3噸行車 | |||||||||
| 操縱形式 | 地面操縱 | 操作室操縱 | |||||||||
| 運行機構 | 運動速度 | m/min | 20m/min | 30m/min | 45m/min | 45m/min | 60m/min | 75m/min | |||
| 減速比 | 58．78 | 39．38 | 26．36 | 26．36 | 19．37 | 15．61 | |||||
| 電機型號 | ZDY21-4 | ZDR12-4 | |||||||||
| 功率 | kW | 2*0.8KW | 2*1.5KW | ||||||||
| 轉速 | r/min | 1380r/min | |||||||||
| 起升機構 | 電動葫蘆型號 | CDI型電動葫蘆 | MDI型電動葫蘆 | ||||||||
| 起升速度 | m/min | 8m/min | 8/0.8m/min | ||||||||
| 運行長度 | m | 6米、9米、12米、18米、24米、30米 | |||||||||
| 運行速度 | m/min | 20m/min，30m/min | |||||||||
| 電機型號 | 錐形鼠籠形 | ||||||||||
| 工作制度 | A3-A5 | ||||||||||
| 電源 | 三相50HZ 380V | ||||||||||
| 車輪直徑 | mm | 220mm | |||||||||
| 常用軌道 | kg/m | 18kg/m，24kg/m | |||||||||
| 起重量 | t | 3噸單梁行車 | |||||||||
| 跨度S | m | 7.5-11噸 | 11.5-12噸 | 12.5-14噸 | 14.5-17噸 | 19.5噸 | 22.5噸 | ||||
| 總重 | 地操 | t | 1.88-2.24噸 | 2.32-2.38噸 | 2.47-2.64噸 | 3.17-3.53噸 | 4.28噸 | 4.83噸 | |||
| 室操 | t | 2.28-2.64噸 | 2.72-2.78噸 | 2.87-3.04噸 | 3.37-3.93噸 | 4.68噸 | 5.23噸 | ||||
| 輪壓 | 地操 | t | 2.15-2.24噸 | 2.26-2.28噸 | 2.31-2.35噸 | 2.48-2.57噸 | 2.80噸 | 2.94噸 | |||
| 室操 | 2.45-2.54噸 | 2.56-2.58噸 | 2.61-2.65噸 | 2.78-2.87噸 | 3.10噸 | 3.34噸 | |||||
| 基本尺寸 | h1 | mm | 650mm | 700mm | 800mm | 900mm | 1000mm | ||||
| B | 2500mm | 3000mm | 3500mm | ||||||||
| K | 2000mm | 2500mm | 3000mm | ||||||||
| L1 | 818.5mm | ||||||||||
| L2 | 1291mm | ||||||||||
| H | 1150mm | 1170mm | 1185mm | 1210mm | |||||||
| H1 | 530mm | 580mm | 660mm | 745mm | 820mm | ||||||

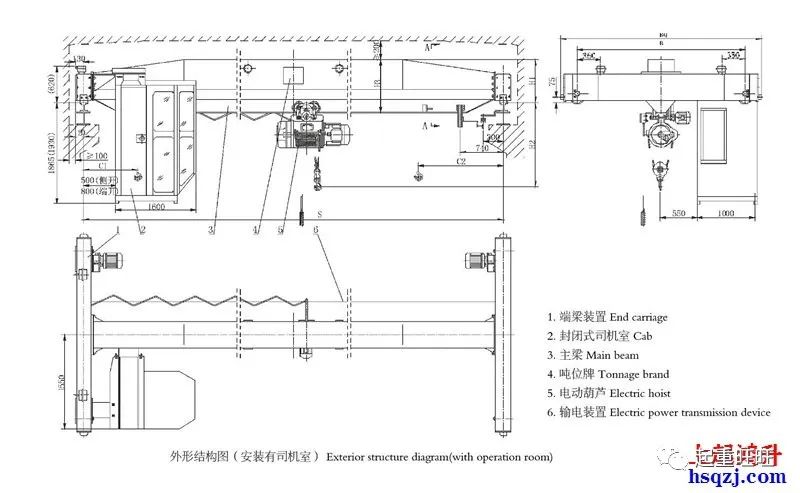

LDA3噸單梁起重機外形結構圖
3噸行車是電動單梁起重機中比較常用噸中小型噸位行車，單梁起重機起吊高度可以根據客戶要求定做，以上就是為大家介紹的2噸單梁起重機主要技術參數表、行車外形尺寸圖及行車外形結構圖。
