1噸單梁起重機技術參數(shù)表1噸單梁行車外形尺寸圖紙
1噸單梁起重機技術參數(shù)表，1噸單梁行車外形尺寸圖。
1噸單梁起重機技術參數(shù)包含：

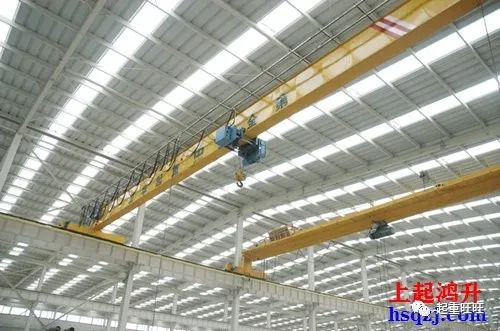

操縱形式，行車工作制度，行吊車輪直徑，航車跨度，航吊起升高度等。LDA型1噸行車結構圖外形結構圖。1噸單梁起重機是一種在工廠車間常用起重量噸位，適用于吊運1噸及以下貨物，嚴緊超載也不推薦經常滿載運行。1噸單梁起重機跨度可根據使用定制定做，起升高度也可提供非標設計。
1噸單梁行車外形尺寸圖：
| 起重量 | t | 1噸單梁行車 | ||||||||||
| 操縱形式 | 地面操縱 | 操作室操縱 | ||||||||||
| 運行機構 | 運動速度 | m/min | 20m/min | 30m/min | 45m/min | 45m/min | 60m/min | 75m/min | ||||
| 減速比 | 58．78 | 39．38 | 26．36 | 26．36 | 19．37 | 15．61 | ||||||
| 電機型號 | ZDY21-4 | ZDR12-4 | ||||||||||
| 功率 | kW | 2*0.8kW | 2*1.5kW | |||||||||
| 轉速 | r/min | 1380r/min | ||||||||||
| 起升機構 | 電動葫蘆型號 | CDI型鋼絲繩電動葫蘆 | MDI型鋼絲繩電動葫蘆 | |||||||||
| 起升速度 | m/min | 8m/min | 8/0.8m/min | |||||||||
| 運行長度 | m | 6米、9米、12米、18米、24米、30米 | ||||||||||
| 運行速度 | m/min | 20m/min，30m/min | ||||||||||
| 電機型號 | 錐形鼠籠形電動機 | |||||||||||
| 工作制度 | A3-A5 | |||||||||||
| 電源 | 三相50HZ 380V | |||||||||||
| 車輪直徑 | mm | 220mm | ||||||||||
| 常用軌道 | kg/m | 18kg/m，24kg/m | ||||||||||
| 起重量 | t | 1噸 | ||||||||||
| 跨度S | m | 7.5米-12米 | 12.5米-14米 | 14.5米-17米 | 19.5米 | 22.5米 | ||||||
| 總重 | 地操 | t | 1.65-2.06噸 | 2.15-2.29噸 | 2.42-2.67噸 | 3.00噸 | 3.41噸 | |||||
| 室操 | t | 2.05-2.46噸 | 2.55-2.69噸 | 2.82-3.07噸 | 3.40噸 | 3.81噸 | ||||||
| 輪壓 | 地操 | t | 1.08-1.18噸 | 1.21-1.25噸 | 1.28-1.35噸 | 1.44噸 | 1.56噸 | |||||
| 室操 | 1.38-1.48噸 | 1.5-1.55噸 | 1.58-1.65噸 | 1.74噸 | 1.86噸 | |||||||
| 基本尺寸 | h1 | mm | 550mm | 595mm | 650mm | 700mm | ||||||
| B | 2500mm | 3000mm | 3500mm | |||||||||
| K | 2000mm | 2500mm | 3000mm | |||||||||
| L1 | 796mm | |||||||||||
| L2 | 1274mm | |||||||||||
| H | 810mm | 860mm | 870mm | |||||||||
| H1 | 490mm | 530mm | 580mm | |||||||||
1噸單梁起重機是電動單梁行車中比較常用噸位行車，以上就是為大家介紹的1噸單梁起重機主要技術參數(shù)表、1噸單梁行車外形尺寸圖及1噸單梁起重機外形結構圖。
