MW(Z)電磁鼓式制動器航車行吊MW(Z)電磁鼓式剎車抱閘
制動器產品介紹
? ? ? ?MW、MWZ型電磁鼓式制動器型號規格有：MWZ160-80、MWZ200-160、MWZ315-630型和MW200-160、MW250-315、MW315-630、MW400-1250、MW500-2500、MW630-5000、MW710-8000、MW800-10000型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器產品說明
- 產品名稱：MW(Z)電磁鼓式制動器
- 別名別稱：抱閘/制動剎車
- 型號規格：MW、MWZ型
- 所屬類別：電磁鼓式
- 是否現貨：部分現貨
- 生產周期：7~10天
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修
制動器產品圖冊
制動器相關參數

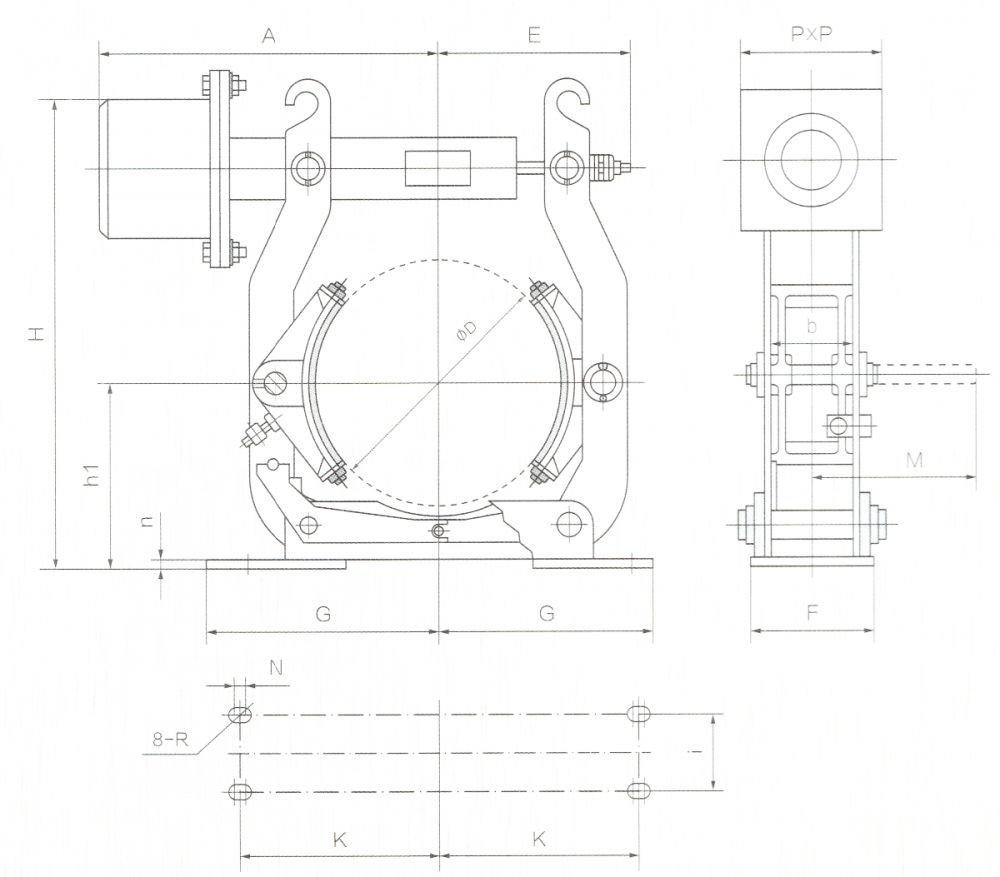

MW、MWZ型電磁鼓式制動器外形尺寸圖
MW、MWZ型電磁鼓式制動器技術表
| 制動器型號 | 制動力矩(N.m) | 退距 | 配用電磁鐵 | 重量 | 總重量 | ||||||
| 型號 | 額定吸力(N) | Z大行程/初始行程 | 額定電流(A) | ||||||||
| 通電持續率 25% | 通電持續率 40% | 通電持續率 25% | 通電持續率 40% | ||||||||
| MWZ160-80 | 80 | 0.5 | DTZ-160 | 1000 | 800 | 3 | 1.3 | 0.8 | 15 | 27.8 | |
| MWZ200-160 | 160 | 0.6 | DTZ-200 | 1000 | 800 | 3 | 1.3 | 0.8 | 15 | 34 | |
| MWZ315-630 | 630 | 0.6 | DTZ-315 | 2800 | 1800 | 3.5 | 2.3 | 1.4 | 33 | 110 | |
| MW160-80 | 80 | 0.5 | DT-160 | 通電持續率 | 額定吸力(N) | 6/3 | 工作頻率(C/h) | 電流(A) | 3.5 | 17 | |
| 起動 | 工作 | ||||||||||
| 100% | 1000 | 1200 | 2.0 | 0.02 | |||||||
| MW200-160 | 160 | 0.6 | DT-200 | 100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 5 | 30 |
| MW250-315 | 315 | 0.6 | DT-250 | 100% | 2800 | 7/3.5 | 1200 | 2.5 | 0.02 | 7 | 42 |
| MW315-630 | 630 | 0.8 | DT-315 | 100% | 2800 | 7/3.5 | 900 | 3 | 0.025 | 12 | 90 |
| MW400-1250 | 1250 | 0.8 | DT-400 | 100% | 5000 | 8/4 | 900 | 3 | 0.03 | 17 | 158 |
| MW500-2500 | 2500 | 1.0 | DT-500 | 100% | 5000 | 8/4 | 600 | 4.5 | 0.035 | 36 | 204 |
| MW630-5000 | 5000 | 1.0 | DT-630 | 100% | 10000 | 9/5 | 600 | 8 | 0.06 | 65 | 355 |
| MW710-8000 | 8000 | 1.25 | DT-710 | 100% | 15000 | 10/6 | 600 | 11 | 0.08 | 100 | 403 |
| MW800-10000 | 10000 | 1.25 | DT-800 | 100% | 18000 | 11/6 | 600 | 14 | 0.15 | 135 | 702 |
MW、MWZ型電磁鼓式制動器主要尺寸數據表
| 制動器型號 | A | b | D | E | F | G | G1 | H | h1 | i | K | M | P | N | n | R |
| MW160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 132 | 5 | 8 | 7 |
| MW200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 132 | 6 | 10 | 7 |
| MW250-315 | 330 | 90 | 250 | 246 | 100 | 200 | 100 | 518 | 190 | 65 | 180 | 207 | 167 | 10 | 12 | 9 |
| MW315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 167 | 10 | 14 | 9 |
| MW400-1250 | 470 | 140 | 400 | 380 | 160 | 310 | 150 | 764 | 280 | 100 | 270 | 284 | 243 | 12 | 14 | 11 |
| MW500-2500 | 560 | 180 | 500 | 440 | 180 | 365 | 185 | 895 | 340 | 130 | 325 | 343 | 243 | 12 | 21 | 11 |
| MW630-5000 | 650 | 225 | 630 | 460 | 220 | 450 | 280 | 1020 | 420 | 170 | 400 | 422 | 271 | 15 | 20 | 13.5 |
| MW710-8000 | 775 | 255 | 710 | 535 | 240 | 500 | 300 | 1135 | 470 | 190 | 450 | 447 | 350 | 15 | 25 | 13.5 |
| MW800-10000 | 835 | 265 | 800 | 660 | 280 | 570 | 300 | 1315 | 530 | 210 | 520 | 410 | 400 | 15 | 28 | 13.5 |
| MWZ160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 132 | 5 | 8 | 7 |
| MWZ200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 132 | 6 | 10 | 7 |
| MWZ315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 167 | 10 | 14 | 9 |
制動器主要特點
★使用安全可靠，動作頻率快，高效節能；
★綠色環保，無石棉襯墊；
★等退距裝置，避免制動襯墊浮貼制動輪；
制動器符合標準
★制動器安裝尺寸和制動器力矩參數符合JB/ZQ4388-2006標準，技術標準符合JB/T7685-2006。
制動器使用條件
★環境溫度-20℃~40℃;
★交流380V50Hz電源，MWZ型為直流電源，額定電壓為220V；
★使用地點的海拔高度不超過2000米；
★周圍工作環境中不得有易燃、易爆及腐蝕性和破壞絕緣的氣體及導電塵埃；
★戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品；
★空氣相對濕度不大于90%。
MW、MWZ型電磁鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
