MG型10t雙主梁吊鉤門式起重機參數MG型10噸通用門式起重機尺寸
10噸通用門式起重機參數尺寸
MG型10t雙主梁吊鉤門式起重機主要技術參數，10噸通用門式起重機主要外形尺寸，MG型10t雙主梁通用門式起重機技術參數表，MG型10t雙主梁吊鉤門式起重機外形尺寸表，10噸雙梁門式起重機主要技術參數及尺寸

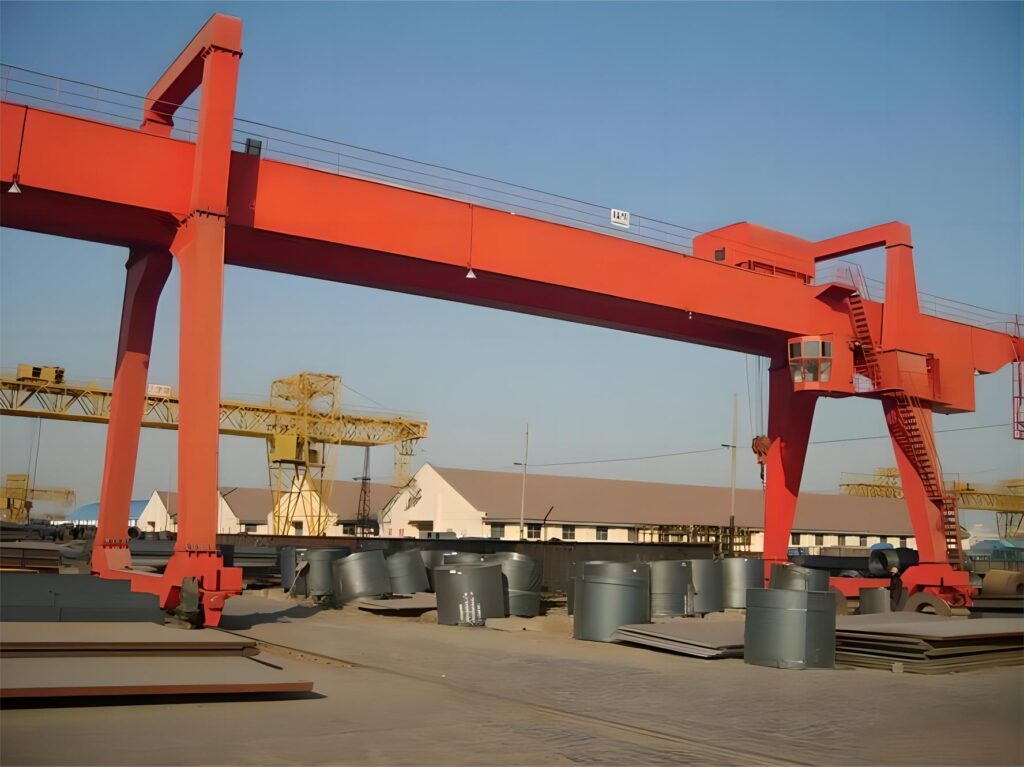

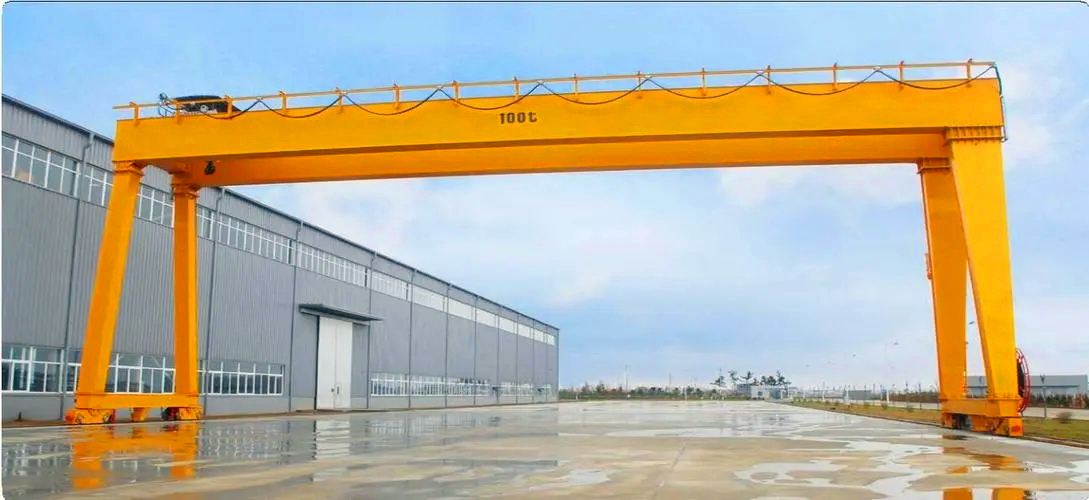

10噸通用門式起重機圖片
10噸通用門式起重機介紹
MG型雙梁吊鉤門式起重機屬雙主梁通用門式起重機，也稱10噸雙梁龍門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。10t門式起重機是按照GB/T14406-1993《通用門式起重機》設計制造，起重量20t，工作環(huán)境為－20～＋40℃，工作級別A5、A6兩種。
10噸通用門式起重機技術參數
MG型雙梁吊鉤門式起重機規(guī)格：10T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
還可根據用戶使用需求非標設計定做定制起重機。

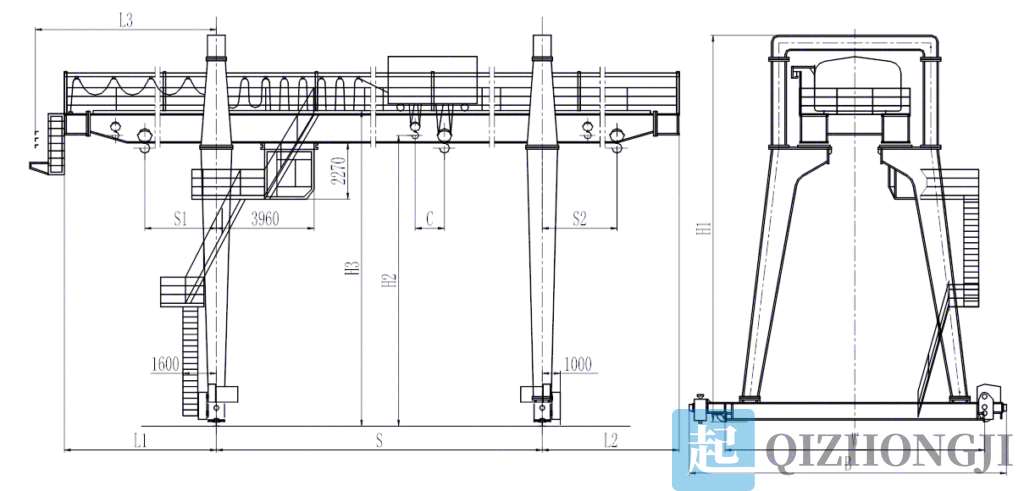

10噸通用門式起重機結構圖
10噸通用門式起重機外形尺寸表
| 起重量Cap(t) | 10t | |||||
| 工作制度Duty | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
| 最大起升高度(m) Max.Lifting Height | 主鉤 | 工Un | ||||
| 副鉤 | ||||||
| 速度(m/min) Speed | 起升Hoisting | 主鉤 | 8.52 | |||
| 副鉤 | ||||||
| 小車運行Traversing | 42.7 | |||||
| 大車運行Traversing | 37.8 | |||||
| 電動機型號 Motor | 起升Hoisting | 主鉤 | YZR180L-6/15 | |||
| 副鉤 | ||||||
| 小車運行Traversing | YZR132M1-6/2.2 | |||||
| 大車運行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||
| 主要尺寸(mm) Main Dimension | S1 | 5000 | 6000 | 7000 | 8000 | |
| S2 | 5000 | 6000 | 7000 | 8000 | ||
| C | ||||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9500 | 10500 | ||
| L2 | 7000 | 8000 | 9500 | 10500 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 13694 | 13814 | 13964 | 14120 | ||
| H2 | 10245 | 10445 | 10575 | 10741 | ||
| H3 | 11295 | 11495 | 11625 | 11791 | ||
| W | 8000 | |||||
| B | 9712 | |||||
| 重量(t)weight | 小車重量Trolley rignt | 3.4 | ||||
| 起重機總重Total wigh | 49.9 | 54.7 | 66.5 | 73.94 | ||
| 最大輪壓(KN) Max.Wheel loading | 220 | 236 | 263 | 280 | ||
| 薦用鋼軌(Kg/m） Rail Recommended | 38,43,50 | |||||
| 電源Power Supply | 3AC 380V 50HZ | |||||
