QPK系列單吊點快速卷揚機QPK型快速卷揚式單吊點啟閉機
單吊點啟閉機介紹
QPK系列快速卷揚式單吊點啟閉機主要型號有：QPK-50/50-8/13、QPK-100/100-8/13、QPK-160/160-8/13、QPK-250/250-8/13、QPK-400/400-8/13、QPK-630/300-8/15、QPK-800/400-9/16、QPK-1000/500-9/16、QPK-1250/630-9/16、QPK-1x1600KN等。QPK 型快速卷揚式啟閉機一般用于平面快速事故閘門。其特點與 QP 卷揚式啟閉機的傳動程序基本近似，所不同的是在減速器的高速端連接有供快速關閉閘門時用的調速器。與QP 卷揚式啟閉機同規格下其外形安裝尺寸相同,所用鋼絲繩規格、滑輪倍率、開式齒輪速比相同。
單吊點啟閉機說明
- 產品名稱：QPK系列快速卷揚式單吊點啟閉機
- 別名別稱：閘門起吊機閘門吊
- 型號規格：QPK系列型
- 所屬類別：水工機械設備
- 產品產地：河南新鄉長垣
- 廠家品牌：鴻起
- 非標定制：承接非標制造
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：10~20天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另議
- 售后方式：一年保修

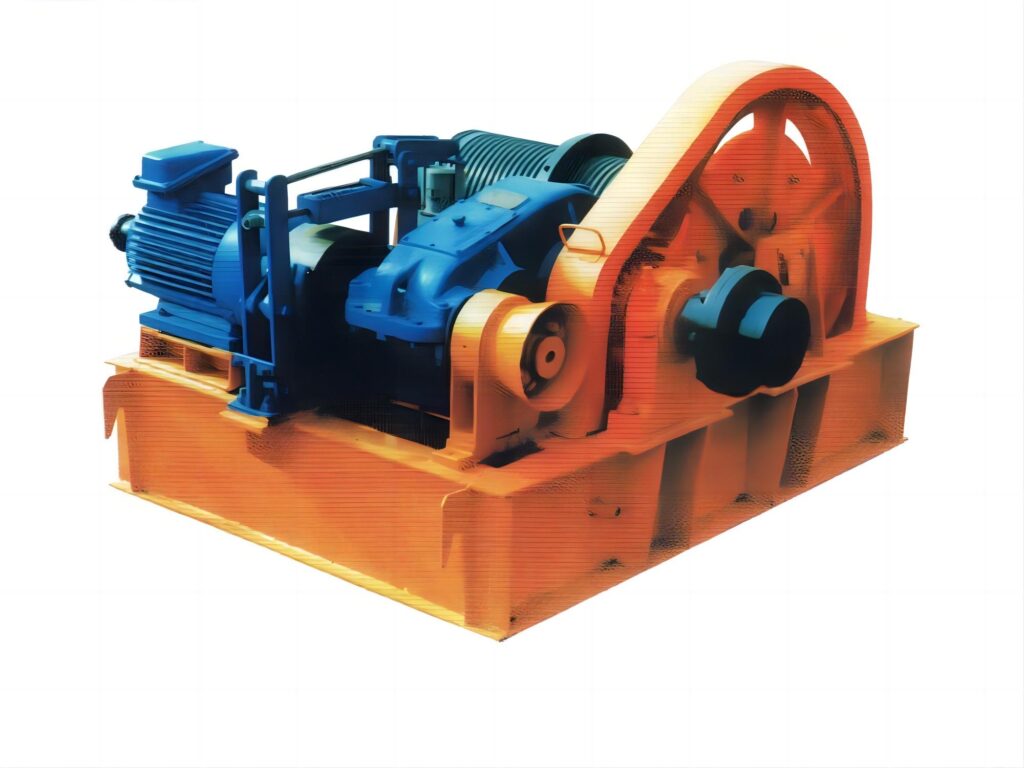

單吊點啟閉機圖冊
單吊點啟閉機參數

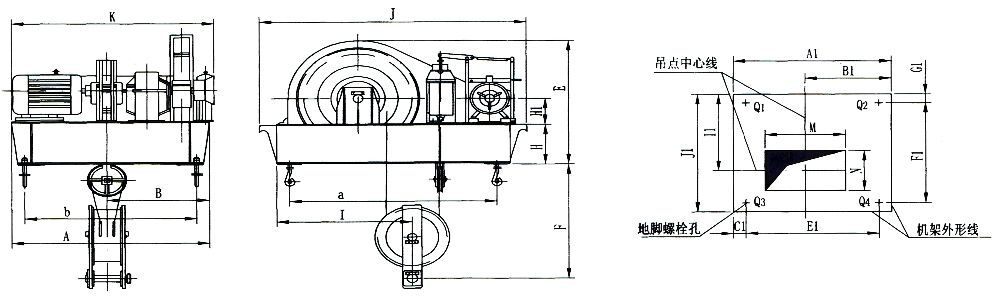

QPK1×50KN-QPK1×250KN系列卷揚式單吊點啟閉機外形及基礎布置示意圖
QPK1×50KN-QPK1×250KN系列卷揚式單吊點啟閉機外形尺寸表
| 啟閉機型號 | A | B | E | F | H | H1 | I | J | K | a | b |
| QPK-50/50-8/13 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QPK-100/100-8/13 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1458 | 1320 | 882 |
| QPK-160/160-8/13 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1578 | 1569 | 1208 |
| QPK-250/250-8/13 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1593 | 1730 | 1240 |
QPK1×50KN-QPK1×250KN系列卷揚式單吊點啟閉機基礎布置主要尺寸表
| 啟閉機型號 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺栓位置承重(噸) | 地腳螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPK-50/50-8/13 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QPK-100/100-8/13 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x400 |
| QPK-160/160-8/13 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QPK-250/250-8/13 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QPK1×50KN-QPK1×250KN系列卷揚式單吊點啟閉機技術規格參數表
| 啟閉機型號 | 卷筒 直徑 (mm) | 電動機 | 減速器 | 制動器 | 調速器 | 持住力(KN)啟門力(KN) | 快速閉門高度啟門高度 | 快速閉門速度(m/min)啟門速度(m/min) | ||||||
| 型號 | 功率 (Kw) | 轉速 (r/min) | 型號 | 速比 | 型號 | 力矩 N.m | 型號 | 制動力矩 Kg.m | 控制轉速 (r/min) | |||||
| QPK-50/50-8/13 | 300 | YZ132M1-6 | 2.2 | 935 | ZQ-25 | 40.17 | YWZ-200/25 | 200 | LT-150 | 8 | 2300 | 50/50 | 8/13 | 3.4/1.37 |
| QPK-100/100-8/13 | 300 | YZ132M2-6 | 3.7 | 912 | ZQ-35 | 40.17 | YWZ-200/25 | 200 | LT-150 | 8 | 1800 | 100/100 | 8/13 | 4.0/2.17 |
| QPK-160/160-8/13 | 400 | YZ160M2-6 | 7.5 | 948 | ZQ-40 | 48.57 | YWZ-300/25 | 320 | LT-150 | 8 | 1800 | 160/160 | 8/13 | 4.2/2.40 |
| QPK-250/250-8/13 | 500 | YZ160L-8 | 7.5 | 705 | ZHQ400 | 50.94 | YWZ-300/25 | 320 | LT-200 | 20 | 1500 | 250/250 | 8/13 | 4.5/2.12 |

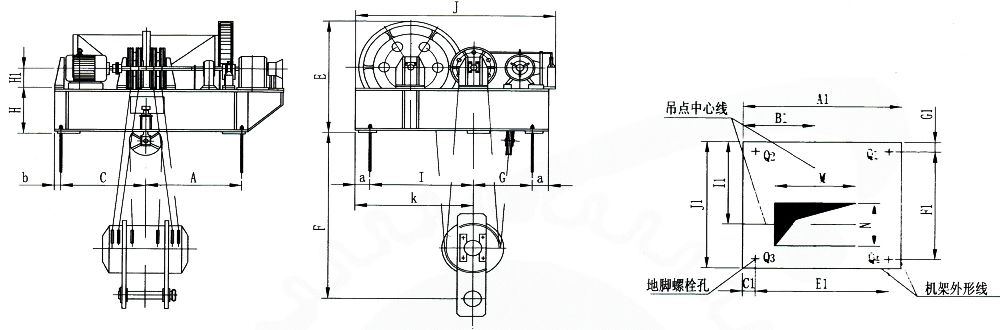

QPK1×400KN-QPK1×1250KN系列卷揚式單吊點啟閉機外形及基礎布置示意圖
QPK1×400KN-QPK1×1250KN系列卷揚式單吊點啟閉機外形尺寸表
| 啟閉機型號 | A | C | I | G | K | H | H1 | E | F | J | a | b |
| QPK-400/400-8/13 | 962 | 859 | 1020 | 630 | 1175 | 520 | 315 | 1380 | 1400 | 2213 | 155 | 45 |
| QPK-630/300-8/15 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 157.5 | 50 |
| QPK-800/400-9/16 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 190 | 60 |
| QPK-1000/500-9/16 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 190 | 60 |
| QPK-1250/630-9/16 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 190 | 50 |
QPK1×400KN-QPK1×1250KN系列卷揚式單吊點啟閉機基礎布置主要尺寸表
| 啟閉機型號 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺 | 栓位置承重(噸) | 地腳螺栓 | ||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QPK-400/400-8/13 | 1911 | 904 | 45 | 1821 | 1650 | 155 | 1175 | 1960 | 1300 | 1000 | 10.25 | 11.35 | 17.27 | 15.53 | 4-M30x630 |
| QPK-630/300-8/15 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 13.8 | 24.9 | 23.1 | 4-M30x630 |
| QPK-800/400-9/16 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 17.23 | 33.32 | 27.7 | 4-M30x630 |
| QPK-1000/500-9/16 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 21.38 | 41.37 | 37.57 | 4-M30x630 |
| QPK-1250/630-9/16 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 24.73 | 52.92 | 48.85 | 4-M30x630 |
QPK1×400KN-QPK1×1250KN系列卷揚式單吊點啟閉機技術規格參數表
| 啟閉機型號 | 卷筒 直徑 (mm) | 電動機 | 減速器 | 制動器 | 調速器 | 持住力(KN)啟門力(KN) | 快速閉門高度啟門高度 | 快速閉門速度(m/min)啟門速度(m/min) | ||||||
| 型號 | 功率 (Kw) | 轉速 (r/min) | 型號 | 速比 | 型號 | 力矩 N.m | 型號 | 制動力矩 Kg.m | 控制轉速 (r/min) | |||||
| QPK-400/400-8/13 | 600 | YZ200L-8 | 15 | 710 | Z2G-50 | 50.94 | YWZ-300/45 | 630 | LT-200 | 20 | 1800 | 400/400 | 8/13 | 3.5/1.38 |
| QPK-630/300-8/15 | 600 | YZ160L-8 | 11 | 953 | ZQ-50 | 31.5 | YWZ-300/45 | 630 | LT-200 | 20 | 2300 | 630/300 | 8/15 | 4.0/1.65 |
| QPK-800/400-9/16 | 800 | YZ200L-8 | 15 | 710 | Z2G-50 | 32.42 | YWZ-300/45 | 630 | LT-200 | 20 | 1800 | 800/400 | 9/16 | 4.6/2.35 |
| QPK-1000/500-9/16 | 800 | YZ225M-8 | 22 | 712 | Z2G-50 | 24.69 | YWZ-300/45 | 630 | LT-300 | 40 | 1400 | 1000/500 | 9/16 | 4.6/2.4 |
| QPK-1250/630-9/16 | 900 | YZ225M-8 | 22 | 712 | Z2G-50 | 24.69 | YWZ-300/45 | 630 | LT-300 | 40 | 1400 | 1250/630 | 9/16 | 5.0/2.6 |

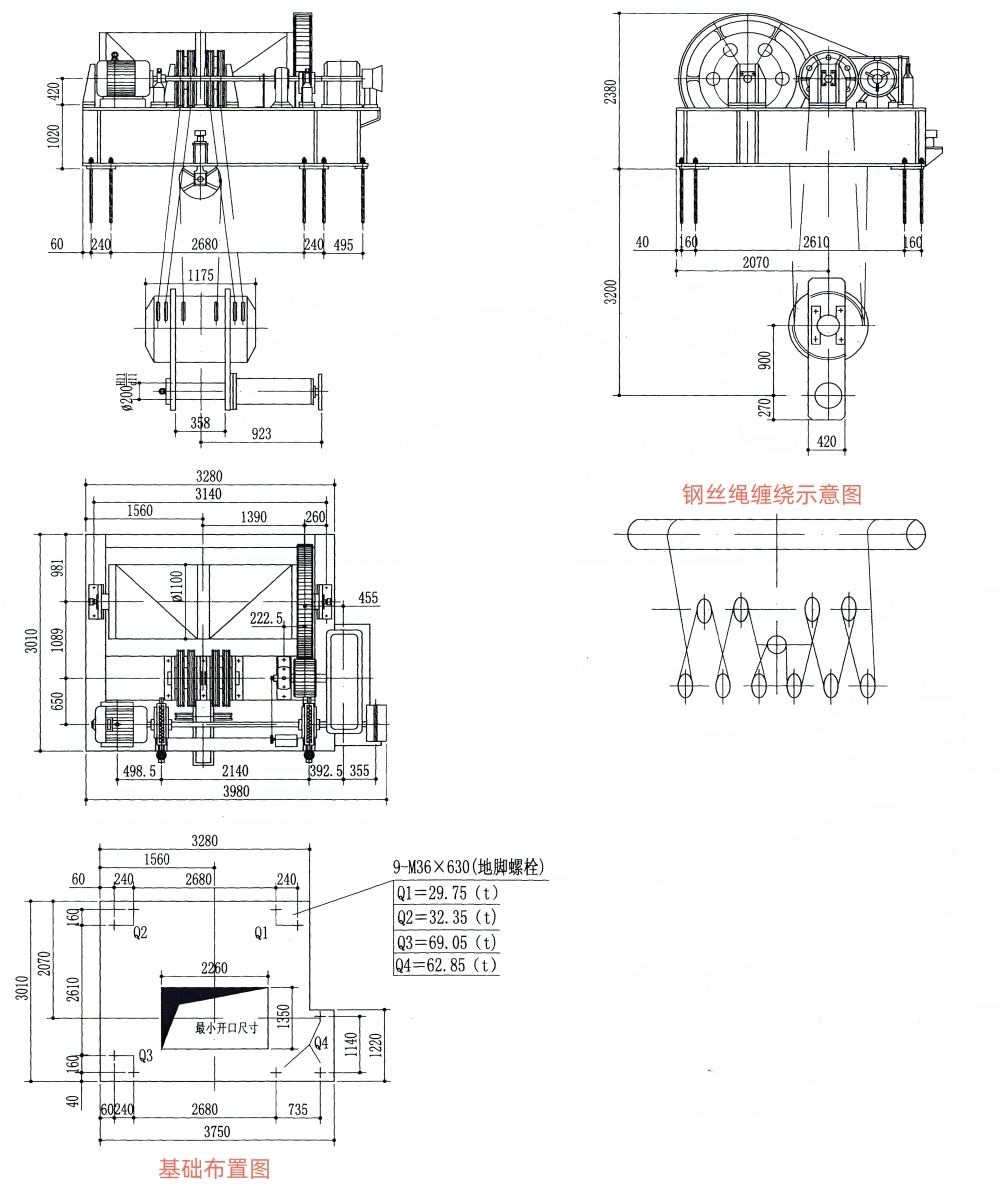

QPK1×1600KN快速卷揚式單吊點啟閉機外形及基礎布置示意圖
QPK1×1600KN快速卷揚式單吊點啟閉機主要技術參數表
| 項目 | 參數 |
| 啟閉機型號 | QPK-1x1600KN |
| 額定持住力/啟門力 | 1600KN/800KN |
| 快速關閉速度 | 5m/min |
| 起升速度 | 2.15m/min |
| 揚程 | 10m(13m) |
| 卷筒直徑 | Φ1100m |
| 鋼絲繩型號 | 6W(19)-38-170-特-光-右交 |
| 動滑輪倍率 | 6 |
| 開式齒輪 | m=22 i=81/18=4.5 |
| 電動機 | YZ250M1-8 30KW 694 rpm |
| 減速器 | Z2G-65 i=41.34 |
| 制動器 | YWZ-3300/45 2×630 N.m |
| 調速器 | LT-350 |
| 力矩:60Kg.m 轉速:1600r.pm | |
| 重量 | 17.9t |
單吊點啟閉機廠家
QPK系列快速卷揚式單吊點啟閉機貨源產地生產廠家還提供卷揚式單雙吊點啟閉機、QT型單向雙向臺車式啟閉機、耙斗清污機、手電一體移動式卷揚式門式啟閉機和壩頂門機、清污機、攔污排、攔污柵、清污船、挖泥船、閘門等水利水工機械設備的國標非標設計制造和安裝調試維修保養，產品廣泛配套用于水力發電、水庫、漁業農業水利、防洪、港航水利、排水工程、環境水利等工程建設與裝備設施上面。更多水工機械設備成套與零部件結構類型、型號規格、技術參數、材質工藝、技術標準、產品特性選型、工作原理、常見故障排除與安全注意事項請聯系我們咨詢。
